Einrichten und
Highspeed-Surfen

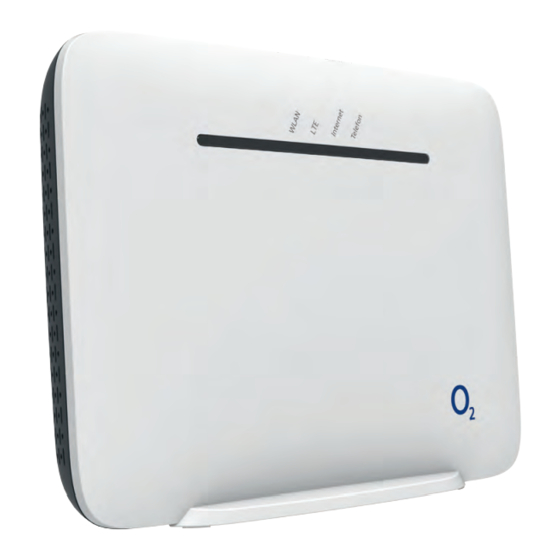

Ihr Handbuch zum π HomeSpot 2 (LTE)
Telefónica Germany GmbH & Co. OHG, Georg-Brauchle-Ring 50, 80992 München

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für O2 HomeSpot 2

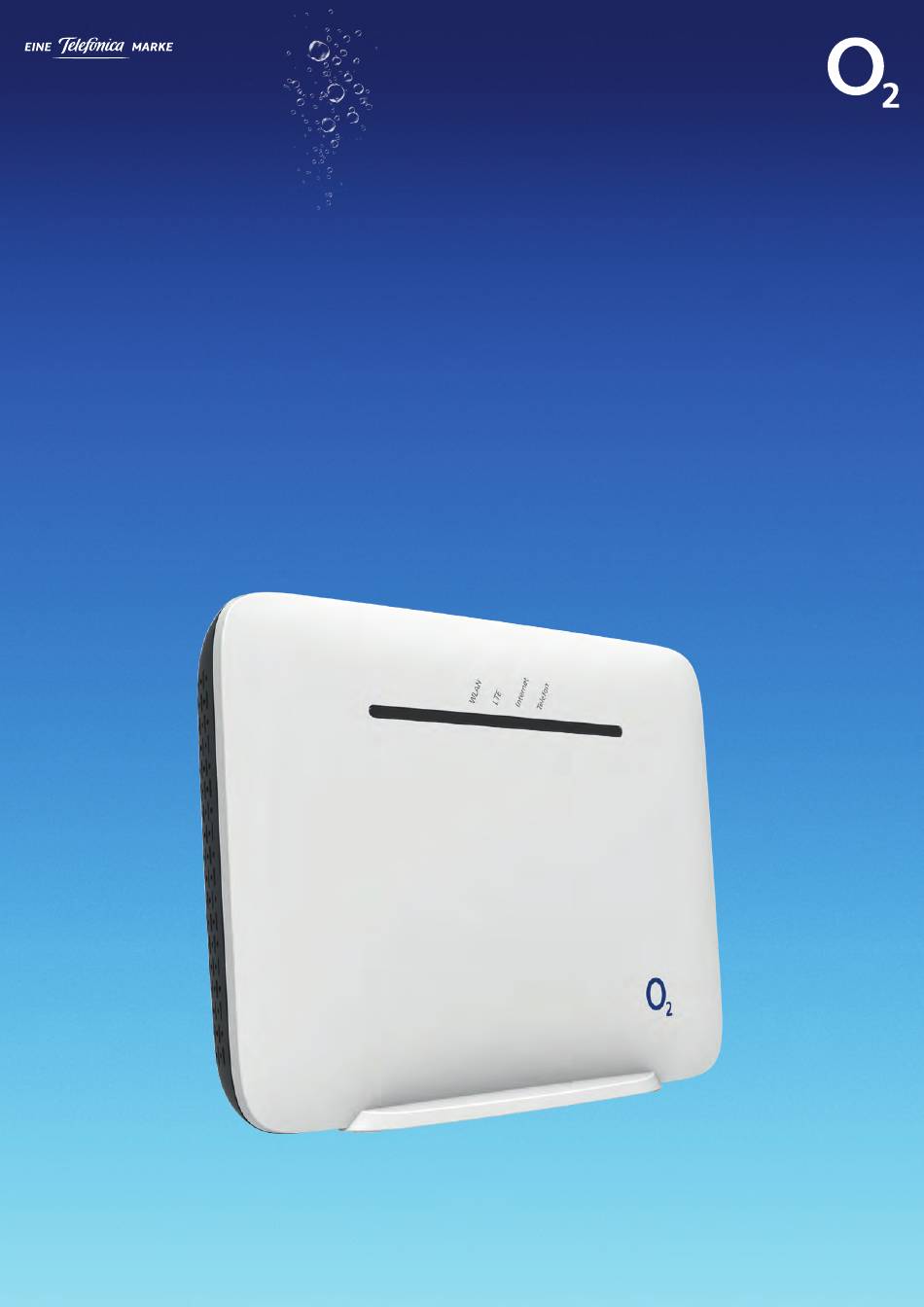

  • Seite 1 Einrichten und Highspeed-Surfen Ihr Handbuch zum π HomeSpot 2 (LTE) Telefónica Germany GmbH & Co. OHG, Georg-Brauchle-Ring 50, 80992 München...
  • Seite 2: Alles Drin - Ihr Π Homespot 2 (Lte)

    Mit Ihrem neuen LTE-Router von π kommen Sie jetzt besonders schnell ins Internet. Die wichtigsten Informationen für einen reibungslosen Start und zur Installation finden Sie auf den folgenden Seiten. Alles drin – Ihr π HomeSpot 2 (LTE) • Highspeed-Internet mit LTE • Wi-Fi 6 (802.11ax) Standard •...
  • Seite 3: Inhaltsverzeichnis

    Ihr Inhaltsverzeichnis: einfach und übersichtlich 1 LIEFERUMFANG Seite 4 2 GERÄTEANSICHT Seite 5 2.1 Frontseite – LEDs und Betriebszustände Seite 5 2.2 Rückseite – Tasten und Anschlüsse Seite 6 2.3 Unterseite – SIM-Karten-Slot und Gerätelabel Seite 7 3 INBETRIEBNAHME DES π HOMESPOT Seite 8 3.1 SIM-Karte aktivieren und einsetzen Seite 8...
  • Seite 4: Lieferumfang

    3 Jahren ab Inverkehrbringen dieses Produkts eine vollständige maschinenlesbare Kopie des Quelltextes erhalten, Informationen zur Rücksendun indem Sie uns unter askey-gpl-o2-homespot-2@askey.com kontaktieren. Dieses Angebot gilt für alle Personen, die diese Informationen œ Geräte. Dort erhalten Sie bei B erhalten.
  • Seite 5: Geräteansicht

    2 GERÄTEANSICHT 2.1 Frontseite – LEDs und Betriebszustände An der Frontseite befinden sich vier LEDs. Verhalten Status LEDLED LEDLED LEDLED Blau leuchtend WLAN aktiviert Blau blinkend WPS Verbindungsaufbau WLAN Rot leuchtend Verbindungsfehler LED aus WLAN aus Blau leuchtend Verbunden mit LTE – Signalstärke: sehr gut Grün leuchtend Verbunden mit LTE –...
  • Seite 6: Rückseite - Tasten Und Anschlüsse

    Auf der Geräterückseite befinden sich die Anschlüsse, die Einschalt- und Resettaste, das Gerätelabel und das Etikett mit den Zugangsdaten für die Bedienoberfläche und WLAN. Anschlüsse für externe SMA-Antennen Zugangsdaten und Passwörter URL: o2.spot Passwort: &abcde1234 WLAN-Name und Passwort o2-WLAN-XXXX dKNp2xCHPiC4utm...
  • Seite 7: Unterseite - Sim-Karten-Slot Und Gerätelabel

    2 GERÄTEANSICHT 2.3 Unterseite – SIM-Karten-Slot An der Unterseite befindet sich unter der Abdeckung der SIM-Karten-Slot für das Nano-SIM-Format. SIM-Karte 2.4. Geräteseite An der rechten Geräteseite befindet sich die WLAN/WPS Taste. Halten Sie diese Taste mindestens 5 Sekunden lang gedrückt, um automatisch eine WPS/WLAN-Verbindung herzustellen. WLAN/WPS...
  • Seite 8: Inbetriebnahme Des Π Homespot

    3 INBETRIEBNAHME DES π HOMESPOT 3.1 SIM-Karte aktivieren und einsetzen •   Sofern noch nicht geschehen, schalten Sie zunächst Ihre neue SIM-Karte frei. Die notwendigen Schritte entnehmen Sie dem Schreiben, mit dem Sie Ihre π SIM-Karte erhalten haben. •   Nehmen Sie die Triple-SIM und drücken vorsichtig die beiden äußeren (vorgestanzten) Rahmen heraus, und Sie erhalten die Maße einer Nano-SIM.
  • Seite 9: Stromversorgung Herstellen Und Gerät Einschalten

    3 INBETRIEBNAHME DES π HOMESPOT 3.2 Stromversorgung herstellen und Gerät einschalten •   Verbinden Sie das mitgelieferte Netzkabel mit dem Netzsteckeranschluss (POWER) des π HomeSpot und schließen Sie das Netzteil an eine 230-V-Steckdose an. •   Schalten Sie Ihren π HomeSpot durch Betätigen des ON-/OFF-Schalters ein. Im eingeschalteten Zustand leuchtet eine kreisförmige blaue LED um den Schalter.
  • Seite 10: Verbindung Zu Einem Endgerät Herstellen

    •   Nach erfolgreichem Aufbau der WLAN-Verbindung wird dieses an Ihrem Endgerät entsprechend angezeigt und die WLAN-LED des π HomeSpot leuchtet wieder dauerhaft. 3.3.2 Manuelle WLAN-Einrichtung URL: o2.spot •   Öffnen Sie an Ihrem Endgerät die WLAN-Einstellungen und wählen Passwort: &abcde1234 Sie den WLAN-Namen Ihres π...
  • Seite 11: Homespot Konfigurieren

    •   Öffnen Sie nun über das mit dem π HomeSpot verbundene Endgerät einen Internetbrowser und geben Sie die Adresse o2.spot oder 192.168.1.1 ein. Sie landen auf der Anmeldeseite Ihres π HomeSpot: •   Geben Sie das Passwort für die Benutzeroberfläche ein und drücken Sie die URL: o2.spot...
  • Seite 12: Internetverbindung Herstellen

    3 INBETRIEBNAHME DES π HOMESPOT •   Nach erfolgreicher Anmeldung wird Ihnen folgende Übersichtsseite angezeigt: 3.5 Internetverbindung herstellen Um eine Internetverbindung mit Ihrem π HomeSpot herzustellen, müssen Sie zuerst Ihre SIM-Karte entsperren. Dazu klicken Sie im linken Menü auf Netzwerk -> LTE. Es erscheint folgendes Fenster: •...
  • Seite 13 3 INBETRIEBNAHME DES π HOMESPOT WICHTIGER HINWEIS: Bitte beachten Sie, dass im Mobilfunknetz standardmäßig private IP-Adressen zugewiesen werden und der Datenverkehr Internet-NAT verwendet. Möglicherweise funktionieren manche Datenverbindungen (z. B. eingehende Remote-Desktop-Verbindungen oder Online-Spiele über Spielekonsolen) daher nur eingeschränkt. Navigieren Sie wieder zur Hauptseite, indem Sie im linken Menü „Übersicht“ anklicken. Ihr Internet-Status wird mit einem lachenden Smiley angezeigt: An den Front-LEDs wird die erfolgreiche Internetverbindung wie folgt angezeigt: WLAN:...
  • Seite 14 3 INBETRIEBNAHME DES π HOMESPOT •   Klicken Sie nun im linken Menü auf „SMS“. Unter Posteingang können Sie Ihre empfangenen SMS-Mitteilungen lesen. Bitte prüfen Sie den Posteingang regelmäßig auf den Erhalt wichtiger Vertragsinformationen und Benachrichtigungen.
  • Seite 15: Telefonie

    3 INBETRIEBNAHME DES π HOMESPOT 3.6 Telefonie Nachdem Sie im π Mobilfunknetz registriert sind, können Sie die Telefoniefunktion Ihres π HomeSpot sofort nutzen. Verbinden Sie dafür ein Telefon Ihrer Wahl mit dem Telefonanschluss an der Rückseite Ihres π HomeSpot (ggf. benötigen Sie einen separaten RJ11-TAE Adapter wenn im Lieferumfang Ihres Telefons nur ein Telefonkabel mit TAE Stecker enthalten ist).
  • Seite 16: Menü Und Einstellungen Des Π Homespot

    4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT 4.1 Netzwerk Netzwerkübersicht Grafische Übersicht Status Aktuelle Statusübersicht für: •   IPv4 •   IPv6 •   LTE •   LAN •   WLAN 2.4 GHz •   WLAN 5 GHz •   Systeminformationen Datennutzung Aktuelle Übersicht Ihres Datenverbrauchs: •...
  • Seite 17 4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT Einstellmöglichkeiten für LTE •   Mobilfunkeinstellungen •   Interneteinstellungen •   SIM-Verwaltung Einstellungsoptionen für LAN: •   IP-Einstellungen •   DHCP-Server WLAN Einstellungsoptionen für WLAN: •   Basiseinstellungen für 2.4- und 5-GHz-WLAN •   WPS •...
  • Seite 18: Sicherheit

    4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT 4.2 Sicherheit Firewall IPv4 Einstellungsoptionen für die IPv4-Firewall: •  Allgemeine Einstellungen •  Filtereinstellungen Firewall IPv6 Einstellungsoptionen für die IPv6-Firewall: •  Allgemeine Einstellungen •  Filtereinstellungen Zugangskontrolle 4.3 Diagnose...
  • Seite 19: Systemeinstellungen

    4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT Diagnosetools Hier haben Sie die Möglichkeit, mit den Analysetools Ping, Ping6, Traceroute und nslookup die Erreichbarkeit von Servern und Computern zu überprüfen bzw. die Diagnose von Netzwerkproblemen und Analyse von Netzstrukturen durchzuführen. 4.4 Systemeinstellungen Passwort Hier können Sie das Gerätepasswort ändern.
  • Seite 20: Systemprotokoll

    4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT Systemprotokoll Hier können Sie das Systemprotokoll einsehen. 4.5 NAT Hier können Sie einen lokalen Computer oder eine IP-Adresse (Host) als DMZ (Demilitarized Zone) konfigurieren. HINWEIS: Ein DMZ-Host wird nicht durch die Firewall geschützt und ist somit leicht angreifbar. Wenn Sie einen DMZ-Host konfigurieren, müssen Sie das Sicherheitsrisiko berücksichtigen und sich gegebenenfalls selbst vor Attacken schützen.
  • Seite 21: Sms

    4 MENÜ UND EINSTELLUNGEN DES π HOMESPOT 4.6 SMS Hier können Sie neue SMS-Nachrichten verfassen und empfangene, versendete oder als Entwürfe abgespeicherte SMS-Nachrichten einsehen. HINWEIS: Der SMS-Versand ist abhängig von Ihrem gebuchten Tarif. Bitte überprüfen Sie in Ihren Vertragsdetails, ob der SMS-Versand in Ihrem Tarif unterstützt wird bzw. ob zusätzliche Kosten für den Versand anfallen. Hiervon ausgenommen ist der SMS-Empfang: Nachrichten können immer empfangen werden.
  • Seite 22: Technische Daten

    5 TECHNISCHE DATEN Chipsatz •  LTE: Qualcomm MDM9230 •  WLAN: Quantenna QSR5GA_AX Mobilfunk •  LTE Cat 6 – unterstützte Bänder: B1, B3, B7, B8, B20, B28 WLAN •  Wi-Fi 6, IEEE 802.11ax •  Wireless Protected Setup (WPS) •  Verschlüsselung WPA2, WPA2/WPA3, WPA3 •...
  • Seite 23: Sicherheitshinweise

    Das Gerät darf nur mit dem mitgelieferten originalen Netzteil betrieben werden. Europäische Vorschriften: Dieses Produkt wurde im Einklang mit der europäischen Direktive 2014/53/EU entwickelt, geprüft und hergestellt. Die EU-Konformitätserklärung kann unter http://www.askey.com/germany_o2/ abgerufen werden. Irrtümer und technische Änderungen vorbehalten. ASKEY Computer Corp. π HomeSpot 2 (LTE), Ausgabe 1.0, 10/2021...
