- Seite 1 Einrichten und Highspeed-Surfen Ihr Handbuch zum œ HomeBox Satellite Telefónica Germany GmbH & Co. OHG, Georg-Brauchle-Ring 50, 80992 München...
-
Seite 2: Alles Drin - Der ΠHomebox Satellite
Mit Ihrem neuen WLAN-Repeater von œ kommen Sie jetzt besonders leicht ins Internet. Die wichtigsten Informationen für einen reibungslosen Start und zur Installation finden Sie auf den folgenden Seiten. Alles drin – der œ HomeBox Satellite • WLAN-Basisstation nach 802.11b/g/n/ac Standard im Simultanbetrieb (2.4/5 GHz) • Gigabit-Ethernet (LAN)-Schnittstelle •... -
Seite 3: Inhaltsverzeichnis
Automatische WLAN-Einrichtung per WPS Seite 14 3.2.2.2 Manuelle WLAN-Einrichtung Seite 14 3.2.3 œ HomeBox Satellite konfigurieren Seite 15 4 MENÜ UND EINSTELLUNGEN DES œ HOMEBOX SATELLITE Seite 16 5 LED-STATUSANZEIGE Seite 17 6 TECHNISCHE DATEN Seite 18 7 SICHERHEITSHINWEISE Seite 19... -
Seite 4: Lieferumfang
WLAN-Frequenzbänder, Betriebsarte die maximale Sendeleistung in der EU Alle benötigten Informationen zur Einrichtung und Konfiguration des œ HomeBox Satellite finden Sie auch unter der folgenden Adresse: http://o2online.de/service 2412–2472 MHz (802.11n HT20 MCS0): 19.49 dBm 5180–5240 MHz (802.11ac VHT80 MCS0): 22.47 d So erreichen Sie uns: 5260–5320 MHz (802.11ac VHT40 MCS0): 22.49 d... -
Seite 5: Geräteansicht

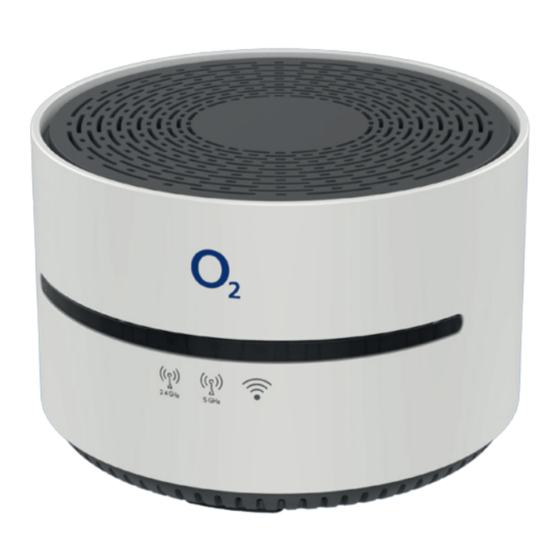

2 GERÄTEANSICHT 2.1 Frontseite Der œ HomeBox Satellite besitzt 3 Status-LEDs an der Front. 2.4-GHz- 5-GHz- WLAN- WLAN WLAN Signal... -
Seite 6: Rückseite
2 GERÄTEANSICHT 2.2 Rückseite 2.4-GHz-WLAN-/WPS-Taster Reset-Taste 5-GHz-WLAN-/WPS-Taster... -
Seite 7: Unterseite
2 GERÄTEANSICHT 2.3 Unterseite Netzsteckeranschluss Betriebsmodusschalter + Ein-/Ausschalter Access Point/Repeater... -
Seite 8: Ihr Œ Homebox Satellite Unterstützt Zwei Betriebsmodi
œ HomeBox Satellite als Repeater in dieses Netzwerk einbinden. • Access-Point-Modus Wenn Ihr œ HomeBox Satellite ein neues, eigenes WLAN-Netz aufbauen soll, können Sie Ihr Gerät als Access Point einrichten. Die Internetverbindung wird über einen bereits vorhandenen Internetrouter zur Verfügung gestellt. -
Seite 9: Konfiguration Als Wlan-Repeater
3 BETRIEBSMODI DES œ HOMEBOX SATELLITE 3.1 Konfiguration als WLAN-Repeater HINWEIS: Die Verbindung Ihres œ HomeBox Satellite mit der WLAN-Basisstation wird über 5 GHz realisiert. Bitte überprüfen Sie, ob die Basisstation WLAN über das 5-GHz-Frequenzband unterstützt. 3.1.1 Betriebsmodus auswählen und Stromversorgung herstellen •... -
Seite 10: Verbindung Zur Basisstation Herstellen
Basisstation – die Verbindung wird automatisch aufgebaut (alle drei LEDs leuchten nun blau). • Als Repeater übernimmt der œ HomeBox Satellite die WLAN-Zugangsdaten (SSID und PW) von der Basis Station. Eine zusätzliche WLAN-Einrichtung ist nicht notwendig. Ihr œ HomeBox Satellite ist nun als WLAN-Repeater eingerichtet. - Seite 11 3 BETRIEBSMODI DES œ HOMEBOX SATELLITE • Geben Sie das Kennwort für die Router-Konfiguration ein und drücken Sie auf „Anmelden“. Das Kennwort befindet sich auf dem Label an der Geräteunterseite. • Im eingeloggten Bereich befinden Sie sich nun auf der 5-GHz-WLAN-Einstellungen-Hauptseite.
-
Seite 12: Verbindung Zu Einem Endgerät Herstellen
Schalten Sie die WLAN-Funktion an Ihrem Endgerät (Notebook, Smartphone, Tablet etc.) ein und stellen Sie sicher, dass das WLAN auch an Ihrem œ HomeBox Satellite aktiviert ist (alle WLAN-LEDs leuchten). Ansonsten aktivieren Sie diese bitte durch Drücken der WLAN-/WPS-Tasten auf der Geräterückseite. -
Seite 13: Einrichtung Lan-Verbindung
3.2.1 Betriebsmodus auswählen und Stromversorgung herstellen • Positionieren Sie Ihren œ HomeBox Satellite in der Nähe des Internetrouters. • Verbinden Sie das Netzkabel mit dem Netzsteckeranschluss des œ HomeBox Satellite und schließen Sie das Netzteil an eine 230-V-Steckdose an. • Verbinden Sie das mitgelieferte Netzwerkkabel mit dem LAN Anschluss des œ HomeBox Satellite und verbinden Sie das andere Ende an einen freien LAN-Anschluss an den Router dessen Internetverbindung genutzt werden soll. -
Seite 14: Verbindung Zu Einem Endgerät Herstellen
3 BETRIEBSMODI DES œ HOMEBOX SATELLITE Die folgenden LEDs signalisieren Ihnen, dass der œ HomeBox Satellite betriebsbereit ist: 2.4-GHz-WLAN blau leuchtend 5-GHz-WLAN blau leuchtend WLAN Signal aus HINWEIS: Es wird empfohlen, das WLAN des Internetrouters (falls dieser WLAN-fähig ist) zu deaktivieren und nur das WLAN des œ... -
Seite 15: Homebox Satellite Konfigurieren
• Geben Sie das Kennwort für die Router-Konfiguration ein und drücken Sie auf „Anmelden“. Das Kennwort befindet sich auf dem Label an der Geräteunterseite. Sie befinden sich nun auf der Benutzeroberfläche Ihres œ HomeBox Satellite und können hier weitere Einstellungen vornehmen. -
Seite 16: Menü Und Einstellungen Des Œ Homebox Satellite
Hier können Sie einen Geräteneustart über die Benutzeroberfläche durchführen oder Ihren œ HomeBox Satellite auf die Werkseinstellungen zurücksetzen. Konfigurationshilfe Hier finden Sie eine Übersicht an Hilfethemen für Ihren œ HomeBox Satellite. Unter „Weitere Einstellungen und Lizenzvereinbarungen“ können Sie die aktuell gültigen GPL-/EULA-Dokumente herunterladen. -
Seite 17: Led-Statusanzeige
5 LED-STATUSANZEIGE ANZEIGE BESCHREIBUNG LEDLED LEDLED LEDLED Durchgehend blau WLAN aktiviert und verbindungsfähig Aktives WPS-Fenster; 2.4-GHz-WLAN/-WPS Blau blinkend der Client versucht eine Verbindung per WPS aufzubauen Ausgeschaltet WLAN deaktiviert Durchgehend blau WLAN aktiviert und verbindungsfähig Aktives WPS-Fenster; 5-GHz-WLAN/-WPS Blau blinkend der Client versucht eine Verbindung per WPS aufzubauen Ausgeschaltet... -
Seite 18: Technische Daten
6 TECHNISCHE DATEN WLAN • IEEE 802.11ac/n/a 5 GHz • IEEE 802.11b/g/n 2.4 GHz • Wi-Fi Protected Setup (WPS) • Verschlüsselung 5 GHz: WPA2-PSK • Verschlüsselung 2.4 GHz: WEP, WPA/WPA2, WPA-PSK/WPA2-PSK • Verbindung für bis zu 64 Endgeräte • 1 x 10/100/1000 Base-T Auto MDI/ MDI-X RJ-45-Anschluss Antennen •... -
Seite 19: Sicherheitshinweise
Das Gerät darf nur mit dem mitgelieferten Netzteil F12L30120100SPAV betrieben werden. Europäische Vorschriften: Dieses Produkt wurde im Einklang mit der europäischen Direktive 2014/53/EU entwickelt, geprüft und hergestellt. Die EU-Konformitätserklärung kann unter http://www.askey.com.tw/germany_o2/ abgerufen werden. Irrtümer und technische Änderungen vorbehalten. ASKEY Computer Corp. œæHomeBox Satellite, Ausgabe 1.0, 02/2020...
