Die wichtigsten Informationen für einen reibungslosen Start und zur Installation Ihres LTE- Routers finden Sie auf den folgenden Seiten. Alles drin – Ihr œ HomeSpot • LTE/3G mit bis zu 300 MBit/s im Download • WLAN-Basisstation nach 802.11b/g/n/ac Standard im Simultanbetrieb (2.4/5 GHz) •...
3.1.1 SIM-Karte aktivieren und einsetzen Seite 8 3.1.2 Betriebsmodus auswählen und Stromversorgung herstellen Seite 9 3.1.3 Verbindung zu einem Endgerät herstellen Seite 10 3.1.4 œ HomeSpot konfigurieren Seite 11 3.2 Konfiguration als WLAN-Repeater Seite 14 3.2.1 Betriebsmodus auswählen und Stromversorgung herstellen Seite 14 3.2.2 Verbindung zur Basisstation herstellen...

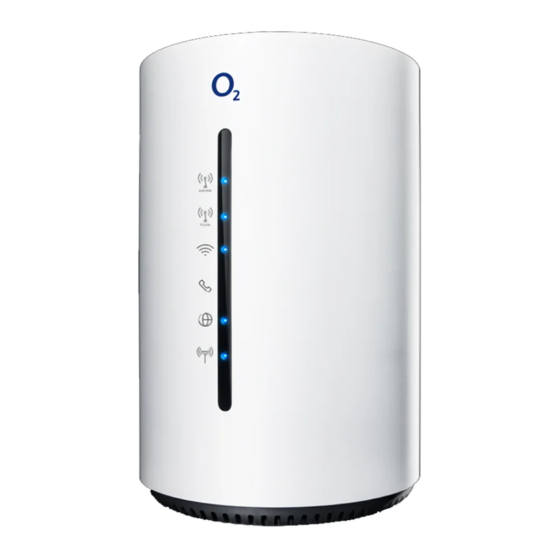

2 GERÄTEANSICHT 2.1 Frontseite Der œ HomeSpot besitzt 6 Status-LEDs an der Front. 2.4-GHz-WLAN 5-GHz-WLAN WLAN Telefon (ohne Funktion) Internet LTE/3G...
2 GERÄTEANSICHT 2.2 Rückseite L0080-D112(RoHS)_Housing_600dpi L0080-D112(RoHS)_Housing_600dpi 180329 180329 SIM-Karten-Steckplatz Externe LTE/3G- Antennenanschlüsse 46 mm 46 mm WLAN-Name, -Passwort 60 mm 60 mm und QR-Code 2 x WLAN-/WPS-Taster Reset-Taste ◎ 列印時 ”大小選項” 選擇”實際大小” 即可印出1:1原寸檔案 ◎ 列印時 ”大小選項” 選擇”實際大小” 即可印出1:1原寸檔案 ◎ Choose “Actual Size” under “Page Sizing and Handling” to get 1:1 actual size. ◎...
2 GERÄTEANSICHT 2.3 Unterseite 080VW-D112(RoHS)_Housing_600dpi Netzsteckeranschluss Telefon 0207 + Ein-/Ausschalter (ohne Funktion) LAN 1 LAN 2 Betriebsmodusschalter LTE/3G-/ Access-Point-/ Repeater 65 mm 38.4 mm ◎ 列印時 ”大小選項” 選擇”實際大小” 即可印出1:1原寸檔案 ◎ Choose “Actual Size” under “Page Sizing and Handling” to get 1:1 actual size.
• LTE/3G-Router-Modus Das ist der Hauptanwendungsmodus Ihres œ HomeSpots. Mit Ihrer œ SIM-Karte und dem œ HomeSpot stellen Sie eine Internetverbindung über das LTE/3G- Mobilfunknetz her und können dann Ihre Endgeräte kabellos per WLAN und/oder mit Kabel per LAN-Anschluss mit dem œ HomeSpot verbinden.
Sie können Ihren œ HomeSpot an jedem 230-V-Stromnetz innerhalb Deutschlands nutzen. • Stellen Sie den Betriebsmodusschalter auf LTE/3G. • Schalten Sie Ihren œ HomeSpot durch Betätigen des Ein-/Ausschalters ein. • Die folgenden LEDs signalisieren Ihnen, wann der œ HomeSpot betriebsbereit zur Aktivierung ist: 2.4-GHz-WLAN blau leuchtend 5-GHz-WLAN blau leuchtend...
œ HomeSpots leuchtet wieder dauerhaft. 3.1.3.2 Manuelle WLAN-Einrichtung • Schalten Sie die WLAN-Funktion an Ihrem Endgerät (Notebook, Smartphone, Tablet etc.) ein und stellen Sie sicher, dass das WLAN auch an Ihrem œ HomeSpot aktiviert ist (WLAN-LEDs leuchten). 46 mm 46 mm Ansonsten aktivieren Sie diese bitte durch Drücken der WLAN-/WPS-Tasten auf der Geräterückseite.
3 BETRIEBSMODI DES œ HOMESPOTS 3.1 Konfiguration als LTE-Router 3.1.4 œ HomeSpot konfigurieren • Öffnen Sie nun über das mit dem œ HomeSpot verbundene Endgerät einen Internetbrowser und geben Sie die Adresse o2.spot oder 192.168.1.1 ein. Sie landen auf der Anmeldeseite Ihres œ HomeSpots.
Seite 12
Nach 10-mal Falscheingabe des PUK ist die SIM-Karte dauerhaft gesperrt und Sie benötigen eine neue SIM-Karte. Wenden Sie sich in diesem Fall an die œ Kundenhotline. • Nach erfolgreichem Entsperren Ihrer SIM-Karte bucht sich Ihr œ HomeSpot in das œ Mobilfunknetz ein und Sie sind mit dem Internet verbunden.
Seite 13
3 BETRIEBSMODI DES œ HOMESPOTS • Im eingeloggten Bereich befinden Sie sich nun auf der Startseite Ihres œ HomeSpots. Hier werden Ihnen auf einen Blick alle relevanten Angaben zu System, Mobilfunk und WLAN-Status angezeigt. • Klicken Sie nun auf Menü –> LTE/3G Modus –> SMS. Unter SMS-Posteingang können Sie Ihre empfange- nen SMS-Mitteilungen lesen.
Bitte überprüfen Sie, ob die Basisstation WLAN über das 5-GHz-Frequenzband unterstützt. 3.2.1 Betriebsmodus auswählen und Stromversorgung herstellen • Positionieren Sie Ihren œ HomeSpot ungefähr auf halbem Weg zwischen der Basisstation, dessen WLAN erweitert werden soll, und dem zu versorgenden Bereich.
• Aktivieren Sie nun innerhalb von 2 Minuten die WPS-Funktion an der Basisstation – die Verbindung wird automatisch aufgebaut (die oberen drei LEDs leuchten wieder dauerhaft). • Als Repeater übernimmt der œ HomeSpot die Zugangsdaten von der Basisstation. Eine zusätzliche WLAN-Einrichtung ist nicht notwendig.
Seite 16
• Wählen Sie das WLAN-Netz aus, das erweitert werden soll, geben Sie dessen WLAN-Schlüssel ein und drücken Sie „Verbinden“. • Nach erfolgreicher Verbindung leuchten die oberen drei LEDs. • Als Repeater übernimmt der œ HomeSpot die Zugangsdaten von Ihrem Internetrouter. Ihr œ HomeSpot ist nun als WLAN-Repeater eingerichtet.
Schalten Sie die WLAN-Funktion an Ihrem Endgerät (Notebook, Smartphone, Tablet etc.) ein und stellen Sie sicher, dass das WLAN auch an Ihrem œ HomeSpot aktiviert ist (WLAN-LEDs leuchten). Ansonsten aktivieren Sie diese bitte durch Drücken der WLAN-/WPS-Tasten auf der Geräterückseite.
Auch der Internetrouter muss eingeschaltet und mit dem Internet verbunden sein. Der Internetrouter weist Ihrem œ HomeSpot automatisch eine IP-Adresse zu. Über diese IP-Adresse können Sie auf die Benutzeroberfläche Ihres œ HomeSpots zugreifen. Ihr œ HomeSpot ist nun als WLAN-Access-Point eingerichtet und über den Internetrouter mit dem Internet verbunden. HINWEIS: Es wird empfohlen, das WLAN des Internetrouters (falls dieser WLAN-fähig ist) zu deaktivieren und nur das...
3 BETRIEBSMODI DES œ HOMESPOTS • Die folgenden LEDs signalisieren Ihnen, wann der œ HomeSpot betriebsbereit zur Aktivierung ist: 2.4-GHz-WLAN blau leuchtend 5-GHz-WLAN blau leuchtend WLAN rot blinkend 100% 機種: RTL0080-D112(RoHS)_Housing_600dpi 日期: 20180329 Dieser Vorgang kann bis zu 2 Minuten dauern.
3 BETRIEBSMODI DES œ HOMESPOTS 3.3 Konfiguration als Access Point 3.3.3 œ HomeSpot konfigurieren • Um auf die Benutzeroberfläche Ihres œ HomeSpots zuzugreifen, müssen Sie die vom Internetrouter vergebene IP-Adresse ermitteln. Dazu loggen Sie sich auf die Benutzeroberfläche des Internetrouters ein.
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOTS Bitte beachten: Je nach Gerätemodus können die im Folgenden aufgeführten Menüeinträge abweichen oder nicht vorhanden sein, wenn diese für den benutzten Modus nicht relevant sind. 4.1 Schnelleinstellungen Hier können Sie Basiseinstellungen für die Mobilfunk- und WLAN-Bänder vornehmen. Mobilfunkverbindung •...
Ports zu öffnen und Anfragen aus dem Internet an einen Rechner weiterzuleiten. Domainnamen-Filter Mit dem Domainnamen-Filter können Sie eine Liste von Websites erstellen, die über Ihren œ HomeSpot entweder exklusiven Zugriff haben (Whitelist) oder keinen Zugriff (Blacklist) haben. DDNS-Einstellungen Hier können Sie Dynamisches DNS konfigurieren, damit Sie Ihrenæœ...
Hier haben Sie die Möglichkeit, nach einer neuen Firmwareversion zu suchen. Sie können auch die automatische Aktualisierung einstellen, bei der täglich zu einer festzulegenden Uhrzeit nach einem Update gesucht wird. Das manuelle Laden einer Firmwaredatei wird für den œ HomeSpot nicht angeboten. Systemprotokoll Hier können Sie ein detailliertes Systemprotokoll der einzelnen Module seit dem letzten erfolgreichen...
5 LED-STATUSANZEIGE ANZEIGE BESCHREIBUNG LEDLED LEDLED LEDLED Durchgehend blau WLAN aktiviert und verbindungsfähig Aktives WPS-Fenster; 2.4-GHz-WLAN/-WPS Blau blinkend der Client versucht eine Verbindung per WPS aufzubauen Ausgeschaltet WLAN deaktiviert Durchgehend blau WLAN aktiviert und verbindungsfähig Aktives WPS-Fenster; 5-GHz-WLAN/-WPS Blau blinkend der Client versucht eine Verbindung per WPS aufzubauen Ausgeschaltet...
Das Gerät darf nur mit dem mitgelieferten Netzteil F24L6-120200SPAV betrieben werden. Europäische Vorschriften: Dieses Produkt wurde im Einklang mit der europäischen Direktive 2014/53/EU entwickelt, geprüft und hergestellt. Die EU-Konformitätserklärung kann unter http://www.askey.com.tw/germany_o2/ abgerufen werden. Irrtümer und technische Änderungen vorbehalten. ASKEY Computer Corp. œæHomeSpot, Ausgabe 1.0, 08/19...
