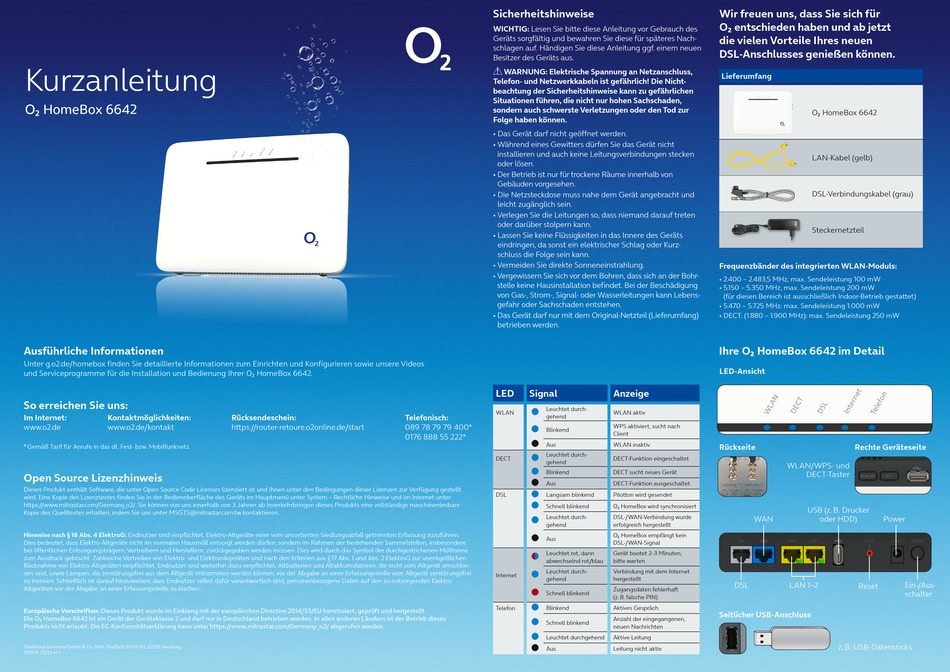

O2 HomeBox 6642 Kurzanleitung

Kurzanleitung
π HomeBox 6642
Ausführliche Informationen
Unter g.o2.de/homebox finden Sie detaillierte Informationen zum Einrichten und Konfigurieren sowie unsere Videos
und Service programme für die Installation und Bedienung Ihrer π HomeBox 6642.
So erreichen Sie uns:
Im Internet: Kontaktmöglichkeiten:
www.o2.de www.o2.de/kontakt
* Gemäß Tarif für Anrufe in das dt. Fest- bzw. Mobilfunknetz.
Open Source Lizenzhinweis
Dieses Produkt enthält So ware, die unter Open Source Code Licenses lizenziert ist und Ihnen unter den Bedingungen dieser Lizenzen zur Verfügung gestellt
wird. Eine Kopie des Lizenztextes finden Sie in der Bedienoberfläche des Geräts im Hauptmenü unter System – Rechtliche Hinweise und im Internet unter
h ps://www.mitrastar.com/Germany_o2/. Sie können von uns innerhalb von 3 Jahren ab Inverkehrbringen dieses Produkts eine vollständige maschinenlesbare
Kopie des Quelltextes erhalten, indem Sie uns unter MSGTS@mitrastar.com.tw kontaktieren.
Hinweise nach § 18 Abs. 4 ElektroG: Endnutzer sind verpflichtet, Elektro-Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
Dies bedeutet, dass Elektro-Altgeräte nicht im normalen Hausmüll entsorgt werden dürfen, sondern im Rahmen der bestehenden Sammelstellen, insbesondere
bei ö entlichen Entsorgungsträgern, Vertreibern und Herstellern, zurückgegeben werden müssen. Dies wird durch das Symbol der durchgestrichenen Mülltonne
zum Ausdruck gebracht. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind nach den Kriterien aus § 17 Abs. 1 und Abs. 2 ElektroG zur unentgeltlichen
Rücknahme von Elektro-Altgeräten verpflichtet. Endnutzer sind weiterhin dazu verpflichtet, Altba erien und Altakkumulatoren, die nicht vom Altgerät umschlos-
sen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei
zu trennen. Schließlich ist darauf hinzuweisen, dass Endnutzer selbst dafür verantwortlich sind, personen bezogene Daten auf den zu entsorgenden Elektro-
Altgeräten vor der Abgabe an einer Erfassungsstelle zu löschen.
Europäische Vorschriften: Dieses Produkt wurde im Einklang mit der europäischen Directive 2014/53/EU konstruiert, geprüft und hergestellt.
Die π HomeBox 6642 ist ein Gerät der Geräteklasse 2 und darf nur in Deutschland betrieben werden. In allen anderen Ländern ist der Betrieb dieses
Produkts nicht erlaubt. Die EC-Konformitätserklärung kann unter https://www.mitrastar.com/Germany_o2/ abgerufen werden.
Telefónica Germany GmbH & Co. OHG, Postfach 60 09 40, 22209 Hamburg
101914 01/22 v1.1
Rücksendeschein: Telefonisch:
h ps://router-retoure.o2online.de/start 089 78 79 79 400*
0176 888 55 222*
Sicherheitshinweise
WICHTIG: Lesen Sie bi e diese Anleitung vor Gebrauch des
Geräts sorgfältig und bewahren Sie diese für späteres Nach-
schlagen auf. Händigen Sie diese Anleitung ggf. einem neuen
Besitzer des Geräts aus.
WARNUNG: Elektrische Spannung an Netzanschluss,
Telefon- und Netzwerkkabeln ist gefährlich! Die Nicht-
beachtung der Sicherheitshinweise kann zu gefährlichen
Situationen führen, die nicht nur hohen Sachschaden,
sondern auch schwerste Verletzungen oder den Tod zur
Folge haben können.
• Das Gerät darf nicht geö net werden.
• Während eines Gewi ers dürfen Sie das Gerät nicht
installieren und auch keine Leitungsverbindungen stecken
oder lösen.
• Der Betrieb ist nur für trockene Räume innerhalb von
Gebäuden vorgesehen.
• Die Netzsteckdose muss nahe dem Gerät angebracht und
leicht zugänglich sein.
• Verlegen Sie die Leitungen so, dass niemand darauf treten
oder darüber stolpern kann.
• Lassen Sie keine Flüssigkeiten in das Innere des Geräts
eindringen, da sonst ein elektrischer Schlag oder Kurz -
schluss die Folge sein kann.
• Vermeiden Sie direkte Sonneneinstrahlung.
• Vergewissern Sie sich vor dem Bohren, dass sich an der Bohr-
stelle keine Hausinstallation befindet. Bei der Beschädigung
von Gas-, Strom-, Signal- oder Wasserleitungen kann Lebens-
gefahr oder Sachschaden entstehen.
• Das Gerät darf nur mit dem Original-Netzteil (Lieferumfang)
betrieben werden.
LED Signal Anzeige
Leuchtet durch-
WLAN WLAN aktiv
gehend
WPS aktiviert, sucht nach
Blinkend
Client
Aus WLAN inaktiv
Leuchtet durch-
DECT DECT-Funktion eingeschaltet
gehend
Blinkend DECT sucht neues Gerät
Aus DECT-Funktion ausgeschaltet
DSL Langsam blinkend Pilo on wird gesendet
Schnell blinkend π HomeBox wird synchronisiert
Leuchtet durch- DSL-/WAN-Verbindung wurde
gehend erfolgreich hergestellt
π HomeBox empfängt kein
Aus
DSL-/WAN-Signal
Leuchtet rot, dann Gerät bootet 2–3 Minuten,
abwechselnd rot/blau bi e warten
Leuchtet durch- Verbindung mit dem Internet
Internet
gehend hergestellt
Zugangsdaten fehlerha
Schnell blinkend
(z. B. falsche PIN)
Telefon Blinkend Aktives Gespräch
Anzahl der eingegangenen,
Schnell blinkend
neuen Nachrichten
Leuchtet durch gehend Aktive Leitung
Aus Leitung nicht aktiv
Wir freuen uns, dass Sie sich für
π entschieden haben und ab jetzt
die vielen Vorteile Ihres neuen
DSL-Anschlusses genießen können.
Lieferumfang
π HomeBox 6642
LAN-Kabel (gelb)
DSL-Verbindungskabel (grau)
Steckernetzteil
Frequenzbänder des integrierten WLAN-Moduls:
• 2.400 – 2.483,5 MHz, max. Sendeleistung 100 mW
• 5.150 – 5.350 MHz, max. Sendeleistung 200 mW
(für diesen Bereich ist ausschließlich Indoor-Betrieb gesta et)
• 5.470 – 5.725 MHz: max. Sendeleistung 1.000 mW
• DECT: (1.880 – 1.900 MHz): max. Sendeleistung 250 mW

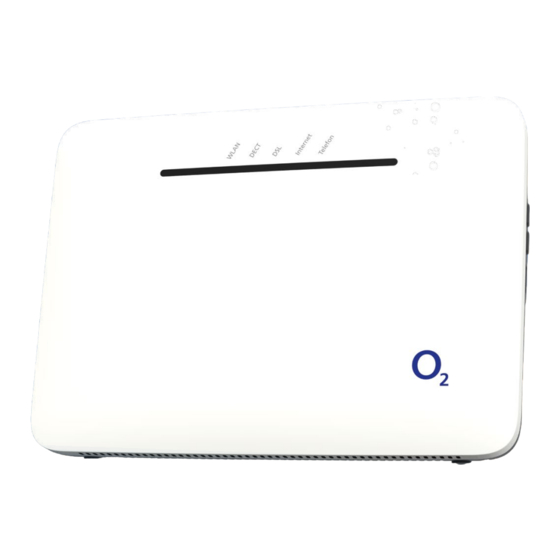

Ihre π HomeBox 6642 im Detail
LED-Ansicht
Rückseite Rechte Geräteseite
WLAN/WPS- und
DECT-Taster
USB (z. B. Drucker
WAN oder HDD) Power
DSL LAN 1–2
Reset
Seitlicher USB-Anschluss
z. B. USB-Datensticks
Ein-/Aus-
schalter
