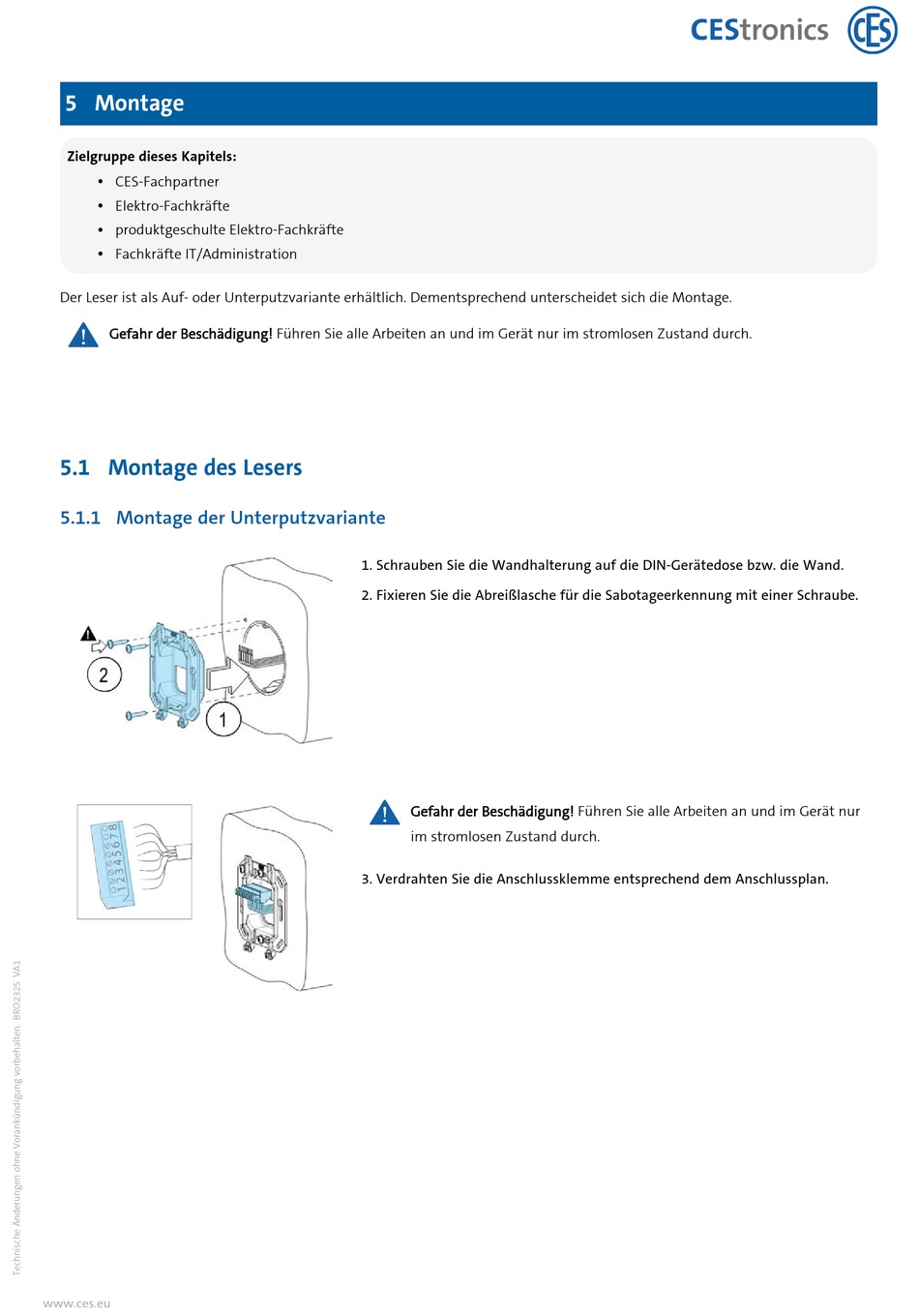

5 Montage
Zielgruppe dieses Kapitels:
CES-Fachpartner
l
Elektro-Fachkräfte
l
produktgeschulte Elektro-Fachkräfte
l
Fachkräfte IT/Administration
l
Der Leser ist als Auf- oder Unterputzvariante erhältlich. Dementsprechend unterscheidet sich die Montage.
Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch.
5.1 Montage des Lesers
5.1.1 Montage der Unterputzvariante
www.ces.eu
1. Schrauben Sie die Wandhalterung auf die DIN-Gerätedose bzw. die Wand.
2. Fixieren Sie die Abreißlasche für die Sabotageerkennung mit einer Schraube.
Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur
im stromlosen Zustand durch.
3. Verdrahten Sie die Anschlussklemme entsprechend dem Anschlussplan.
