- Seite 1 AccessOne Onlineleser PHG Voxio Leser Montage- und Bedienungsanleitung Deutsch Version VA1 BRO2325 www.ces.eu...
-
Seite 2: Inhaltsverzeichnis
3.1 Bedienelemente 3.2 Lieferumfang und Teilebezeichnungen 4 Anschlussbelegung – Klemmenspezifikation 5 Montage 5.1 Montage des Lesers 5.2 Demontage des Lesers 6 Einrichtung des Lesers/Updaters in der AccessOne 7 Bedienung 7.1 Zutrittsfunktion 8 Technische Daten 8.1 Abmessungen 8.2 Ausstattungsmerkmale 9 Wartung 9.1 Regelmäßige Wartungsarbeiten... -
Seite 3: Über Diese Anleitung
1 Über diese Anleitung Diese Anleitung enthält Informationen zur Montage und Inbetriebnahme eines Lesers im Zutrittskontrollsystem AccessOne. Mitgeltende Dokumente Einrichtung BRO2316_Anleitung_AccessOne Diese Anleitung ist als Teil des Produkts zu betrachten und während der gesamten Lebensdauer des Produkts aufzubewahren. Geben Sie die Anleitung an jeden nachfolgenden Besitzer oder Anwender des Produkts weiter. -
Seite 4: Zielgruppen Dieser Anleitung
CES oder einem CES-Fachpartner am Produkt geschult. Dabei wurde das Personal gezielt und intensiv auf die jeweilige Aufgabe vorbereitet. Personal Besondere Eigenschaften der Zielgruppe: Kenntnis des CEStronics Produkts und Erfahrung im Umgang mit diesen Produkten (Montage, Bedienung usw.) Fachkräfte besitzen langjährige Berufserfahrung im Bereich IT-Strukturen, Administration und Netzwerke. Besondere Eigenschaften der Zielgruppe:... -
Seite 5: Zu Ihrer Sicherheit
Die EU-Konformitätserklärung finden Sie im Internet unter www.ces.eu. 2.2 Bestimmungsgemäßer Gebrauch Der Leser wird als Zutrittsterminal in einem Zutrittskontrollsystem AccessOne eingesetzt.. Das Produkt ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 6: Grundlegende Sicherheitshinweise
2.3 Grundlegende Sicherheitshinweise Das Gerät wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seiner Verwendung funktionsbedingt Gefahren für den Benutzer oder Dritte entstehen oder es kann zu Beeinträchtigungen des Geräts und anderer Sachwerte kommen. Verwenden Sie das Produkt nur in technisch einwandfreiem Zustand, sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Bedienungsanleitung. - Seite 7 ✓ Verwenden Sie das Gerät nicht in Räumen mit hoher Staubbildung. ✓ Verwenden Sie das Gerät nicht in der Nähe von Wärmequellen. Falsche Wartung und Reparatur Falsche oder vernachlässigte Wartung und Reparatur kann dazu führen, dass das Gerät nicht korrekt oder gar nicht mehr funktioniert.
-
Seite 8: Über Den Leser

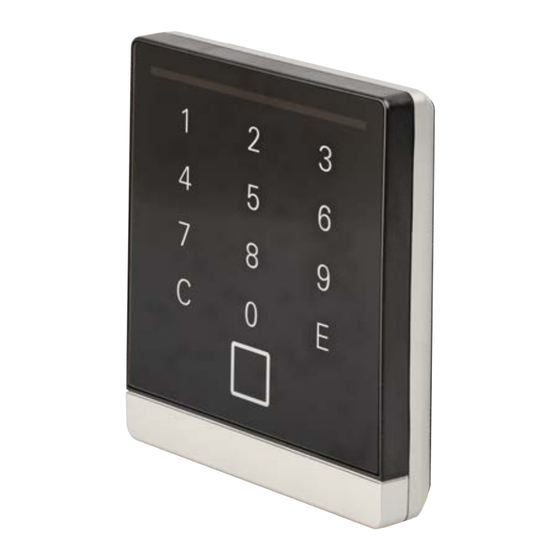

3 Über den Leser Im Zutrittskontrollsystem AccessOne erfüllen Leser zentrale Aufgaben: Sie erfassen Identität und Anwesenheitszeiten. Während des Lesevorgangs werden Informationen auf dem Schließmedium aktualisiert. Als Zutrittsterminal bietet der Leser die Möglichkeit der Bedienung mit oder ohne Ausweismedium. Die Eingabe der Ausweisnummer erfolgt dann über die kapazitive Touch Tastatur. -
Seite 9: Lieferumfang Und Teilebezeichnungen
3.2 Lieferumfang und Teilebezeichnungen Unterputzvariante Aufputzvariante Lesemodul Befestigungsschrauben Wandhalter Anschlussklemme Verriegelungsleiste www.ces.eu... -
Seite 10: Anschlussbelegung - Klemmenspezifikation
4 Anschlussbelegung – Klemmenspezifikation Zielgruppe dieses Kapitels: Elektro-Fachkräfte produktgeschulte Elektro-Fachkräfte Fachkräfte IT/Administration Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch. Klemmennummer Bezeichnung RS485 Daten "A" RS485 Daten "B" Ausgang 1 Ausgang 2 Eingang 1 Eingang 2 +Ub (8 bis 30V/DC) -
Seite 11: Montage
5 Montage Zielgruppe dieses Kapitels: CES-Fachpartner Elektro-Fachkräfte produktgeschulte Elektro-Fachkräfte Fachkräfte IT/Administration Der Leser ist als Auf- oder Unterputzvariante erhältlich. Dementsprechend unterscheidet sich die Montage. Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch. 5.1 Montage des Lesers 5.1.1 Montage der Unterputzvariante 1. - Seite 12 4. Stellen Sie DIP-Schalter 5 auf ON. 5. Stellen Sie mit den DIP-Schaltern 1-4 die Leseradressen für die angeschlossenen Geräte ein. Funktion Einstellung der Leseradresse Baudrate (immer ON) Busabschlusswiderstand für RS485 6. Stecken Sie die Anschlussklemme am Lesemodul ein. 7. Setzen Sie das Lesemodul auf die Wandhalterung. 8.
- Seite 13 9. Schieben Sie die Verriegelungsleiste auf bis sie hörbar einrastet. Der Leser ist montiert. www.ces.eu...
-
Seite 14: Montage Der Aufputzvariante
5.1.2 Montage der Aufputzvariante Die Zuführung des Anschlusskabels erfolgt entweder von oben, unten oder direkt aus der Wand. Brechen Sie die entsprechende Kabeldurchführung heraus. 1. Schrauben Sie den Aufputzrahmen auf die Wand. 2. Fixieren Sie die Abreißlasche für die Sabotageerkennung mit einer Schraube. Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch. - Seite 15 8. Schieben Sie das Lesemodul herunter bis es hörbar einrastet. 9. Schieben Sie die Verriegelungsleiste auf bis sie hörbar einrastet. Der Leser ist montiert. www.ces.eu...
-
Seite 16: Demontage Des Lesers
5.2 Demontage des Lesers Gefahr der Beschädigung! Führen Sie alle Arbeiten an und im Gerät nur im stromlosen Zustand durch. 1. Entriegeln Sie die Verriegelungsleiste. Führen Sie dazu einen Schraubendreher in die Entriegelungsöffnungen ein und drücken Sie vorsichtig bis die Verriegelung entrastet. -
Seite 17: Einrichtung Des Lesers/Updaters In Der Accessone
Fachkräfte IT/Administration Anlagenbetreiber Der in der AccessOne eingesetzte Leser bietet mehrere Funktionen zur Anzeige und Erfassung von Daten. Als Zutrittsterminal kann der Leser wahlweise mit RFID-Medium und PIN-Code oder mit Ausweisnummer und PIN-Code eingesetzt werden. Als Zeiterfassungsterminal können zusätzlich Zeiterfassungsmeldungen erzeugt werden. In Verbindung mit Elektronik- Möbelschlössern dient der Leser als Infoterminal. -
Seite 18: Bedienung
7 Bedienung Zielgruppe dieses Kapitels: Endbenutzer 7.1 Zutrittsfunktion 7.1.1 Zutritt mit Transponder plus PIN-Code 7.1.2 Zutritt mit Ausweisnummer plus PIN-Code Voraussetzung: Parameter "PIN-Code erforderlich" ist aktiviert (Dialogauswahl "Gerätedaten" > Tab "Parameter" > Parameter "PIN-Code erforderlich") PIN in Stammdaten angelegt (Dialogauswahl "Personendaten" > Tab "Stammdaten" > Bereich "PIN"). www.ces.eu... -
Seite 19: Technische Daten
8 Technische Daten 8.1 Abmessungen Alle Angaben in mm A = Unterputz (UP) B = Aufputz (AP) www.ces.eu... -
Seite 20: Ausstattungsmerkmale
8.2 Ausstattungsmerkmale Artikelbezeichnung PHG Voxio Leser (Aufputz / Unterputz | Art.-Nr. 348004V / 348005V) Ausführung Leser ohne Display Bauart Aufputz- und Unterputzgehäuse aus Kunststoff Bedienung berührungslos mit Transponder; kapazitive Tastatur Anschlussart 8-polige Schraub-/Steckklemme Sabotageüberwachung Abrissdetektion Verwendbare Schließmedien MIFARE® Classic® (1k/4k), MIFARE® DESFire® EV2 (UID nach ISO14443 und Applikation), alle (nur Ausführung MIFARE) ISO14443 Schließmedien(nicht MIFARE Ultralight®... -
Seite 21: Wartung
9 Wartung Zielgruppe dieses Kapitels: CES-Fachpartner Elektro-Fachkräfte produktgeschulte Elektro-Fachkräfte Fachkräfte IT/Administration 9.1 Regelmäßige Wartungsarbeiten Gerät Lassen Sie das Gerät halbjährlich ausschließlich durch CES oder Fachpartner warten und auf fehlerfreie Funktion prüfen. 9.2 Pflege Sie können die äußeren, zugänglichen Teile Ihrer Geräte (Gehäuse, Schilder etc.) mit einem weichen, leicht feuchten Lappen reinigen. -
Seite 22: Entsorgung
10 Entsorgung 10.1 Hinweise zur Entsorgung Gerät Jeder Verbraucher ist nach deutschem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektronische Altgeräte der getrennten Entsorgung zuzuführen. Die Entsorgung von Elektronikgeräten über den Hausmüll ist verboten. Altgeräte können unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgegeben werden. Sie können das Gerät auch an die C.Ed. Schulte GmbH Zylinderschlossfabrik zurückgeben. - Seite 23 C.Ed. Schulte GmbH Zylinderschlossfabrik Friedrichstraße 243 D-42551 Velbert +49 2051 204 0 +49 2051 204 229 info@ces.eu www.ces.eu...
