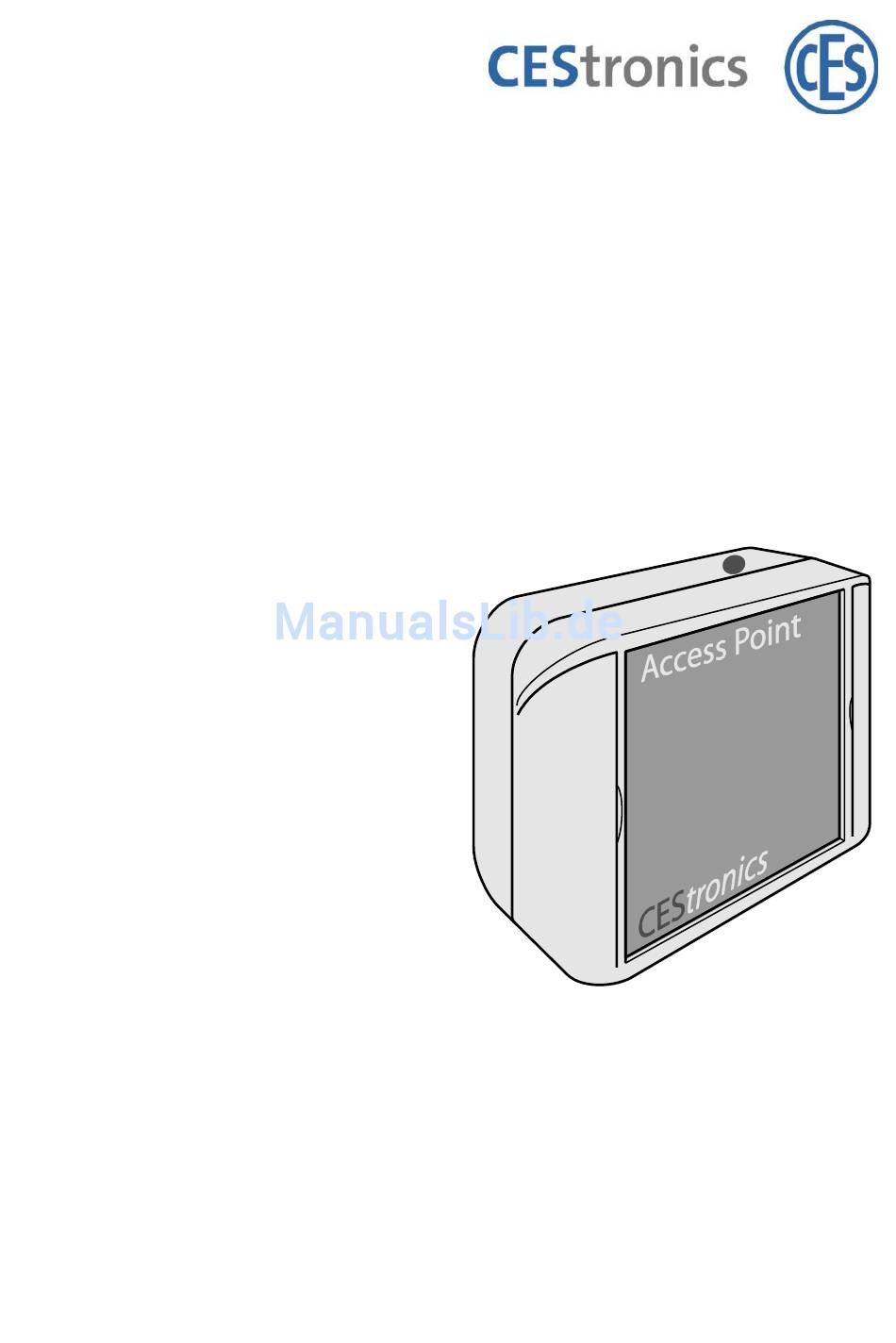

OMEGA ACTIVE Access Point
247510F
Montage- und
Gebrauchsanleitung
Original Montage- und
Bedienungsanleitung
Version 1.24, 08/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CEStronics OMEGA ACTIVE Access Point 247510F

Inhaltszusammenfassung für CEStronics OMEGA ACTIVE Access Point 247510F

  • Seite 1 OMEGA ACTIVE Access Point 247510F Montage- und Gebrauchsanleitung Original Montage- und Bedienungsanleitung Version 1.24, 08/2012...

  • Seite 2: Vorwort

    Vorwort Vorwort Diese Montage- und Gebrauchsanleitung hilft Ihnen bei der Montage und dem  bestimmungsgemäßen,  sicheren und  vorteilhaften Gebrauch des Access Point. Jede Person, die diesen Access Point  montiert,  bedient oder  entsorgt, muss den vollständigen Inhalt dieser Montage- und Gebrauchsanleitung zur Kenntnis genommen und verstanden haben.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ................. 2 Gestaltungsmerkmale ............ 2 Zu Ihrer Sicherheit ............5 Grundlegende Sicherheitshinweise ......5 Erläuterung der Gefahrenhinweise ........7 Hinweise ..............7 CE-Konformitätserklärung ..........8 Bestimmungsgemäßer Gebrauch ........9 Ausführungen .............. 9 Hersteller ..............9 Service ................ 9 Einführung ..............
  • Seite 4 Inhaltsverzeichnis Access Point montieren ..........20 Zusatzantenne montieren ..........29 Lieferumfang .............. 29 Fehler beseitigen ............32 Wartung ..............35 Ersatzteile ..............35 Entsorgen ..............35 Technische Daten ............36 Erläuterung wichtiger Begriffe ........38 Hinweise zur Herstellergarantie ........40 Access Point...

  • Seite 5: Zu Ihrer Sicherheit

    Kinder unzugänglich auf. Sachschäden  Überlassen Sie Reparaturarbeiten stets qualifiziertem Fach- personal.  Verwenden Sie nur von CEStronics empfohlenes Zubehör und Ersatzteile.  Verwenden Sie nur das vorgesehene Werkzeug zum Öffnen des Access Point.  Lassen Sie den Access Point nicht auf den Boden, auf harte Unterlagen oder Gegenstände fallen.
  • Seite 6 Zu Ihrer Sicherheit  Setzen Sie Überspannungsschutzeinrichtungen ein, um Defekte Ihrer Access Point durch Überspannungen wie z.B. durch Blitzschlag zu vermeiden.  Schützen Sie die elektronischen Bauteile des Access Point vor Wasser und anderen Flüssigkeiten.  Der Access Point enthält hochempfindliche elektronische Bauteile, die durch elektrostatische Aufladung beschädigt oder gestört werden können.

  • Seite 7: Erläuterung Der Gefahrenhinweise

    Zu Ihrer Sicherheit Erläuterung der Gefahrenhinweise In der Montage- und Gebrauchsanleitung finden Sie diese Gefahrenhinweise: VORSICHT Hinweise mit dem Wort VORSICHT warnen vor Gefährdungen, bei denen möglicher- weise leichte bis mittlere Verletzungen auftreten. Hinweise HINWEIS Diese Hinweise warnen vor Gefährdungen, die zu Sach- oder Umweltschäden führen.

  • Seite 8: Ce-Konformitätserklärung

    Zu Ihrer Sicherheit CE-Konformitätserklärung Access Point...

  • Seite 9: Bestimmungsgemäßer Gebrauch

    Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Die CEStronics GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Ausführungen Diese Montage- und Bedienungsanleitung gilt nur für: ...

  • Seite 10: Einführung

    Einführung Einführung Beschreibung Der Access Point ist Bestandteil des OMEGA ACTIVE-Systems. Er stellt über eine Funkstrecke die Verbindung zwischen OMEGA ACTIVE-Schließgeräten und der übergeordneten Zentrale her. Die Zentrale ist ein handelsüblicher PC. Der Access Point wird über ein RJ45-Ethernetkabel (10/100 MBit) mit dem Netzwerk des Managementsystems verbunden.
  • Seite 11 40 m können nicht garantiert werden, da die Lesereichweiten von Ihrer Gebäudesituation   abhängen. Zur Klärung Ihrer Gebäudesituation empfiehlt CEStronics eine Überprüfung. Für diese Überprüfung steht Ihnen Ihr Fachpartner zur Verfügung. Für weitere Informationen zu den erhältlichen Optionen steht Ihnen Ihr Fachpartner zur Verfügung.

  • Seite 12: Aufbau Eines Funksystems

    Einführung Aufbau eines Funksystems Access Points stellen die Verbindung zwischen Ihrer Zentrale (PC) und Ihren Schließzylindern bzw. Zutrittsterminals her. Sie benötigen folgende Komponenten für das System:  Standard-PC mit Betriebssystem Windows XP™  Netzwerkkarte (TCP/IP)  Bildschirm mit mindestens 1024 768 Pixeln Auflösung ...

  • Seite 13: Systembestandteile Des Omega Active-Systems

    Einführung Systembestandteile des OMEGA ACTIVE- Systems Nachfolgend sind die kombinierbaren Systembestandteile im OMEGA ACTIVE-System dargestellt: Sie können aufgeführte Optionen nach Ihren  Bedürfnissen bei einem Fachpartner beziehen. Access Point (je nach bestellter Version mit oder ohne Zusatzantenne) Standard-PC (optional) Programmiergerät CP100 (optional) Master-Karten (optional): Mit den Master-Karten können Sie Schließmedien per manueller Programmierung berechtigen.

  • Seite 14: Lieferumfang

    Einführung Lieferumfang Kontrollieren Sie vor der Montage und Inbetriebnahme den  Packungsinhalt und den Lieferumfang. Überprüfen Sie, ob Sie Ihre bestellte Version erhalten haben.  Überprüfen Sie neue Geräte auf Transportschäden und  teilen Sie diese bitte umgehend Ihrem Fachpartner mit. Der Access Point wird in zwei Ausführungen geliefert: ...

  • Seite 15: Access Point Auspacken

    Einführung Gehäuseteile Blenden (2 Stück) Gehäuseoberteil Deckeldichtung Gehäuse Access Point auspacken Nehmen Sie den Access Point aus der Verpackung und  entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Verpackungskarton. HINWEIS Beschädigung des Access Point möglich. Verwenden Sie nur das mitgelieferte Stecker- ...

  • Seite 16: Anschlüsse

    Einführung Anschlüsse Anschluss für das Steckernetzteil Anschluss für das Netzwerkkabel (RJ45) LEDs für Funkverkehr und Serververbindung Schraubklemme für den Relaiskontakt Schraubklemme für den Relaiskontakt Schließer Schraubklemme für den Relaiskontakt Öffner Access Point...

  • Seite 17: Funkreichweiten

    Einführung Funkreichweiten Stellen Sie sicher, dass die zulässigen Funkreichweiten  eingehalten werden: Überprüfung der Funkreichweite Die Leseentfernung für die Schließgeräte beträgt innerhalb von Gebäuden maximal 25 Meter ohne Zusatzantenne und maximal 40 Meter mit Zusatzantenne. Die Funkreichweite kann durch verschiedene Gebäudesituationen stark abweichen. Siehe auch Hinweis auf Seite 11.
  • Seite 18 Einführung Mit der optionalen Transponder-Karte RF-TRACE-MASTER können Sie die Qualität der Funkverbindung zwischen dem OMEGA-Server und Ihren Zutrittsgeräten überprüfen. Der RF-TRACE-MASTER ermöglicht die nachfolgende Signalisierung Ihrer Zutrittsgeräte:  Wenn die grüne LED Ihres Schließzylinders oder Ihres Wandterminals blinkt, ist die Funkverbindung in guter Qualität hergestellt.
  • Seite 19 Einführung Um die Funk-Verbindungsqualität Ihrer Zutrittsgeräte zu überprüfen, gehen Sie folgendermaßen vor: Halten Sie den RF-TRACE-MASTER kurz (ca. zwei Sekunden)  vor Ihren Schließzylinder oder das Wandterminal. Die Funktion wird sofort ausgeführt.  Wenn die grüne LED Ihres Schließgerätes blinkt, ist Ihre Funkverbindung in Ordnung.

  • Seite 20: Access Point Montieren

    Beschädigung des Access Point bei nicht fach- gerechter Montage. Die Montage des Access Point dürfen nur  fachkundige Personen durchführen. Diese müssen durch CEStronics oder einen  CEStronics-Fachpartner am Produkt geschult worden sein. Sie müssen den Access Point an einer leicht zugänglichen Stelle montieren, wie z.B.
  • Seite 21 Access Point montieren Bei der Montage des Access Point müssen Sie nachfolgende Bedingungen sicherstellen: Stellen Sie sicher, dass das Netzteil sowie das Strom-  versorgungskabel steckbar angebracht sind. Stellen Sie sicher, dass das Netzwerkkabel steckbar  angebracht ist. Der Access Point darf nicht auf metallischen Untergründen ...
  • Seite 22 Access Point montieren HINWEIS Durch statische Aufladung können die elektronischen Bauteile des Access Point beschädigt oder gestört werden. Demontieren Sie den Access Point nicht in  Räumen mit hoher elektrostatischer Aufladung. Stellen Sie sicher, dass Sie bei Arbeiten am  Access Point den Potentialausgleich zur Ableitung elektrostatischer Aufladung durchführen.
  • Seite 23 Access Point montieren Um die Montagebohrungen des Gehäuses zu erreichen, müssen Sie den Gehäusedeckel demontieren. Zur Demontage gehen Sie wie folgt vor: Klappen Sie die beiden Blenden (1) auf der linken und  rechten Seite mit Ihrem Fingernagel zur Seite. Access Point...
  • Seite 24 Access Point montieren Die vier Gehäuseschrauben (2) sind jetzt sichtbar. Lösen Sie die vier sichtbaren Schrauben mit einem  geeigneten Kreuzschlitz-Schraubendreher. Die Schrauben lassen sich nicht ganz herausschrauben, sondern verbleiben im Gehäuseoberteil. Access Point...
  • Seite 25 Access Point montieren Nehmen Sie das Gehäuseoberteil nach oben ab.  Die vier Montagebohrungen des Access Point sind jetzt erreichbar. Access Point...
  • Seite 26 Access Point montieren HINWEIS Die Platine des Access Point kann durch mechanische Einwirkung beschädigt werden. Stellen Sie sicher, dass die Platine während der  Montage des Gehäuses nicht beschädigt werden kann. Zeichnen Sie die Montagelöcher für den Access Point an ...
  • Seite 27 Access Point montieren Wenn möglich, überprüfen Sie bereits jetzt die einwandfreie  Funktion des Access Point: Normaler Betrieb Signalort Bedeutung Ist die Serververbindung vorhanden? Ist Datenaustausch mit Schließgeräten vorhanden? Die beiden LEDs zeigen nachfolgende Zustände an: Signalisierung Bedeutung Grüne LED, dauernd Verbindung zum Server besteht Grüne LED, blinkt Datenaustausch mit Schließ-...
  • Seite 28 Access Point montieren Montieren Sie anschließend das Gehäuseoberteil in nachfolgend beschriebener Reihenfolge: Setzen Sie das Gehäuseoberteil wieder auf das Gehäuse.  Stellen Sie sicher, dass die Deckeldichtung einwandfrei im  Gehäuseoberteil sitzt. Befestigen Sie das Gehäuseoberteil mit den vier  Befestigungsschrauben.

  • Seite 29: Zusatzantenne Montieren

    Zusatzantenne montieren Zusatzantenne montieren Um die Lesereichweite zu Ihren Schließgeräten auf maximal 40 Meter zu erhöhen, können Sie eine Zusatzantenne nachrüsten. Die Zusatzantenne ist als Nachrüstkit bei Ihrem Fachpartner erhältlich. Lieferumfang Kontrollieren Sie vor der Montage und Inbetriebnahme den  Packungsinhalt und den Lieferumfang.
  • Seite 30 Zusatzantenne montieren Um die Zusatzantenne zu montieren, gehen Sie wie folgt vor: Trennen Sie die  Spannungsversorgung. Entfernen Sie den  Gehäusedeckel des Access Point, wie auf Seite 23 beschrieben. Entfernen Sie den  Abdeckstopfen am Access Point, falls vorhanden (1). Entfernen Sie den Jumper ...
  • Seite 31 Zusatzantenne montieren Stellen Sie sicher, dass  der Flachschlüssel (6) beim Festziehen des SMA- Verbinders (4) zwischen den Stiften des Jumpers (2) geführt wird. Stellen Sie sicher, dass  Sie beim Montieren keine umliegenden Bauteile des Access Point beschädigen. Montieren Sie abschließend wieder den Gehäusedeckel, ...

  • Seite 32: Fehler Beseitigen

    Funktion. Überprüfen Sie das Steckernetzteil auf  mechanische Beschädigung. Überprüfen Sie die Signalisierung der  LEDs. Beheben Sie festgestellte Unter-  brechungen oder Beschädigungen. Lassen Sie bei mechanischen  Beschädigungen den Access Point von Ihrem CEStronics-Fachpartner reparieren. Access Point...
  • Seite 33 Fehler beseitigen Ich erhalte keine Die Spannungsversorgung und/oder der Verbindung zu Netzwerkanschluss fehlen am meinen Access Point. Schließgeräten Überprüfen Sie die Anschlüsse.  Stellen Sie fehlende Anschlüsse wieder  her. Überprüfen Sie die Signalisierung der  LEDs. Die Funkreichweite zwischen den Access Points und Ihren Schließgeräten ist überschritten.
  • Seite 34 Fehler beseitigen Ich erhalte keine Die OMEGA ACTIVE-Software ist nicht Verbindung zu richtig konfiguriert. Ihr PC funktioniert meinen nicht einwandfrei. Schließgeräten Überprüfen Sie die Einstellung der  Software, wie in der Bedienungs- anleitung zur OMEGA ACTIVE-Software beschrieben. Überprüfen Sie die Funktion der ...

  • Seite 35: Wartung

    Wartung Wartung Lassen Sie den Access Point halbjährlich ausschließlich durch  CEStronics oder Fachpartner warten und auf fehlerfreie Funktion prüfen. Ersatzteile Der Access Point benötigt keine Ersatzteile, die Sie auswechseln müssen. Für Unterstützung im Servicefall setzen Sie sich bitte mit Ihrem Fachpartner in Verbindung.

  • Seite 36: Technische Daten

    Technische Daten Technische Daten Ausführung ohne Zusatzantenne Ausführung mit Zusatzantenne Access Point...
  • Seite 37 Technische Daten Abmessungen: Länge: ca. 120 mm, ca. 160 mm mit Zusatzantenne Breite: ca. 90 mm, ca. 125 mm mit Zusatzantenne Höhe: ca. 50 mm Spannungsversorgung: 100–240 V ~ Netzteil: Nur über mitgeliefertes Netzteil Leistungsaufnahme: 5 V/350 mA Anschluss: Klinkenstecker 5,5 2,1 mm 5,5 mm: - 2,1 mm: + Relaiskontakt:...

  • Seite 38: Erläuterung Wichtiger Begriffe

    Erläuterung wichtiger Begriffe Erläuterung wichtiger Begriffe Schließgeräte sind Schließzylinder und Schließgeräte Wandterminals. Mit diesen Schließ- geräten kann der Access Point verbunden werden, wenn diese im Funk-Modus arbeiten. Das Lesemodul ist im Außenknauf des Lesemodul Schließzylinders bzw. des Wand- terminals eingebaut. Es erkennt Ihre Schließmedien.
  • Seite 39 Erläuterung wichtiger Begriffe Eine optionale Master-Karte. Diese RF-INI-Master Karte versetzt Ihre Schließgeräte in den Funkmodus. Sie müssen Ihre Schließgeräte zuerst mit dem RF-INI-Master in den Funkmodus versetzen, da sonst keine Funkübertragung der Schließgeräte möglich ist. Eine optionale Master-Karte. Mit dieser RF-TRACE-Master Karte können Sie die Qualität Ihrer Funkverbindung überprüfen.

  • Seite 40: Hinweise Zur Herstellergarantie

    Artikelnummer: BRO 2211-001 Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Ohne ausdrückliche schriftliche Erlaubnis der CEStronics darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden. © 2010 CEStronics GmbH, Velbert/Germany...
  • Seite 41 +49 (0)2051-204-0  +33 (0)1-43 07 35 78  +49 (0)2051-204-229  info@fr.ces.eu info@ces.eu www.ces.eu/fr www.ces.eu CEStronics GmbH CESnederland B.V. Friedrichstraße 243 Lage Brink 9 D-42551 Velbert NL- 7317 BD Apeldoorn +49 (0)2051-204-0 +31 (0)55-52 66 89-0   +49 (0)2051-204-229 +31 (0)55-52 66 89-9 ...
