Verwandte Anleitungen für CEStronics CS OMEGA FLEX
Inhaltszusammenfassung für CEStronics CS OMEGA FLEX

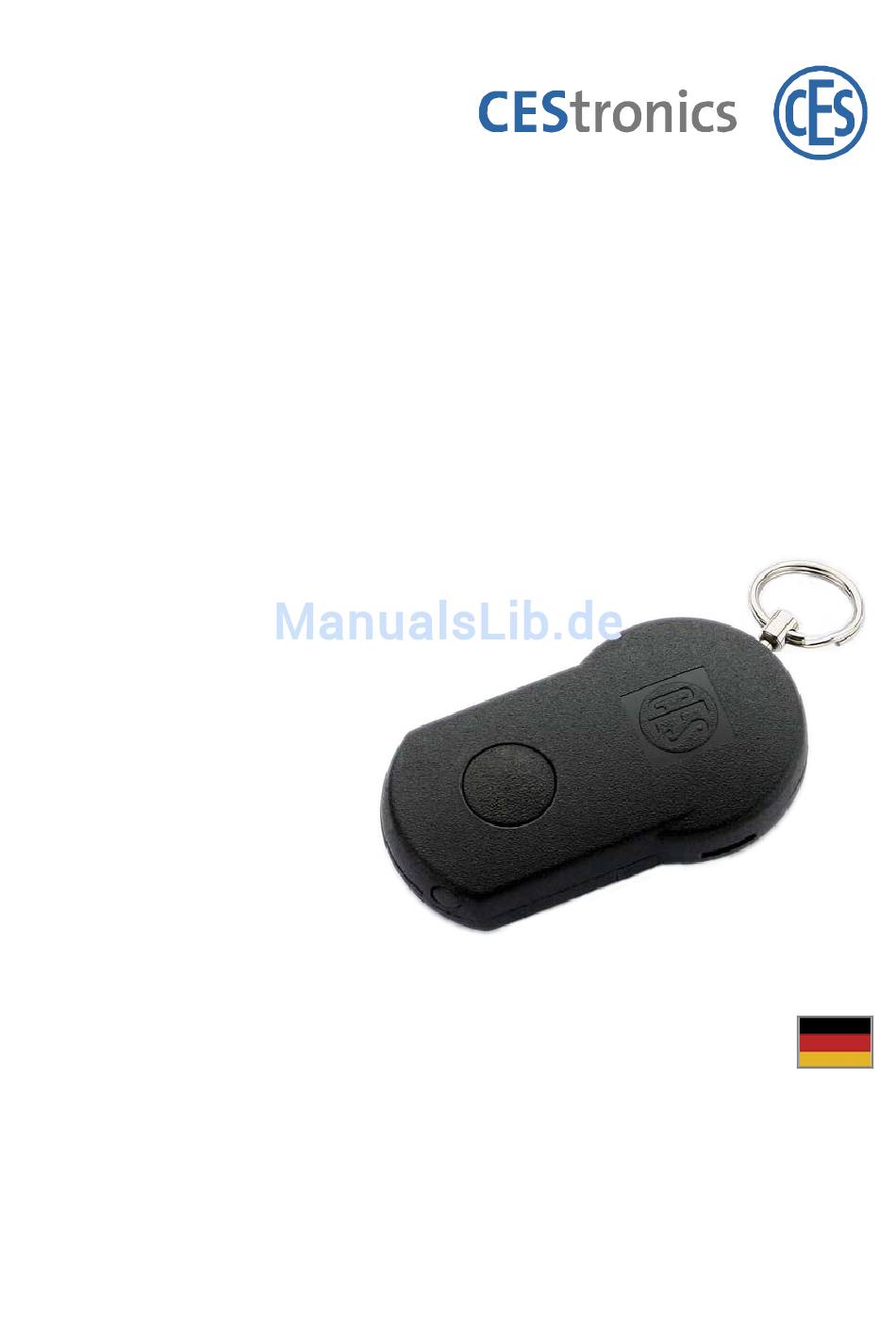

- Seite 1 CS OMEGA FLEX Funkschlüssel Bedienungsanleitung Original Bedienungsanleitung Version 0, 2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Gestaltungsmerkmale ..........4 Vorwort ..............5 Ausführungen ........... 5 Hersteller und Service ........5 Zielgruppe ............6 Zu Ihrer Sicherheit ..........7 Erläuterung der Gefahrenhinweise ...... 7 Bestimmungsgemäßer Gebrauch ......7 CE-Konformitätserklärung ........8 Grundlegende Sicherheitshinweise ...... 9 Hinweise zum Umgang mit Batterien .... - Seite 3 Inhaltsverzeichnis 15 Übersicht über die Signale ........22 15.1 Signalisierung am Schließgerät ......24 16 Programmieren kurz und knapp ......25 16.1 Funkschlüssel berechtigen ........ 26 16.2 Berechtigung Funkschlüssel löschen ....27 16.3 Berechtigung aller Funkschlüssel löschen .... 27 16.4 Einstellen/Ändern der Sendeleistung ....
-
Seite 4: Gestaltungsmerkmale
Gestaltungsmerkmale Gestaltungsmerkmale Die Elemente dieser Bedienungsanleitung sind mit fest- gelegten Gestaltungsmerkmalen versehen: Zusätzliche Informationen zum wirtschaftlichen Gebrauch des OMEGA FLEX-Funkschlüssels Hinweis auf weitere Informationsprodukte Hinweise zur richtigen Entsorgung Handlungsschritte. Tipps mit diesem Symbol erfordern Handlung von Ihnen OMEGA FLEX Funkschlüssel Seite 4 von 30... -
Seite 5: Vorwort
Vorwort Vorwort Diese Bedienungsanleitung hilft Ihnen bei dem bestimmungs- gemäßen, sicheren und vorteilhaften Gebrauch des OMEGA FLEX Funkschlüssels, nachfolgend nur „Funkschlüssel“ genannt. Jede Person, die diesen Funkschlüssel bedient oder entsorgt, muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen und verstanden haben. Bewahren Sie diese Bedienungsanleitung für die gesamte Dauer der Nutzungszeit immer in Ihrer Reichweite auf. -
Seite 6: Zielgruppe
Vorwort 42551 Velbert Tel: +49 (0) 2051-204-0 Fax: +49 (0) 2051-204-229 www.ces.eu Für Unterstützung im Servicefall setzen Sie sich bitte mit Ihrem Fachpartner in Verbindung. Zielgruppe Diese Anleitung wendet sich an Endbenutzer. ACHTUNG Ungewollter Zustand durch Fehlbedienung möglich. Eine Tür kann ungewollt geöffnet werden, wenn Sie Ihre Berechtigungen für den Funkschlüssel nicht sorgfältig vergeben. -
Seite 7: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Erläuterung der Gefahrenhinweise In dieser Bedienungsanleitung finden Sie folgende Kategorien von Gefahrenhinweisen: ACHTUNG Diese Hinweise warnen vor Gefährdungen, die zu Sach- oder Umweltschäden führen. Bestimmungsgemäßer Gebrauch Der Funkschlüssel und seine Bestandteile dienen zum Schalten von OMEGA FLEX-Schließgeräten und zur Öffnung von Automatik-Türen und anderen Zugängen. -
Seite 8: Eu-Konformitätserklärung
Zu Ihrer Sicherheit EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie im Internet unter www.ces.eu OMEGA FLEX Funkschlüssel Seite 8 von 30... -
Seite 9: Grundlegende Sicherheitshinweise
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Befolgen Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung, wenn Sie den Funkschlüssel verwenden. Um Verletzungs- und Lebensgefahren zu vermeiden, müssen Sie die folgenden Sicherheitshinweise befolgen: 4.4.1 Explosionsgefahr Stromführende Teile des Funkschlüssels können eine Explosion auslösen. -
Seite 10: Gefahr Durch Klimatische Einflüsse
Zu Ihrer Sicherheit Schützen Sie die elektronischen Bauteile des Funkschlüssels • vor Wasser und anderen Flüssigkeiten. Der Funkschlüssel enthält hochempfindliche elektronische • Bauteile, die durch elektrostatische Aufladung beschädigt oder gestört werden können. Demontieren Sie den Funkschlüssel deshalb nicht in Räumen mit elektrostatischer Aufladung. -
Seite 11: Hinweise Zum Umgang Mit Batterien
Zu Ihrer Sicherheit Hinweise zum Umgang mit Batterien Um Beschädigungen bzw. Umweltverschmutzungen zu vermeiden, halten Sie nachfolgende Bedingungen ein: • Halten Sie Batterien von Kindern fern. Falls eine Batterie verschluckt wurde, suchen Sie umgehend einen Arzt auf. • Prüfen Sie vor dem Einlegen der Batterie, ob die Kontakte im Gerät und an der Batterie sauber sind. -
Seite 12: Einführung
Einführung Einführung Beschreibung Der Funkschlüssel ist eine Fernbedienung für OMEGA FLEX- Wandleser. Er enthält einen aktiven 868 MHz-Transponder und einen passiven 13,56 MHz-Transponder, mit dem Sie OMEGA FLEX-Schließgeräte öffnen können. Die Reichweite bei Benutzung als Fernbedienung beträgt – abhängig von Ihrer Umgebung –... -
Seite 13: Funkschlüssel Verwenden
Berechtigen Sie den Funkschlüssel an Ihrem Schließgerät: Benutzen Sie für die Berechtigung die Bedienungs- anleitung Ihres Schließ- gerätes (siehe auch Seite 25 ff.). Benutzen Sie für die Berechtigung die Bedienungs- anleitung der CEStronics Software Suite. OMEGA FLEX Funkschlüssel Seite 13 von 30... - Seite 14 Funkschlüssel verwenden Öffnen Sie Ihr Schließgerät durch Vorhalten am Schließgerät (passiver Transponder): Am Schließzylinder Am Beschlag Am Wandterminal Bei der Benutzung des Funkschlüssels als passiver Transponder ist die Freigabe auch ohne Batterie möglich. Unberechtigte Schließmedien werden abgewiesen (Signalisierung: 4 x Rot). OMEGA FLEX Funkschlüssel Seite 14 von 30...
- Seite 15 Funkschlüssel verwenden Öffnen Sie Ihr Wandterminal durch Drücken des Tasters (Fernbedienung): Der Mindestabstand zwischen Funkschlüssel und Wandterminal beträgt fünf Meter. Ein Funkschlüssel kann maximal zwei Wandterminals gleichzeitig berechtigen. Das Wandterminal muss in der Software-Suite für die Verwendung mit dem Funkschlüssel konfiguriert und freigeschaltet werden (Siehe Bedienungsanleitung Software- Suite).
-
Seite 16: Einstellen/Ändern Der Sendeleistung
Einstellen/Ändern der Sendeleistung Einstellen/Ändern der Sendeleistung Der Funkschlüssel ermöglicht eine dreistufige Anpassung der Sendeleistung. Zum Anpassen der Sendeleistung wird ein berechtigtes Schließgerät für die Signalisierung benötigt. Sendeknopf mindestens zehn Sekunden drücken und gedrückt halten. Die Signalisierung am Schließgerät wechselt. Bei der gewünschten Sendeleistung den Sendeknopf ... -
Seite 17: Batterie Wechseln
Batterie wechseln Batterie wechseln Deckel abnehmen (mit Münze öffnen) Batterie seitlich herausschieben Neue Batterie mit der richtigen Polarität einsetzen Deckel schließen OMEGA FLEX Funkschlüssel Seite 17 von 30... -
Seite 18: Verlust Eines Schließmediums
Verlust eines Schließmediums Verlust eines Schließmediums ACHTUNG Unberechtigter Zugang zum Schließsystem möglich. Bei Verlust eines Funkschlüssels kann ein möglicher Finder Zugang zu Ihrem Schließsystem erhalten. Bewahren Sie den Funkschlüssel sicher auf, damit er nur Berechtigten zugänglich ist. Sperren oder löschen Sie bei Schlüsselverlust ... -
Seite 19: Wartung Und Ersatzteile
Fehler beseitigen Wartung und Ersatzteile Der Funkschlüssel benötigt keine Wartung oder Ersatzteile. Für Unterstützung im Servicefall setzen Sie sich bitte mit Ihrem Fachpartner in Verbindung. Fehler beseitigen Symptom Mögliche Ursache und Abhilfe Tür öffnet sich nicht Sie haben einen unberechtigten bei vorgehaltenem Funkschlüssel verwendet. -
Seite 20: Entsorgen
Entsorgen Entsorgen Werfen Sie den Funkschlüssel, Batterien oder Teile des FLEX-Funkschlüssels keinesfalls in den normalen Hausmüll. Bitte beachten Sie dazu Ihre geltenden nationalen und regionalen Vorschriften. Unsere Verpackungen werden aus umweltfreundlichen, wieder verwertbaren Materialien hergestellt. Im Einzelnen sind dies: Außenverpackungen und Einlagen aus Pappe, Einlagen und Schutzfolien aus Polyethylen (PE). -
Seite 21: Technische Daten
Technische Daten Technische Daten Artikelnummer Funkschlüssel OMEGA FLEX Fernbedienung für Wandleser; Funkschlüssel Integrierter aktiver 868 MHz- Transponder und passiver 13,56 MHz-Transponder für Mifare Classic 1k/4k und alle Medien ISO 14443, DESFire EV1 sowie LEGIC prime, advant Abmessungen Breite/Länge: ca. 34 × 58 mm, Höhe: ca. -
Seite 22: Übersicht Über Die Signale
Übersicht über die Signale Übersicht über die Signale Normaler Betrieb mit Funkschlüssel Bedeutung Signalart Signal Berechtigter Zutritt Beeper 1 × kurz LED grün 1 × kurz Unberechtigter Beeper 4 × kurz Zutrittsversuch LED rot 4 × kurz Programmierung mit Master-Medien Bedeutung Signalart Signal... - Seite 23 Übersicht über die Signale Programmierung mit RF-Master-Set Bedeutung Signalart Signal Lernmodus einschalten Beeper 1 × kurz, nach Verlassen des Feldes Leuchtet solange LED grün Medium im Feld ist Lernmodus ausschalten Beeper 1 × lang, nach Verlassen des Feldes Leuchtet solange LED grün Medium im Feld ist Lernmodus aktiv...
-
Seite 24: Signalisierung Am Schließgerät
Übersicht über die Signale 15.1 Signalisierung am Schließgerät Die Signalisierung ist für alle Arten von Schließ- geräten gleich (im Beispiel: Schließzylinder). Berechtigter Zugang 1 x grün Unberechtigter Zugang 4 x rot Unberechtigtes Mastermedium 1 x lang, rot Unberechtigtes Mastermedium während des Anlernens mit System-Master 1 x lang, grün/rot OMEGA FLEX Funkschlüssel... -
Seite 25: Programmieren Kurz Und Knapp
Programmieren kurz und knapp Programmieren kurz und knapp ACHTUNG Ungewolltes Löschen der Berechtigungen möglich. Wenn nicht anders angegeben, halten Sie die Medien ca. eine Sekunde vor den Leser. Halten Sie die entsprechenden Medien immer nur solange vor den Leser, wie in den Anweisungen angegeben. -
Seite 26: Funkschlüssel Berechtigen
Programmieren kurz und knapp 16.1 Funkschlüssel berechtigen OMEGA FLEX Funkschlüssel Seite 26 von 30... -
Seite 27: Berechtigung Funkschlüssel Löschen
Programmieren kurz und knapp 16.2 Berechtigung Funkschlüssel löschen 16.3 Berechtigung aller Funkschlüssel löschen OMEGA FLEX Funkschlüssel Seite 27 von 30... -
Seite 28: Einstellen/Ändern Der Sendeleistung
Programmieren kurz und knapp 16.4 Einstellen/Ändern der Sendeleistung OMEGA FLEX Funkschlüssel Seite 28 von 30... -
Seite 29: Hinweise Zur Herstellergewährleistung
Hinweise zur Herstellergewährleistung Hinweise zur Herstellergewährleistung Gemäß unserer AGBs sind nachfolgende Schäden nicht durch die Herstellergewährleistung abgedeckt: Schäden an äußeren mechanischen Teilen sowie Schäden als • Folge von normalem Gebrauch und Verschleiß. Schäden durch Geschehnisse oder Einflüsse von außen. • Schäden durch falsche Bedienung.
