3

Bedienung

3 Bedienung
3.1

Elemente des Bedienfelds

Hinter der Blende der Regelung befindet sich der Basis-
controller (BC10), der die Grundbedienung der Hei-
zungsanlage oder des Heizkessels
Logano plus GB202-62/95 ermöglicht.
Bei einer Heizungsanlage mit mehreren Heiz-
kesseln (Kaskadensystem) müssen die Ein-
stellungen am Regelgerät jedes Heizkessels
vorgenommen werden.
V Blende des Regelgerätes hochklappen, um an das
Bedienfeld des Basiscontrollers zu gelangen.
2 3 4
1 12 11 10 9 8

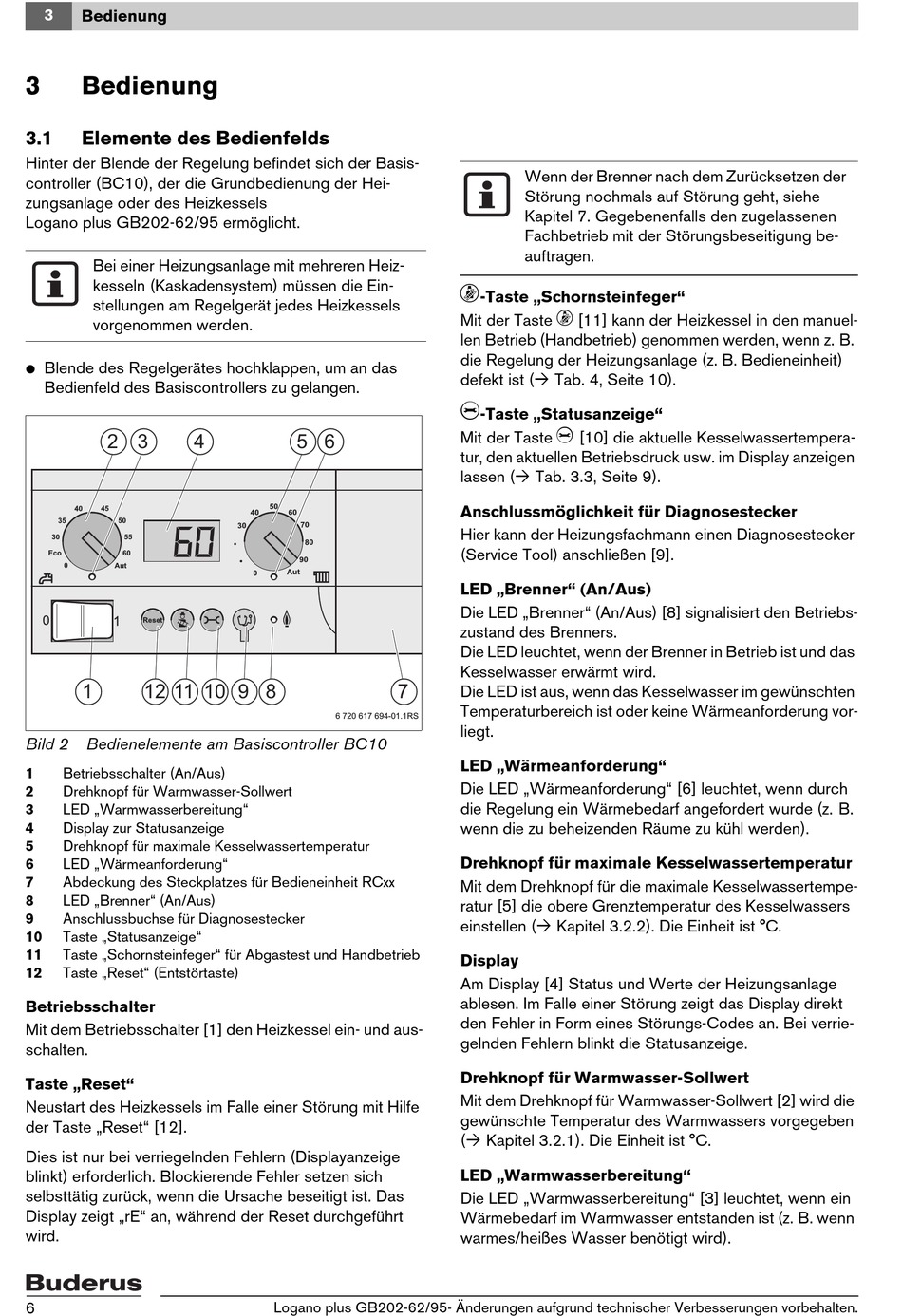

Bild 2 Bedienelemente am Basiscontroller BC10
1 Betriebsschalter (An/Aus)
2 Drehknopf für Warmwasser-Sollwert
3 LED „Warmwasserbereitung"
4 Display zur Statusanzeige
5 Drehknopf für maximale Kesselwassertemperatur
6 LED „Wärmeanforderung"
7 Abdeckung des Steckplatzes für Bedieneinheit RCxx
8 LED „Brenner" (An/Aus)
9 Anschlussbuchse für Diagnosestecker
10 Taste „Statusanzeige"
11 Taste „Schornsteinfeger" für Abgastest und Handbetrieb
12 Taste „Reset" (Entstörtaste)
Betriebsschalter
Mit dem Betriebsschalter [1] den Heizkessel ein- und aus-
schalten.
Taste „Reset"
Neustart des Heizkessels im Falle einer Störung mit Hilfe
der Taste „Reset" [12].
Dies ist nur bei verriegelnden Fehlern (Displayanzeige
blinkt) erforderlich. Blockierende Fehler setzen sich
selbsttätig zurück, wenn die Ursache beseitigt ist. Das
Display zeigt „rE" an, während der Reset durchgeführt
wird.
6
5 6
7
6 720 617 694-01.1RS
Logano plus GB202-62/95- Änderungen aufgrund technischer Verbesserungen vorbehalten.
Wenn der Brenner nach dem Zurücksetzen der
Störung nochmals auf Störung geht, siehe
Kapitel 7. Gegebenenfalls den zugelassenen
Fachbetrieb mit der Störungsbeseitigung be-
d
auftragen.
d
-Taste „Schornsteinfeger"
Mit der Taste [11] kann der Heizkessel in den manuel-
len Betrieb (Handbetrieb) genommen werden, wenn z. B.
e
die Regelung der Heizungsanlage (z. B. Bedieneinheit)
defekt ist ( Tab. 4, Seite 10).
e
-Taste „Statusanzeige"
Mit der Taste [10] die aktuelle Kesselwassertempera-
tur, den aktuellen Betriebsdruck usw. im Display anzeigen
lassen ( Tab. 3.3, Seite 9).
Anschlussmöglichkeit für Diagnosestecker
Hier kann der Heizungsfachmann einen Diagnosestecker
(Service Tool) anschließen [9].
LED „Brenner" (An/Aus)
Die LED „Brenner" (An/Aus) [8] signalisiert den Betriebs-
zustand des Brenners.
Die LED leuchtet, wenn der Brenner in Betrieb ist und das
Kesselwasser erwärmt wird.
Die LED ist aus, wenn das Kesselwasser im gewünschten
Temperaturbereich ist oder keine Wärmeanforderung vor-
liegt.
LED „Wärmeanforderung"
Die LED „Wärmeanforderung" [6] leuchtet, wenn durch
die Regelung ein Wärmebedarf angefordert wurde (z. B.
wenn die zu beheizenden Räume zu kühl werden).
Drehknopf für maximale Kesselwassertemperatur
Mit dem Drehknopf für die maximale Kesselwassertempe-
ratur [5] die obere Grenztemperatur des Kesselwassers
einstellen ( Kapitel 3.2.2). Die Einheit ist °C.
Display
Am Display [4] Status und Werte der Heizungsanlage
ablesen. Im Falle einer Störung zeigt das Display direkt
den Fehler in Form eines Störungs-Codes an. Bei verrie-
gelnden Fehlern blinkt die Statusanzeige.
Drehknopf für Warmwasser-Sollwert
Mit dem Drehknopf für Warmwasser-Sollwert [2] wird die
gewünschte Temperatur des Warmwassers vorgegeben
( Kapitel 3.2.1). Die Einheit ist °C.
LED „Warmwasserbereitung"
Die LED „Warmwasserbereitung" [3] leuchtet, wenn ein
Wärmebedarf im Warmwasser entstanden ist (z. B. wenn
warmes/heißes Wasser benötigt wird).
