STEINEL Spot ONE Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Spot ONE:
Inhaltsverzeichnis
  • Zu diesem Dokument
  • Allgemeine Sicherheitshinweise
  • Elektrischer Anschluss
  • Montage
  • Schwenkbereich der Leuchte / Leuchtmittelwechsel
  • Leuchtmittelwechsel
  • Wartung
  • Konformitätserklärung
  • Herstellergarantie
  • Technische Daten
  • Betriebsstörungen
  • About this Document
  • General Safety Precautions
  • Electrical Connection
  • Maintenance
  • Declaration of Conformity
  • Manufacturer's Warranty
  • Technical Specifications
  • Troubleshooting
  • À Propos de Ce Document
  • Consignes de Sécurité Générales
  • Branchement Électrique
  • Montage
  • Déclaration de Conformité
  • Garantie du Fabricant
  • Caractéristiques Techniques
  • Over Dit Document
  • Algemene Veiligheidsvoorschriften
  • Elektrische Aansluiting
  • Conformiteitsverklaring
  • Technische Gegevens
  • Allacciamento Elettrico
  • Funzionamento
  • Manutenzione
  • Dichiarazione DI Conformità
  • Garanzia del Produttore
  • Dati Tecnici
  • Disturbi DI Funzionamento
  • Acerca de Este Documento
  • Indicaciones Generales de Seguridad
  • Conexión Eléctrica
  • Montaje
  • Mantenimiento
  • Declaración de Conformidad
  • Datos Técnicos
  • Fallos de Funcionamiento
  • Sobre Este Documento
  • Instruções de Segurança Gerais
  • Ligação Elétrica
  • Declaração de Conformidade
  • Garantia Do Fabricante
  • Dados Técnicos
  • Falhas de Funcionamento
  • Om Detta Dokument
  • Allmänna Säkerhetsanvisningar
  • Elektrisk Anslutning
  • Tekniska Data
  • Om Dette Dokument
  • Generelle Sikkerhedsanvisninger
  • Elektrisk Tilslutning
  • Overensstemmelseserklæring
  • Tekniske Data
  • Yleiset Turvaohjeet
  • Valmistajan Takuu
  • Tekniset Tiedot
  • Om Dette Dokumentet
  • Generelle Sikkerhetsinstrukser
  • Elektrisk Tilkobling
  • Tekniske Spesifikasjoner
  • Γενικές Υποδείξεις Ασφάλειας
  • Ηλεκτρική Σύνδεση
  • Δήλωση Συμμόρφωσης
  • Εγγύηση Κατασκευαστή
  • Tεχνικά Δεδομένα
  • Bu Doküman Hakkında
  • Genel Güvenlik Uyarıları
  • Elektrik Bağlantısı
  • Uygunluk Beyanı
  • Teknik Özellikler
  • Általános Biztonsági Útmutatások
  • Elektromos Csatlakozás
  • Megfelelőségi Nyilatkozat
  • Gyári Garancia
  • Műszaki Adatok
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Spot ONE
Spot ONE S
Spot ONE SC
Spot DUO S
Spot DUO SC
DE
GB
FR
NL
IT
ES
PT
SE
DK
FI
NO
GR
TR
HU
Inhaltsverzeichnis
loading

Verwandte Anleitungen für STEINEL Spot ONE

Inhaltszusammenfassung für STEINEL Spot ONE

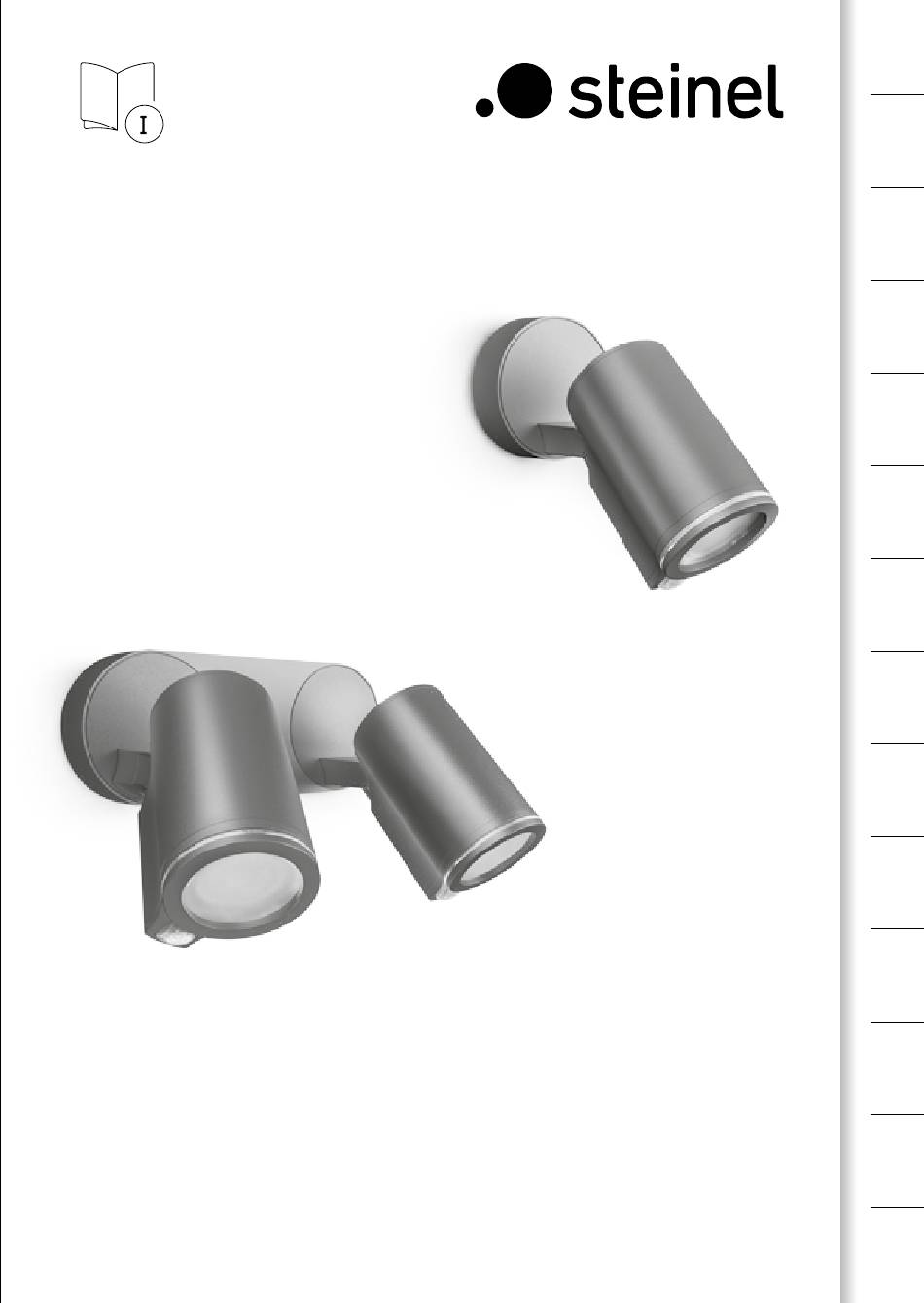

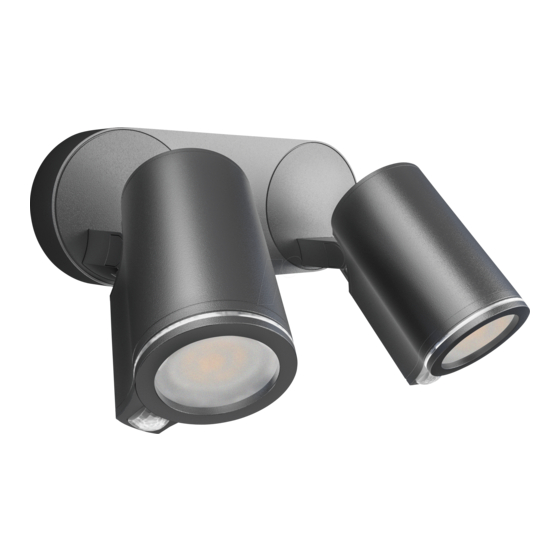

  • Seite 1 Spot ONE Spot ONE S Spot ONE SC Spot DUO S Spot DUO SC...
  • Seite 2 DE ..8 Textteil beachten! GB . . . 18 Follow written instructions! FR . . . 27 Se référer à la partie texte ! NL . . . 37 Neem de tekst in acht! IT ..46 Seguire attentamente le istruzioni! ES .
  • Seite 3 247 mm 45° max 10 m 175 mm Ø 69 mm ~ 2 m...
  • Seite 4 150° 180° 150° 120° 120° 90° 90° 60° 60° 1200 30° 0° 30° cd / 1000 lm...
  • Seite 5 Ø 6 6 mm...
  • Seite 6 90° 180°...

  • Seite 8: Zu Diesem Dokument

    • Nur Original-Ersatzteile verwenden. • Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden. • Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet. 3. Spot ONE / Spot ONE S / Spot DUO S Spot ONE SC / Spot DUO SC Bestimmungsgemäßer Gebrauch – LED-Leuchte zur Wandmontage im Außenbereich Spot ONE S / Spot DUO S...

  • Seite 9: Elektrischer Anschluss

    Sicherungsschraube Leuchtenfuß Leuchtengehäuse Dämmerungseinstellung (nur Spot ONE S / DUO S) Zeiteinstellung (nur Spot ONE S / DUO S) Erfassungsbereich Spot ONE S / DUO S (Abb. 3.6-3.8) Lichtstärkeverteilung (Abb. 3.9) 4. Elektrischer Anschluss Schaltplan (Abb. 4.1) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: Phase (meistens schwarz, braun oder grau) Neutralleiter (meistens blau) Schutzleiter (grün/gelb)

  • Seite 10: Montage

    anschließend wieder spannungsfrei schalten. Phase (L), Neutralleiter (N) und Schutz- leiter (PE) werden an der Anschlussklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden.
  • Seite 11 6. Funktion Spot ONE S / Spot DUO S Werkseinstellungen – Dämmerungseinstellung: 1.000 Lux – Zeiteinstellung: 8 Sekunden Dämmerungseinstellung (Abb. 6.2 F) Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden. – Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig) gestellt = Dämmerungsbetrieb (ca. 2 Lux) –...

  • Seite 12: Schwenkbereich Der Leuchte / Leuchtmittelwechsel

    Smart Remote App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth- fähiges Smartphone oder Tablet erforderlich. Android Folgende Funktionen sind über die Smart Remote App einstellbar: –...

  • Seite 13: Wartung

    Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. 10. Konformitätserklärung Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp Spot ONE SC / Spot DUO SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de...

  • Seite 14: Herstellergarantie

    Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbe- D E U zeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der J A H R Garantiezeit sorgfältig aufzubewahren.

  • Seite 15: Technische Daten

    12. Technische Daten Abmessungen (Ø × T) Spot ONE / ONE S / ONE SC: Ø 97 × 175 mm (H × B × T) Spot DUO S / DUO SC: 98 × 247 × 175 mm Netzspannung 220-240 V, 50/60Hz Leistungsaufnahme (P Spot ONE: 6,7 W Spot DUO S: 2 × 7,5 W Spot ONE S: 7,5 W Spot DUO SC: 14,6 W...
  • Seite 16 Zeiteinstellung Spot ONE / DUO S: 8 s - 35 min Spot ONE / DUO SC: 5 s - 60 min Dämmerungseinstellung Spot ONE / DUO S: 2-1.000 Lux Spot ONE / DUO SC: 2-2.000 Lux Schutzart IP44 Schutzklasse Umgebungstemperatur -20 - +40 °C Frequenz Bluetooth Spot ONE / DUO SC: 2,4 - 2,48 GHz...

  • Seite 17: Betriebsstörungen

    13. Betriebsstörungen Störung Ursache Abhilfe LED-Leuchte schaltet ■ Sicherung hat ausgelöst, ■ Sicherung einschalten, nicht ein nicht eingeschaltet, tauschen, Netzschalter Leitung unterbrochen einschalten; Leitung mit Spannungsprüfer überprüfen ■ Kurzschluss ■ Anschlüsse überprüfen ■ Leuchtmittel defekt ■ Leuchtmittel wechseln Sensor-LED-Leuchte ■ bei Tagesbetrieb, Däm- ■...
  • Seite 146 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
