DEUTSCH
ELEKTRISCHE INSTALLATION + ADRESSIERUNG
Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal unter
Beachtung der in Ihrem Land geltenden Vorschriften zur elektrischen und mechanischen
Sicherheit durchgeführt werden.

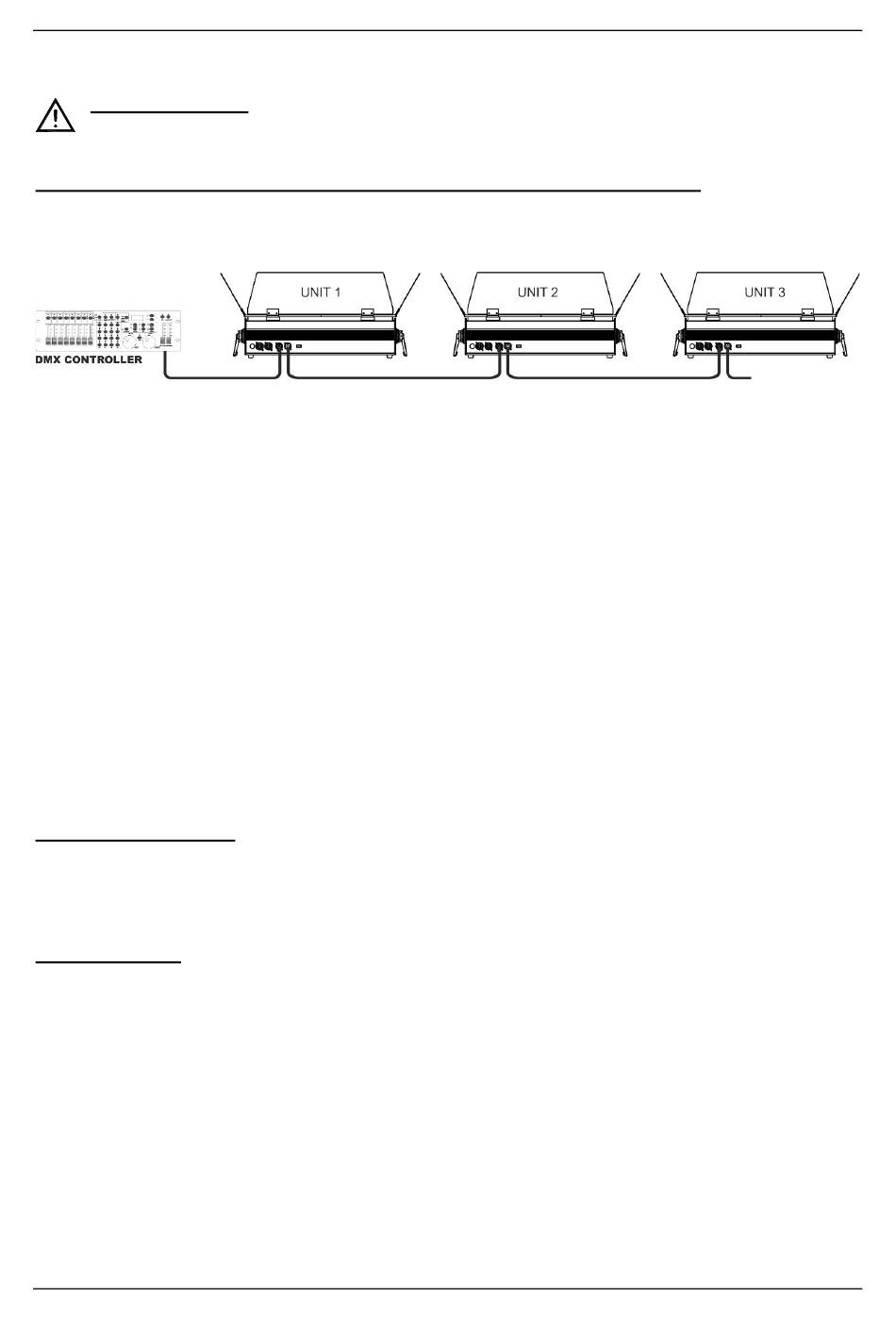

ELEKTRISCHE INSTALLATION FÜR ZWEI ODER MEHR GERÄTE IM DMX-MODUS:
Verwenden Sie diese Funktion, wenn Sie die Projektoren mit einem beliebigen DMX-Controller steuern
möchten..
• Schließen Sie die Projektoren wie in der Zeichnung unten gezeigt an.
• Stellen Sie zunächst die Projektoren in den gewünschten DMX-Modus: Schauen Sie sich die verschiedenen
DMX-Tabellen an und wählen Sie diejenige aus, die Ihnen am besten passt.
• Geben Sie allen Projektoren eine Startadresse: jeder Projektor zeigt seine Startadresse an, achten Sie
darauf, dass sich die Adressen nicht überschneiden!
Einige allgemeine Informationen über DMX:
• Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeitssignal zur Steuerung intelligenter Lichtgeräte. Sie
müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen, symmetrischen DMX-Kabel
"verketten". Es werden sowohl XLR-3-Pin- als auch XLR-5-Pin-Stecker verwendet, wobei XLR-3-Pin beliebter ist.
• Pin-Belegung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
• Pin-Belegung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht
benutzt.
• Um ein seltsames Verhalten der Lichteffekte aufgrund von Interferenzen zu vermeiden, müssen Sie einen 90Ω bis
120Ω Abschlusswiderstand am Ende der Kette verwenden. Verwenden Sie niemals Y-Splitterkabel, das funktioniert
einfach nicht!
• Stellen Sie sicher, dass alle Geräte an das Stromnetz angeschlossen sind.
• Jedes Gerät in der Kette hat seine eigene Startadresse, damit es weiß, welche Befehle vom Steuergerät es zu
dekodieren hat.
BEDIENUNGSANLEITUNG
STANDALONE-BETRIEB
• Schließen Sie den/die Projektor(en) an das Stromnetz an.
• Vergewissern Sie sich, dass die Option "No DMX" im Setup-Menü auf "No DMX" eingestellt ist: Standalone
• Mit dem "Color Temp"-Regler (15) und dem "Dimmer"-Regler (16) können Sie nun die gewünschte
Farbtemperatur und Lichtleistung einstellen.
DMX BEDIENUNG
• Verbinden Sie alle Geräte miteinander. Lesen Sie das Kapitel "Elektrische Installation für zwei oder mehr
Geräte im DMX-Modus", um zu erfahren, wie das geht (vergessen Sie nicht, alle Geräte richtig zu
adressieren!)
• Schließen Sie alle Geräte an das Stromnetz an und schalten Sie den DMX-Controller ein.
• Da jedes Gerät seine eigene DMX-Adresse hat, können Sie es individuell steuern. Denken Sie daran, dass
jedes Gerät eine unterschiedliche Anzahl von DMX-Kanälen verwenden kann, je nachdem, welchen DMX-
Modus Sie im MENÜ gewählt haben.
JB SYSTEMS
®
8/11
BEDIENUNGSANLEITUNG
CAM-LITE 200
