Vielen Dank, dass Sie sich für dieses Produkt von JB Systems
Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen
zu können, sowie zu Ihrer eigenen Sicherheit.
Dieses Gerät ist funkentstört. Das Gerät entspricht den aktuellen europäischen Anforderungen und
nationalen Leitlinien. Die Konformität wurde nachgewiesen und die entsprechenden Erklärungen und
Unterlagen liegen beim Hersteller vor.
Dieses Gerät wird zur Erzeugung von dekorativen Beleuchtungseffekten in Lichtshows eingesetzt.
Kaufen Sie einfach einen Effekt und Sie haben sie alle!
Dieser unglaubliche Effekt mischt 3 unterschiedliche Effekte und erzeugt wunderbare Kombinationen:
LED-Effekt, ähnlich wie bei unserem LED DEVIL (5 Stk. 3 Watt LEDs mit unterschiedlichen Farben:
Rot, Grün, Blau, Orange, Weiß).
LED-STROBE: leistungsstarke weiße LEDs (8 Stk. 1 Watt).
LASER-Effekt: wunderbare rote (150 mW)/grüne (50 mW) Lasermuster.
Viele verschiedene interne Programmen um das Leben einfach zu gestalten!
DMX-Controller: 1 Kanal für eine einfache Bedienung oder 9 Kanäle für vollständige Steuerung.
Standalone: Musikaktiviert (internes Mikrofon) oder Automatik.
Master/Slave: Wundervoll synchronisierte Shows.
3-stelliges LED-Display für einfache Navigation im Menü.
IEC-Netzeingang + -ausgang für eine einfache Verkettung.
Schlüsselbetätigter Ein-/Ausschalter und Notschalter (Verriegelung)-Eingang für zusätzliche Sicherheit.
Entspricht EN/IEC 60825-1 2007 für Lasersicherheit.
Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen
Schaden aufweisen, benutzen Sie es nicht, sondern wenden Sie sich unverzüglich an Ihren Händler.
Wichtiger Hinweis: Dieses Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,
dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung
hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler
übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung
entstanden sind.
Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte an einem sicheren Ort aufbewahren. Bei
Verkauf oder sonstiger Weitergabe des Geräts bitte die Bedienungsanleitung beifügen.
Packungsinhalt prüfen:
Vergewissern Sie sich, dass folgende Artikel mitgeliefert wurden:

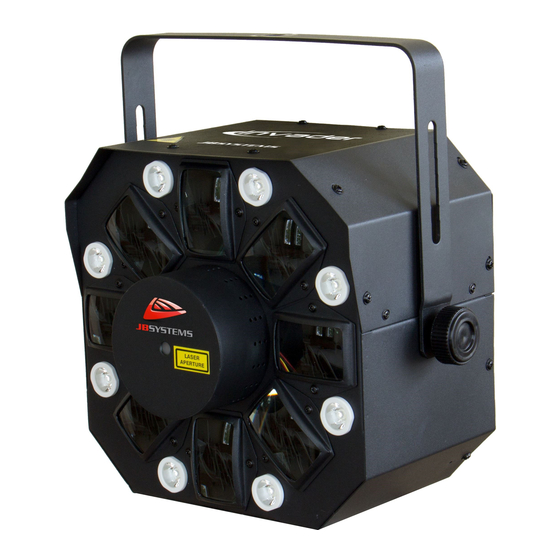

INVADER
2 Schlüssel (für Schlüsselschalter)
Reserve-Anschluss für Not-Aus
Netzkabel
Gebrauchsanweisungen
®
entschieden haben. Bitte lesen Sie diese
Werbung
Verwandte Anleitungen für JB Systems INVADER
Inhaltszusammenfassung für JB Systems INVADER
- Seite 1 ® Vielen Dank, dass Sie sich für dieses Produkt von JB Systems entschieden haben. Bitte lesen Sie diese Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen zu können, sowie zu Ihrer eigenen Sicherheit. Dieses Gerät ist funkentstört. Das Gerät entspricht den aktuellen europäischen Anforderungen und nationalen Leitlinien.
- Seite 2 ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie nicht die obere Abdeckung. Im Geräteinneren befinden sich keine vom Benutzer wartbaren Teile. Überlassen Sie Reparatur- und Wartungsarbeiten dem qualifizierten Kundendienst. Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter die Gefahr von Stromschlägen besteht.
- Seite 3 Der Eckpfeiler der Lasersicherheit ist die Norm ANSI Z136.1 (2007), sie bietet Richtlinien für die sichere Nutzung von Lasern und Lasersystemen, indem die Kontrollmechanismen für jede der vier Laserklassen beschrieben werden. Dieses Dokument können Sie bei www.laserinstitute.org erhalten. Bitte beachten Sie, dass JB SYSTEMS nicht für Schäden durch unsachgemäße Installation und unsachgemäßen Betrieb verantwortlich ist!
- Seite 4 1. BÜGEL ZUM AUFHÄNGEN: Mit zwei Knöpfen auf jeder Seite zur Befestigung des Geräts und einer Montageöffnung, um eine Montagevorrichtung zu befestigen. 2. LASER-AUSGANG: Austritt Laserstrahlen Gehäuse. Schauen Sie NIEMALS durch diese Öffnung in das Gerät, wenn der Laser-Effekt eingeschaltet ist! 3.
- Seite 5 11. SPERR-Eingang: Anschluss eines optionalen Notaus-Schalters (siehe Abbildung). Wenn dieser Schalter gedrückt wurde, wird der Laserstrahl sofort ausgeschaltet. Wichtiger Hinweis! Zu Ihrer eigenen Sicherheit empfehlen wir dringend, diesen optionalen Schalter anzuschließen! WENN DER SPERR-EINGANG NICHT ANGESCHLOSSEN WURDE, ERFOLGT KEINE LASER-AUSGABE! Vorübergehende Lösung: Installieren Sie den Reserve-Anschluss am Laser.
-
Seite 6: Musikgesteuerter Modus
Sie können das Gerät auf 4 Weisen in Betrieb nehmen: 1) MUSIKGESTEUERTER MODUS: Das Gerät lässt eine vorprogrammierte Sequenz im Rhythmus der Musik ablaufen. Wählen Sie diesen Modus, wenn nur ein Gerät verwendet wird (Standalone) oder wenn das Gerät das erste Gerät (Master) in eine Kette mit mehreren Geräten ist. -
Seite 7: Slave-Modus
Schauen Sie sich das oben dargestellte Menüdiagramm sorgfältig an. Wählen Sie mit der Taste AUFWÄRTS oder ABWÄRTS einen der Automatik-Modi: Aut 0 = Laser + RGBWA + Weiße LEDs Aut 1 = Laser + RGBWA Aut 2 = Laser + Weiße Leds Aut 3 = RGBWA + Weiße LEDs Aut 4 = RGBWA Aut 5 = Laser... - Seite 8 Weitere Informationen zu DMX512: Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungssystemen. DMX Controller und sämtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel in Reihe durch Störungen muss ein 90 bis 120 Abschlusswiderstand verwendet werden. Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht! Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, so dass er weiß, welche Befehle er vom Controller zu entschlüsseln hat.
- Seite 9 Wert Funktion Kanal 070-084 AUTO 4 085-099 AUTO 5 100-114 AUTO 6 115-129 SOUND 0 130-144 SOUND 1 145-159 SOUND 2 160-174 SOUND 3 175-189 SOUND 4 190-204 SOUND 5 205-220 SOUND 6 221-255 DMX-MODUS 000-009 Blackout 010-014 015-019 Grün 020-024 Blau 025-029...
- Seite 10 Wert Funktion Kanal 155-159 Weiß + Rot + Blau + Bernsteinfarben 160-164 Rot + Grün + Blau + Bernsteinfarben + Weiß 165-209 Automatik (nur einzelne Farben) 210-255 Automatik (zwei Farben gleichzeitig) Automatische Geschwindigkeit (wenn CH 2 zwischen 165 und 255 liegt) CH3 Geschwindigkeit 000-255 Langsam-schnell (nur Farben)
- Seite 11 Stellen Sie sicher, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung der gesamten Teile müssen fest angezogen und rostfrei sein.
