Platzierung des Drehtellers

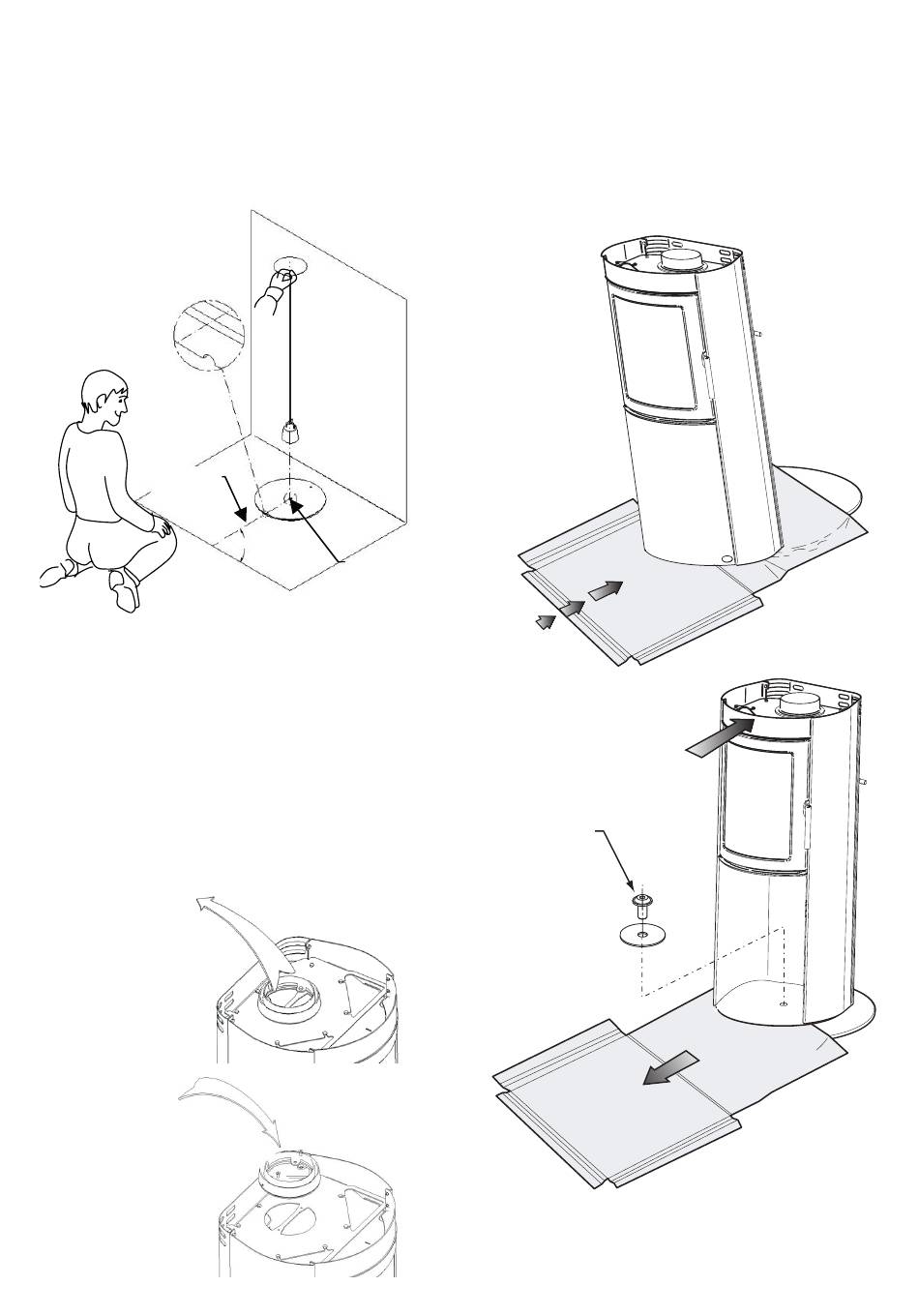

Legen Sie ihn in neutraler Stellung auf den Boden
(s. Abb. 4). Der Kaminofen muss mit der Tür voran in die
Richtung der neutralen Linie weisen.
Überprüfen Sie die Sicherheitsabstände, indem Sie den
Ofen bis zu den Anschlagpunkten drehen. Richten Sie
sich nach Bedienungsanleitung für den Ofen.
Abb. 4
Neutrale
Linie
Schornsteinöffnung in der
Zimmerdecke
Sie wird angezeichnet, wenn der Drehteller korrekt
ausgerichtet ist (s. Abb. 4).
Anbau des drehbaren
Stutzens
Ersetzen Sie den vorhandenen Stutzen (Abb. 5) durch
den drehbaren Stutzen mit Kugellager, der zum Liefe-
rumfang des Drehtellers gehört (Abb. 6).
Abb. 5
Abb. 6
-
90°
Dreh-
punkt
Aufsetzen des Kaminofens auf
den Drehteller
Die mittlere Schraube abschrauben (s. Abb. 2).
Durch Zwischenlegen der Verpackung lassen sich Kratzer
auf dem Drehteller vermeiden. Die Pappe so anlegen, dass
ca. 15 cm von der hinteren Tellerkante frei bleiben. Mit dre-
henden Bewegungen kann nun der Kaminofen auf den Dreh-
teller geschoben werden (s. Abb. 7).
Scan-Line 900 siehe seite 16
Abb. 7
Abb. 8
Mittlere
Schraube
Den Kaminofen ungefähr in seine richtige Position in der
Mitte des Drehtellers schieben. Den Kaminofen nach hinten
kanten, die Pappe entfernen, den Ofen mittig ausrichten und
die mittlere Schraube anziehen (s. Abb. 8).
