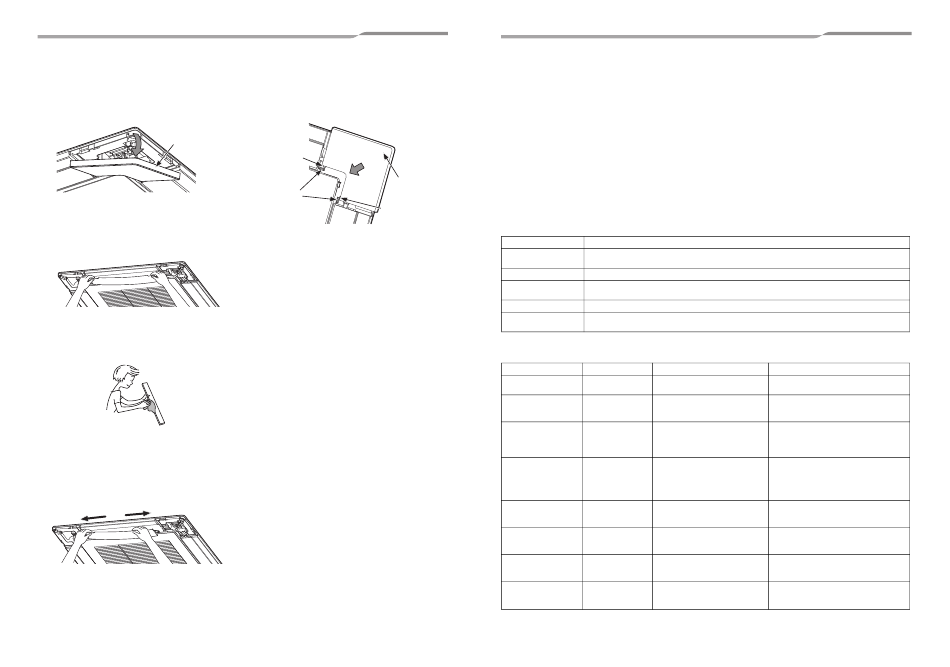

▼ Reinigung der Auslasslamelle
• Die Auslasslamelle kann bei Bedarf zur Reinigung
entfernt werden.
1
• Entfernen Sie die Eckkappe
Eckkappe
2
Entfernen Sie die Auslasslamelle
• Halten Sie beide Enden der Auslasslamelle
fest und biegen Sie die Mitte nach unten, um
sie zu entfernen.
3
Wischen Sie sie mit einem weichen Tuch ab
• Wischen Sie sie nicht mit Wasser ab. Dies
führt zu einer Fehlfunktion.
4
Bringen Sie die Auslasslamelle an
• Drücken Sie zuerst auf eine Seite und führen
Sie dann die andere Seite ein, indem Sie die
Mitte nach unten biegen.
(2) Die Mitte zum Einsetzen
(1) Einführen nach unten biegen
51-DE
5
• Drücken Sie zuerst in Pfeilrichtung auf die
Klauen (2 Stellen), um sie einzusetzen,
drücken Sie auf die Ecke, bis sie einrastet,
und drücken Sie auf die Ecke der Eckkappe,
um sie anzubringen.
Klaue
Eckbereich
Quadratisches
Loch
Klaue
▼ Regelmäßige Wartung
• Aus Umweltschutzgründen wird empfohlen, die Innengeräte und Außengeräte der verwendeten Klimaanlage
regelmäßig zu reinigen und zu warten, um einen effizienten Betrieb der Klimaanlage sicherzustellen.
Wenn die Klimaanlage längere Zeit verwendet wird, wird eine regelmäßige Wartung (einmal im Jahr) empfohlen.
Überprüfen Sie außerdem regelmäßig das Außengerät auf Rost und Kratzer und entfernen Sie sie bei Bedarf
bzw. behandeln Sie es mit einer rostfreien Oberflächenbehandlung.
Als Faustregel gilt: Wenn ein Innengerät täglich 8 Stunden oder länger in Betrieb ist, müssen das Innengerät und
das Außengerät mindestens einmal alle 3 Monate gereinigt werden. Beauftragen Sie einen Fachmann mit den
Reinigungs-/Wartungsarbeiten.
Diese Wartung kann die Nutzungsdauer des Produkts verlängern, wobei dabei Kosten für den Besitzer
entstehen.
Wenn versäumt wird, die Innengeräte und Außengeräte regelmäßig zu reinigen, können Leistungseinbußen,
Vereisung, Wasseraustritt und sogar Kompressordefekte die Folge sein.
Kontrolle vor der Wartung
Die folgende Inspektion muss von einem qualifizierten Installateur oder einem qualifizierten Servicetechniker
durchgeführt werden.
Komponenten
Öffnen Sie das Luftansauggitter, entfernen Sie den Einlauftrichter und den Ventilator und überprüfen
Wärmetauscher*
Sie dann den Wärmetauscher auf Verstopfung oder Beschädigungen.
Ventilatormotor Prüfen Sie, ob abnormale Geräusche zu hören sind.
Öffnen Sie das Luftansauggitter und überprüfen Sie den Ventilator auf Ausschläge, Beschädigungen
Ventilator
oder anhaftenden Staub.
Filter Öffnen Sie das Luftansauggitter und überprüfen Sie den Filter auf Verfärbungen oder Risse.
Entfernen Sie die Blende, den Einlauftrichter und die Ablaufwanne und überprüfen Sie sie auf
Ablaufwanne*
Verstopfung, unnormalen Geruch oder Verunreinigung durch ablaufendes Wasser.
* Informationen zum Entfernen finden Sie in der Wartungsanleitung.
▼ Wartungsliste
Komponente Gerät
Wärmetauscher Innen/Außen
Ventilatormotor Innen/Außen
Filter Innengerät
Ventilator Innengerät
Luftfiltergrill/
Innen/Außen
Luftauslassgrill
Ablaufwanne Innengerät
Deckenblende,
Innengerät
Lüftungsschlitze
Außenseite Außengerät
– 26 –
Inspektionsmethode
Überprüfung (visuell/auditiv) Wartung
Verstopfung durch Staub/ Waschen Sie den Wärmetauscher ab,
Schmutz, Kratzer wenn er verstopft ist.
Nehmen Sie die geeigneten Maßnahmen
Klang vor, wenn ungewöhnliche Geräusche zu
hören sind.
• Waschen Sie den Filter mit Wasser ab,
wenn er verunreinigt ist.
Staub/Schmutz, Bruchstellen
• Tauschen Sie den Filter aus, wenn er
beschädigt ist.
• Vibrationen, Auswuchtung • Tauschen Sie den Ventilator aus, wenn
starke Vibrationen auftreten oder wenn
• Staub/Schmutz, Aussehen
er nicht mehr ausgewuchtet ist.
• Bürsten oder waschen Sie den Ventilator
ab, wenn er verschmutzt ist.
Reparieren oder tauschen Sie die Gitter
Staub/Schmutz, Kratzer aus, wenn sie verformt oder beschädigt
sind.
Verstopfung durch Staub/ Reinigen Sie die Ablaufwanne und
Schmutz, Verschmutzung des überprüfen Sie die Abwärtsneigung auf
Ablaufs einen gleichmäßigen Ablauf.
Waschen Sie die Teile ab, wenn sie
Staub/Schmutz, Kratzer verschmutzt sind, oder behandeln Sie sie
mit einer Reparaturbeschichtung.
• Rost, Ablösen der Isolierung
Verwenden Sie eine
• Abblättern/ablösen der
Reparaturbeschichtung.
Beschichtung
