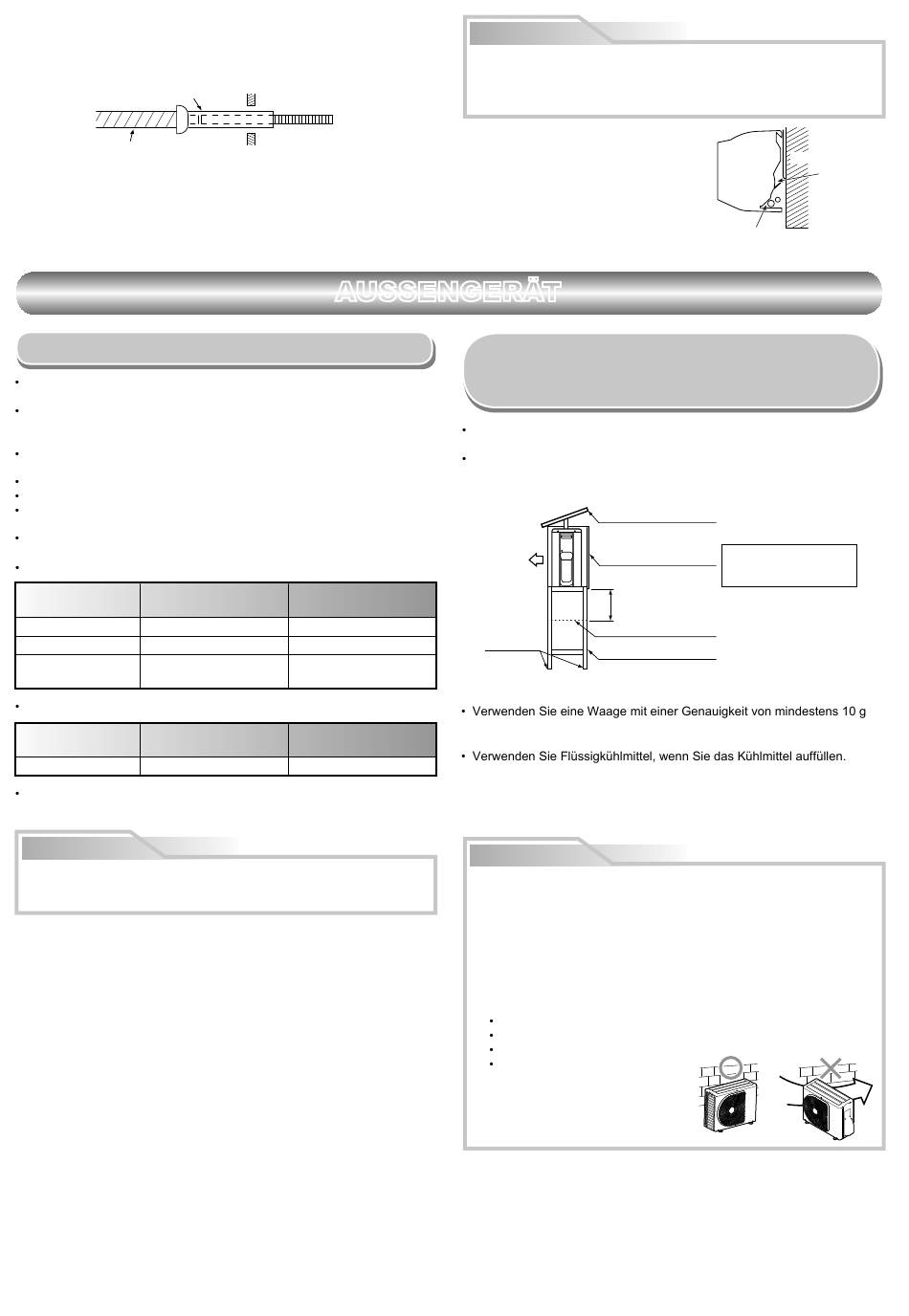

2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser
problemlos nach außen abläuft.
3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle
der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken.
Leitungshülle
Ablaufschlauch Innenseite des
Raums

Aufstellungsort

Einen Aufstellort wählen, der ausreichend Platz rund um das Außengerät
bietet, wie in der Zeichnung gezeigt
Das Gerät an einem Ort aufstellen, der das Gewicht des Geräts
aufnehmen kann und an dem das Betriebsgeräusch sowie die Vibrationen
des Geräts nicht verstärkt werden
Einen Ort wählen, an dem das Geräusch bzw. die Auslaßluft nicht zu einer
Belästigung der Nachbarn führen könnte
Der Aufstellort sollte möglichst vor starker Windeinwirkung geschützt sein.
Am Aufstellort dürfen keine brennbaren Gase vorhanden sein
Das Gerät darf nicht so aufgestellt weden, daß es zu einer
Durchgangsbehinderung führt
Wenn das Außengerät in einer erhöhten Position montiert werden soll,
müssen die Füße unbedingt gesichert werden.
Die zulässige Länge der Anschlussleitung.
RAS-05, 07, 10,
Modell
13J2AVG-E
Ungeladen Bis zu 15 m
Maximale Länge
Zusätzliche
Kältemittelbefüllung
Die zulässige Höhe des Aufstellungsortes des Außengerätes.
RAS-05, 07, 10,
Modell
13J2AVG-E
Maximale Höhe
Das Gerät an einem Ort aufstellen, an dem das Ablaufwasser keine
Probleme verursacht
VORSICHT
Wenn das Außengerät an einem Ort installiert wird, an dem das Abf
usswasser Probleme verursachen könnte, ist die Stelle der Leckage mit
einem Silikonkleber oder einer Dichtungsmasse dicht zu verschließen.
Verlängerung des
Ablaufschlauchs
AUSSENGERÄT
RAS-16, 18J2AVG-E
Bis zu 15 m
15 m 20 m
- 16 - 20 m (20 g / 1 m)
RAS-16, 18J2AVG-E
12 m 12 m
VORSICHT
Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung
zu gewährleisten.
Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung
von Gegenständen verursachen.
Dieses Klimagerät ist so konstruiert, daß
das an der Geräterückseite anhaftende
Kondenswasser in die Ablaufwanne
abgeleitet wird. Aus diesem Grund dürfen
Netzkabel und andere Komponenten nicht
an der Ablaufführung verlegt werden.
Vorsichtsmaßnahmen beim Einbau
in Regionen mit Schneefall und
kalten Temperaturen
Verwenden sie für den Wasserabfl uss nicht den mitgelieferten Abfl ussnippel.
Lassen Sie das Wasser direkt aus den Abfl usslöchern abfl ießen.
Bauen Sie einen Halterahmen und eine Schutzhaube über das Gerät, um
das Außenmodul vor Schneeansammlungen zu schützen.
* Verwenden sie keine doppelstöckige Anordnung
Vorderseite
Mindestens
50 cm
Schneeansammlungs-Linie
Ankerbolzen
Vorsichtsmaßnahmen beim Hinzufügen von Kühlmittel
pro Markierungsstrich, wenn Sie Kühlmittel hinzufügen.
Verwenden Sie keine Badezimmerwaage oder ein ähnliches Instrument.
Da das Kühlmittel in flüssiger Form vorliegt, kann es schnell befüllt
werden.
Führen Sie den Befüllvorgang daher vorsichtig durch und füllen Sie das
Kühlmittel nach und nach ein.
VORSICHT
1. Das Außengerät so installieren, daß die Luftauslässe nicht blockiert sind.
2. Wenn das Außengerät an einer Stelle montiert wird, die starken
Windeinwirkungen ausgesetzt ist, wie zum Beispiel in Meeresnähe
oder in den oberen Stockwerken eines Hochhauses, muß das
Gebläse mit einer Windhutze oder einer Abschirmung versehen
werden, um einen normalen Betrieb des Gebläses zu gewährleisten.
3. In Gebieten mit starken Winden das Gerät an windgeschützten Stellen
installieren.
4. Eine Installation an folgenden Orten kann zu Problemen führen.
Installieren Sie das Gerät daher nicht an solchen Orten.
Orte, die mit Maschinenöl verunreinigt sind
Salzreiche Umgebung, zum Beispiel an der Küste
Orte, an denen Schwefelgas vorkommt
Orte, an denen es zu
Hochfrequenzwellen, ausgelöst
zum Beispiel durch Audiogeräte,
Schweißgeräte und medizinische
Geräte, kommenkann
8
Wand
Für Leitungen
vorgesehener Bereich
Schneeschutz-Platte
Mindestens 50 cm oberhalb
Schneeschutz-Haube
der Schneeansammlungslinie
einbauen.
Halterahmen
Starker
wind
Ablaufführung
