Toshiba RAS-24J2AVSG-E1 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RAS-24J2AVSG-E1:
- Installationsanleitung (18 Seiten) ,
- Installationsanleitung (20 Seiten)
Verwandte Anleitungen für Toshiba RAS-24J2AVSG-E1
Inhaltszusammenfassung für Toshiba RAS-24J2AVSG-E1

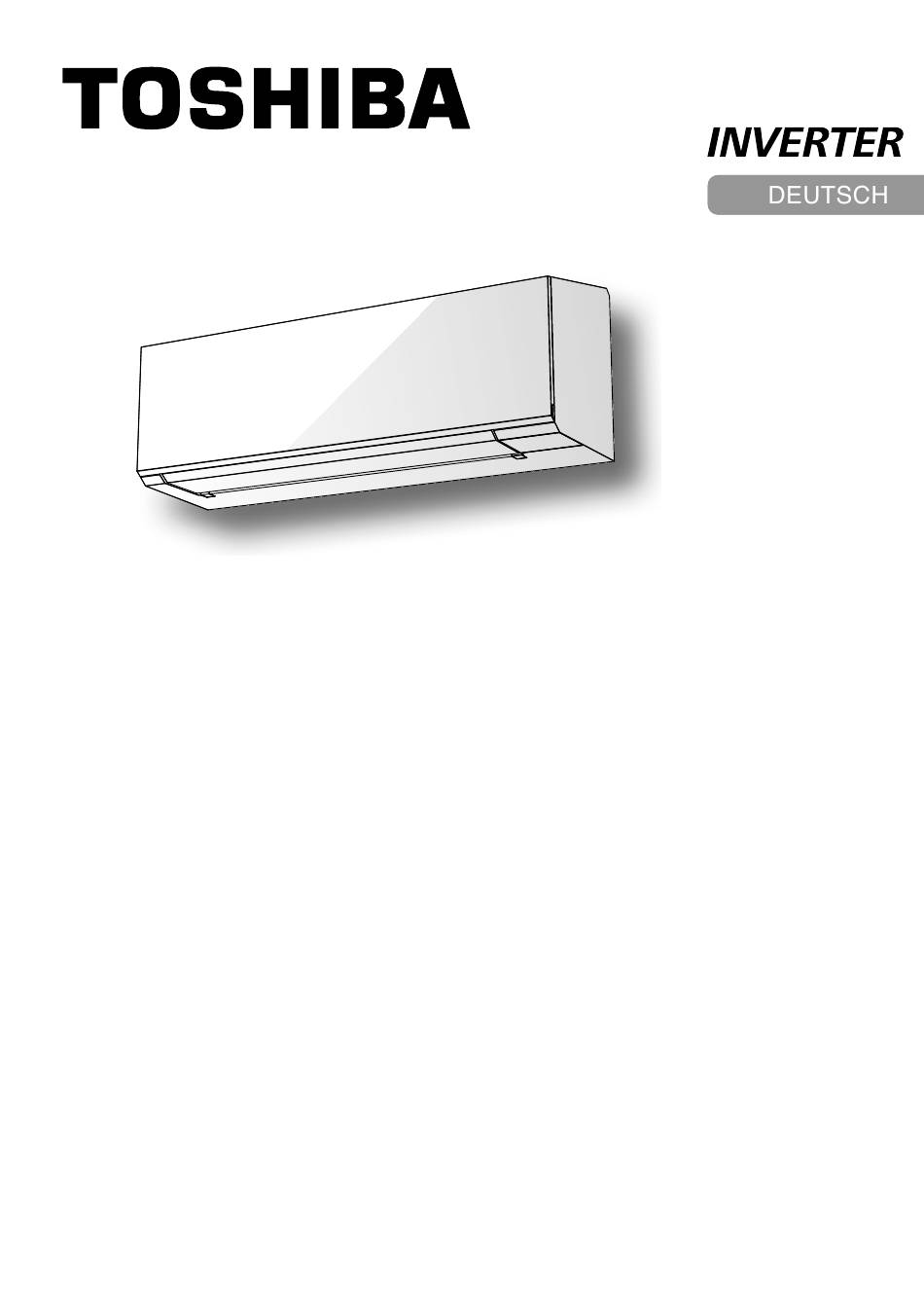

- Seite 1 BEDIENUNGSANLEITUNG KLIMAANLAGE (SPLIT-TYP) Für den allgemeinen öffentlichen Gebrauch Innengerät RAS-B07, 10, 13, 16, 18, 22, 24G3KVSG-E RAS-B07, 10, 13, 16, 18, 22, 24G3KVSGB-E Außengerät RAS-07, 10, 13, 16, 18, 22, 24J2AVSG-E1 1144250202...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in dieser Anleitung sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. Warnanzeigen an der Klimaanlage ■ Warnanzeige Beschreibung VORSICHT CAUTION EXPLOSIONSGEFAHR BURST HAZARD Öffnen Sie vor dem Arbeitsgang die Open the service valves before the operation, Versorgungsventile, da es anderenfalls zu einer otherwise there might be... - Seite 3 SICHERHEITSVORKEHRUNGEN ● Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht stehen oder eine ausführliche Anleitung zur Benutzung des Geräts erhalten haben, und auf eine sichere Art und Weise verstehen, dass die Verwendung mit Gefahren verbunden ist.
-
Seite 4: Fernbedienung
DISPLAY DES INNENGERÄTS FERNBEDIENUNG 1 Infrarotsender 1 ECO (Weiß) 2 Start-/Stopptaste 2 Wi-Fi-Zugang (Weiß) 3 Modusauswahltaste (MODE) 3 Hi POWER (Weiß) 4 Temperatureinstelltaste (TEMP) 5 Ventilatordrehzahltaste (FAN) 4 Timer (Weiß) 6 Menüauswahltaste (MENU) 5 Betriebsmodus 7 Auf-Ab-Lamellen-Taste (FIX) - Kühlen (Blau) 8 Links-Rechts-Lamellen-Taste (FIX) - Heizen (Orange) 9 Kontrolltaste*... -
Seite 5: Menüeinrichtung
MENÜEINRICHTUNG 9.1 LAMELLENSCHWENK- und HADA CAREFLOW-BETRIEB Zur Auswahl weiterer Einstellungen der Klimaanlage wie Lamellenauswahl, Komfortabler Luftstrom kann aus einer Funktion ausgewählt werden. Hochleistung (Hi-POWER), OFF-Timer und andere verwenden Sie die Lamellenschwenkbetrieb: MENÜ-Taste ● Verteilen des Luftstroms sowohl in vertikaler als auch in horizontaler Richtung durch automatisches Schwenken der Lamelle. -
Seite 6: Geräuscharmer Betrieb (Außengerät)
9.2 GERÄUSCHARMER BETRIEB (Außengerät) 9.3 Hi POWER-Betrieb Lassen Sie das Außengerät leise arbeiten, um sicherzustellen, dass entweder Sie Raumtemperatur und Luftstrom werden für schnelleres Kühlen bzw. Heizen selbst oder Ihre Umgebung nachts gut schlafen können. Durch diese Funktion automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung) und wird die Heizkapazität so optimiert, dass ein geräuscharmer Betrieb genossen FAN ONLY (Nur-Ventilator)). -
Seite 7: Timer-Aus-Betrieb
9.5 KAMINBETRIEB 9.6 TIMER-AUS-BETRIEB Der Ventilator des Innengeräts bläst kontinuierlich bei ausgeschalteter Stellen Sie den Timer AUS, wenn die Klimaanlage in Betrieb ist. Heizfunktion, um Wärme von anderen Wärmequellen im Zimmer zu verteilen. 1. Drücken Sie die MENÜ-Taste, um die Menüeinstellung aufzurufen. Drücken Es gibt drei Einstellparameter: Sie die TEMP-Taste, um TIMER AUS zu wählen. -
Seite 8: Leistungsauswahl-Betrieb
MANUELLER ABTAUBETRIEB 9.7 LEISTUNGSAUSWAHL-BETRIEB Zum Abtauen des Wärmetauschers des Außengeräts während des Diese Funktion wird verwendet, wenn der Schutzschalter auch mit anderen Heizbetriebs elektrischen Geräten verbunden ist. Sie beschränkt die maximale Spannung und den Stromverbrauch auf 100%, 75% oder 50% über die LEISTUNGS-AUSWAHL. Halten Sie : 5 Sekunden lang, dann wird auf dem Display der Je niedriger der Prozentsatz, desto höher die Einsparungen und desto länger die... -
Seite 9: Temporärer Betrieb
TEMPORÄRER BETRIEB WARTUNG Dank dieser Funktion können Sie die Klimaanlage Schalten Sie die Anlage zunächst am Trennschalter aus. auch dann bedienen, wenn Sie die Fernbedienung Innengerät und Fernbedienung nicht fi nden können oder die Batterien erschöpft sind. ● Reinigen Sie das Innengerät und die Fernbedienung bei Bedarf mit ●... -
Seite 10: Kabellose Lan-Verbindung
KABELLOSE LAN-VERBINDUNG Toshiba Home AC Control Toshiba Home AC Control-Anwendungssupport Gehen Sie bitte zum App Store auf Ihrem Gerät, um die Toshiba Home AC Control-Anwendung herunterzuladen und zu installieren. iOS: 9,0 oder später. Anwendung Schlagwort: Toshiba Home AC Control Android: Version 5,0 oder später. - Seite 11 3 Geben Sie Benutzernamen 4 Einloggen erfolgreich. wählen Sie Einloggen. und Passwort ein. Fügen Sie den kabellosen Adapter für die Steuerung durch die Toshiba Home AC Control-Anwendung hinzu. Kabelloser Adapter eingebaut Aktiver kabelloser Adapter per Fernbedienung und Auto-Login. 1 Wählen Sie „AC (Adapter) hinzufügen“...
- Seite 12 Fügen Sie den kabellosen Adapter für die Steuerung durch die Toshiba Home AC Control-Anwendung hinzu. 4 Aktivieren Sie den drahtlosen Adapter per 3 AC (Adapter) verbinden Fernbedienung Halten Sie die MODE-Taste 5 Sekunden gedrückt Wireless-LED-Markierung blinkt, wenn der AP-Modus aktiv ist...
- Seite 13 Toshiba Home AC Control-Anwendung Startbildschirm Wochenplan Einstellung Menü Klimaanlage hinzufügen Untermenü aller Klimaanlagen ● Gruppe hinzufügen Alle Klimaanlagen An/Aus ● Gruppe löschen ● Betriebseinstellung Klimaanlagengruppe An/Aus Jede Klimaanlage An/Aus Untermenügruppe ● Wählen Sie die Klimaanlage ● Gruppennamen ändern ● Betriebseinstellung für Gruppen Gruppenname Untermenü...
- Seite 14 Geben Sie den Betriebsmodus aller Klimaanlagen ein Geben Sie den Betriebsmodus der Klimaanlagengruppe ein Geben Sie den Betriebsmodus jeder Klimaanlage ein Modusauswahl für die Toshiba Home AC Control-Anwendung. Es stehen 5 Betriebsarten zur Verfügung Automatisch Kühlen Trocknen Heizen Nur Lüfter...
- Seite 15 Einstellung im Betriebsmodus. Klicken Sie für die Auswahl der Klimaanlage Wochenplan EIN-AUS Zeitschalter einstellen 0,5-12 Stunden. Modus EIN-AUS Zeitschalter auswählen einstellen Temperatureinstellung Innentemperatur Außentemperatur EIN Zeitschalter einstellen vom Nur Aus-Modus Ventilatordreh- zahleinstellung Lamelleneinstellung Besonderes Merkmal Aus-Modus...
- Seite 16 Gruppenbetrieb. Maximal 3 Gruppen 1 Gruppe maximal = 10 Geräte. Gruppe hinzufügen Klimaanlage in Gruppe hinzufügen Klimaanlage aus Gruppe löschen Please make sure Factory Reset is performed before deleting AC from mobile application. (See owner manual Press and hold MODE button on remote control for 5 second and active dL function )
- Seite 17 Wochenplan erstellen. Tag auswählen Montag – Sonntag Wochenplan für alle Klimaanlagengeräte Wochenplan für alle Klimaanlagengeräte Wochenplan für jedes Zeit auswählen Modus auswählen Gerät erstellen Programm für aktiv durch Ankreuzen des Auswahlfeldes auswählen Wochenplan abbrechen. Wochenplan nicht erstellt Wochenplan erstellt, aber nicht aktiv Wochenplan erstellt und aktiv...
- Seite 18 Energieüberwachung Raum für Energieüberwachung auswählen 2 Energieüberwachung anzeigen 1 Energieüberwachung auswählen Kostenberechnung und Währung festlegen Energieüberwachungsanzeige auswählen Daten exportieren und per E-Mail versenden ● Die angezeigte Leistungsaufnahme ist nur eine Schätzung, da sie einfach berechnet wird. Sie kann manchmal von dem vom Leistungsmesser gemessenen Ergebnis abweichen.
- Seite 19 Falls Sie ein Problem haben, sehen Sie im Hilfemenü nach. Hinweis : ● Der kabellose Adapter muss von einem qualifi zierten Installateur oder einem qualifi zierten Dienstleister installiert, gewartet, repariert oder ausgebaut werden. ● Wenden Sie sich an den Händler und/oder das Servicezentrum, wenn das Gerät nicht funktioniert.
