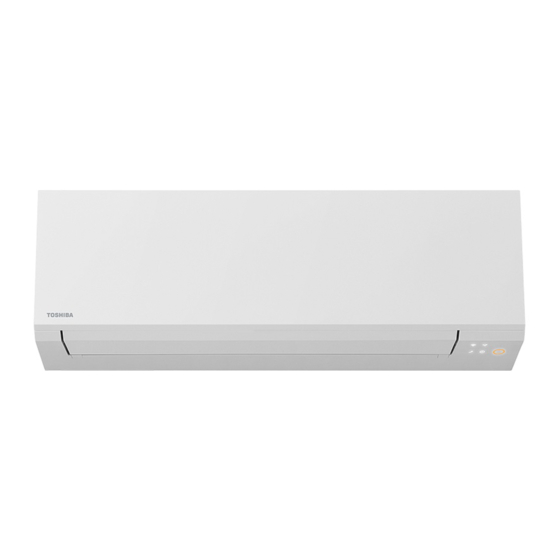

- Seite 1 INSTALLATION MANUAL DEUTSCH AIR CONDITIONER (SPLIT TYPE) Indoor unit RAS-B07, 10, 13, 16G3KVSG-E RAS-B07, 10, 13, 16G3KVSGB-E Outdoor unit RAS-07, 10, 13, 16J2AVSG-E1 1144250102...
- Seite 2 INHALT SICHERHEITSVORKEHRUNGEN .............................1 ZUBEHÖRTEILE .................................5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ..................6 Zusätzlich erhältliche Installationsteile ...........................6 INNENGERÄT ..................................7 Aufstellungsort ................................7 Mauerdurchbruch und Befestigung der Montageplatte ....................7 Installation von Leitungen und Kondensatschlauch ......................8 Einbau des Innengeräts ..............................8 Entwässerung ................................9 AUSSENGERÄT .................................9 Aufstellungsort ................................9 Vorsichtsmaßnahmen beim Einbau in Regionen mit Schneefall und kalten Temperaturen ..........9 Ablassen des Wassers ..............................
- Seite 3 SICHERHEITSVORKEHRUNGEN SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. Warnanzeigen an der Klimaanlage Warnanzeige Beschreibung CAUTION VORSICHT EXPLOSIONSGEFAHR BURST HAZARD Open the service valves Öffnen Sie vor dem Arbeitsgang die Versorgungsventile, before the operation, da es anderenfalls zu einer Explosion kommen kann.
- Seite 4 GEFAHR DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. ACHTEN SIE DARAUF DASS ALLE ELEKTROKABEL ORDNUNGSGEMÄß...
- Seite 5 Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen. Das Gerät sollte in einem Raum gelagert werden, in dem nicht kontinuierlich Zündquellen betrieben werden (zum Beispiel: offene Flammen, einem Betriebsgasgerät oder einer laufenden elektrischen Heizung) lagern.
- Seite 6 VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •...
- Seite 7 ZUBEHÖRTEILE Innengerät Montageplatte × 1 Fernbedienungs-Einheit × 1 Batterie × 2 Fernbedienungshalter × 1 Toshiba Ultrareinem Filter × 2 Linsenkopfschraube × 6 Flachkopfholzschraube × 2 Bedienungsanleitung × 1 Einbauanleitung × 1 B-Etikett × 1 Aussengerät " Ablaufschlauchanschluss × 1 Wasserdichte Kappe × 2 Luftfi lter Reinigen Sie die Filter alle 2 Wochen.
- Seite 8 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken, unteren linken und linken Rohrleitungen Wand Haken Schneiden Sie ein SPACER aus der Verpackung des Innengeräts zurecht, Montageplatte rollen sie es zusammen und bringen Sie es zwischen Innengerät und Wand ein, um das Innengerät zu neigen und die Montage zu vereinfachen.
- Seite 9 INNENGERÄT Abstand ermöglicht den Bewegungsbereich des Lufteinlassgitters und der Aufstellungsort horizontalen Lamelle im Betrieb über Vorhangschienen, Fenstersimsen oder anderen Objekten. Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt aus- (Einheit: mm) reichend Platz rund um das Innengerät bietet Einen Aufstellungsort wählen, an dem sich keine Hindernisse vor den Einund Auslassöffnungen befi nden Der Aufstellungsort muss so gewählt werden, dass eine problemlose Verlegung der Kältemittelleitungen gewährleistet ist...
- Seite 10 Nach links weisende Anschlußleitung Installation von Leitungen und Kondensatschlauch Die Anschlußleitung so biegen, daß diese 43 mm von der Wandoberfl he verlft. Wenn der Wand-Abstand der Anschlußleitung 43 mm übersteigt, kann das Innenger nicht sicher an der Wand befestigt werden. Verlegung von Leitungen und Kondensatablauf Beim Biegen der Anschlußleitung ein Federbiegeger verwenden, um ein Zerquetschen der Leitung zu vermeiden.
- Seite 11 2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Entwässerung Wasser problemlos nach außen abläuft. 3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle der Ablaufschlauch-Verlängerung mit der Leitungshülle 1. Den Ablaufschlauch nach unten weisend anbringen. abzudecken. HINWEIS Leitungshülle Die Öffnung muß...
- Seite 12 Ablassen des Wassers Anschluß der Kühlmittelleitungen An der Basisplatte des Außengeräts befi nden sich Öffnungen, um Bördeln sicherzustellen, dass das Kondensat, das beim Heizbetrieb entsteht, effi zient abgeführt wird. 1. Die Leitung mit einem Rohrschneider abschneiden. Wenn ein zentralisierter Ablauf erforderlich ist, wenn das Gerät auf einem Balkon oder an einer Wand installiert wird, befolgen Sie die folgenden Schritte, um das Wasser abzulassen.
- Seite 13 Handhabung Hinweise zum Stopfbuchsenventil Entleeren Öffnen Sie ganz das Ventilschaft, aber nicht weiter als dem Stöpsel. Sobald das Leitungen an der Innen- und Außeneinheit angeschlossen sind, Rohrgröße des kann mit dem Evakuieren begonnen werden. Größe des Sechskantschlü ssels Stopfbuchsenventils ENTLÜFTUNG 12,70 mm und kleiner A = 4 mm Die in den Leitungen und im Innengerät enthaltene Luft und Feuchtigkeit...
- Seite 14 ELEKTRISCHE ANSCHLÜSSE RAS-B07G3KVSG-E RAS-B10G3KVSG-E RAS-B13G3KVSG-E RAS-B16G3KVSG-E Modell RAS-B07G3KVSGB-E RAS-B10G3KVSGB-E RAS-B13G3KVSGB-E RAS-B16G3KVSGB-E – Stromversorgungskabel H07RN-F oder 60245 IEC66 H07RN-F oder 60245 IEC66 H07RN-F oder 60245 IEC66 (1,25 mm oder mehr) (0,75 mm oder mehr) (2,5 mm oder mehr) Verbindungskabel Innengerät Aussengerät Das Anschließen des Verbindungskabels kann vorgenomen werden,...
- Seite 15 Bei der 1:1-Verbindung eines Innengeräts mit einem Aussengerät Eingang der Stromversorgung bei Klemmenblock des Außengeräts (Empfohlen) Innengerät Aussengerät Verbindungskabel Zu entfernende Isolierung des Verbindungskabel 1 2 3 verbinden mit 1 2 3 Verbindungskabels Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Massekabel...
- Seite 16 1:1-Schaltplan der Stromversorgung für das Aussengerät Eingang der Stromversorgung beim Klemmenblock des Aussengeräts (empfohlen) Klemmenblock Gehäuse für innen Gehäuse Klemmenblock für außen Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (erhältlich) Klemmenblock Gehäuse für innen Stromversorgung Gehäuse Klemmenblock für außen VORSICHT 1.
- Seite 17 Bei der Verbindung eines Innengeräts mit einem Multi-Inverter-System (IMS) Eingang der Stromversorgung bei Klemmenblock des Außengeräts Innengerät Aussengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel 1(L) 2 3 verbinden mit Verbindungskabels Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Massekabel Massekabel 10 mm...
- Seite 18 SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das kurzen Piepton bestätigt.) Innengerät prüfen. Die Aufstellorte für das Außengerät prüfen. OPERATION / RESET Taste Mit einem Gasleckdetektor oder mit Seifenwasser die Überwurfverbindungen Einstellung der Automatischen...
