Juwel 20337 Anleitung

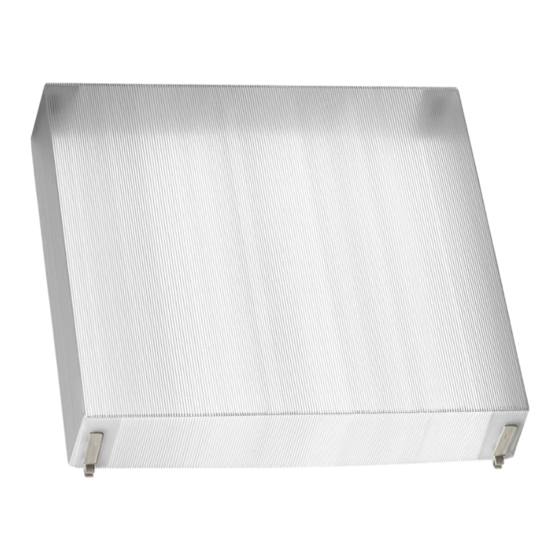

JUWEL Thermohauben
für Hochbeet „Timber", Anzucht-Frühbeet „3 in 1",
Hochbeet Gr. 1 oder Hochbeet „ Profiline" Basis-Set
Kleinteile-Set passend für JUWEL Pflanzkasten (Art.-Nr. 20469)
erhältlich bei JUWEL (siehe unten).
1
C B C C
B
C
B
B
C B C C
3
D
A
A
Position 1 – windsicher geschlossen: Position 2 – Lüftungsposition:
Vorgeformte Nase des Rasthebels (E) in die Haube anheben und C-förmiges Ende am Rast-
Öffnung des Baustein-Verbinders einstecken. hebel (E) in den Scharnierstopfen einhängen.
2
B C
B
!
C
B
B
B C
4
5
A
F
D
A
Art.-Nr. 20337
Maße ca. 65 x 60 cm, H. 12 cm
A
6
A
G
A
90°
D
J
C
Bitte vor dem Aufbau Montageanleitung beachten
und zur späteren Verwendung aufbewahren.
JUWEL H. Wüster GmbH
A-6460 Imst, Industriezone 19 · D-82467 Garmisch-
Partenkirchen, Bahnhofstraße 31 · www.juwel.com
Bezeichnung
A Haube
B Abdeckstopfen (Reserve)
Anl.-Nr. 02212320 · 1/2
C Scharnierstopfen
Bausteine/20377/2021/20337_Anl_A3.indd
D Scharniergelenk
E Rasthebel
F Clips für Haube
F
D
F
A
F
D
F
(Kleinteile aus Gitter ausbrechen)
Montageanleitung
Die Haube wird zum Schutz vor Transportschäden flach verpackt angeliefert
und wird erst bei der Montage aufgestellt.
1) Stecken Sie in den bereits bestehenden Baustein-Rahmen die Scharnier-
D
stopfen (C) in die laut Bild 1 mit
stein-Verbindern ein. Gelenksteg der Scharnierstopfen (C) in Längsrichtung
der Bausteine einstecken.
Achtung: Durch Einstecken fixieren sich die Scharnierstopfen selbst und
sind von unten durch Einpressen der kleinen angeformten Nase mittels
Schraubenzieher lösbar.
E
2) Die Haube (A) wird durch Aufstellen der Seitenwände (vorgestanzte
Löcher übereinander legen) vorbereitet.
3) Nun werden die Scharniergelenke (D) durch die Seitenwände gesteckt und
fixiert. Das Scharniergelenk muss außen liegen.
C
4) Schieben Sie an der Innenseite der Haube die Clips (F) auf die Nasen der
Scharniergelenke (D).
5) Die Hauben werden durch Einstecken der Scharniergelenke (D) unter
einem Winkel von ca. 90° in die Scharnierstopfen (C) am Rahmen eingehängt
und nach vorne geschlossen.
6) Zuletzt Rasthebel (E) in einem Winkel von ca. 90° in das Scharniergelenk
(D) auf der Öffnungsseite der Haube einstecken und nach unten abschwen-
ken.
Pflegehinweise: Die Thermohauben sind aus witterungsbeständigen Mate-
rialien gefertigt und können ohne Weiteres mit einem Gartenschlauch abge-
spritzt werden. Nicht mit scharfen oder rauen Gegenständen oder aggressi-
ven Reinigungsmitteln reinigen.
Sollten Sie eine höhere Beetumrandung wünschen, kann diese je nach
Wunsch mit dem JUWEL Aufbausatz (Farbe terracotta Art.-Nr. 20296, Farbe
basalt Art.-Nr. 20596) um jeweils 1 Bausteinreihe vergrößert werden.
Achtung: Die Thermohauben dienen als Regen- und Frostschutz vom Frühjahr
bis zum Herbst, halten aber einer Schneelast nicht stand. Deshalb die
Thermohauben im Winter abmontieren!
Stück Ersatzteil-Nr.
2 21330
10
8
2 x 25398
8
(nordic wood)
4
16
F
E
D
F
B
B
C C
B
C C F
B
B
D
F
E
markierten Ausnehmungen in den Bau-
