SMA 485-Datenmodul Installationsanleitung Seite 16

5 Anschluss
9. Abschlusswiderstand entfernen oder stecken:
• Beim Anschluss von 2 Kabeln die Federzugklemmen des Steckers mit angeschlossenem
Abschlusswiderstand öffnen und den Abschlusswiderstand entfernen.
• Beim Anschluss von 1 Kabel muss der Abschlusswiderstand im unbenutzten Stecker in den
Klemmen 2 und 7 angeschlossen sein.
10. Federzugklemmen am Stecker öffnen.
11. Adern an die Klemmen des Steckers anschließen und Adernfarben notieren. Dabei ist die
Zuordnung der Kabel zu den Steckern beliebig.
Signal
GND
Data+
Data-
12. Federzugklemmen schließen.

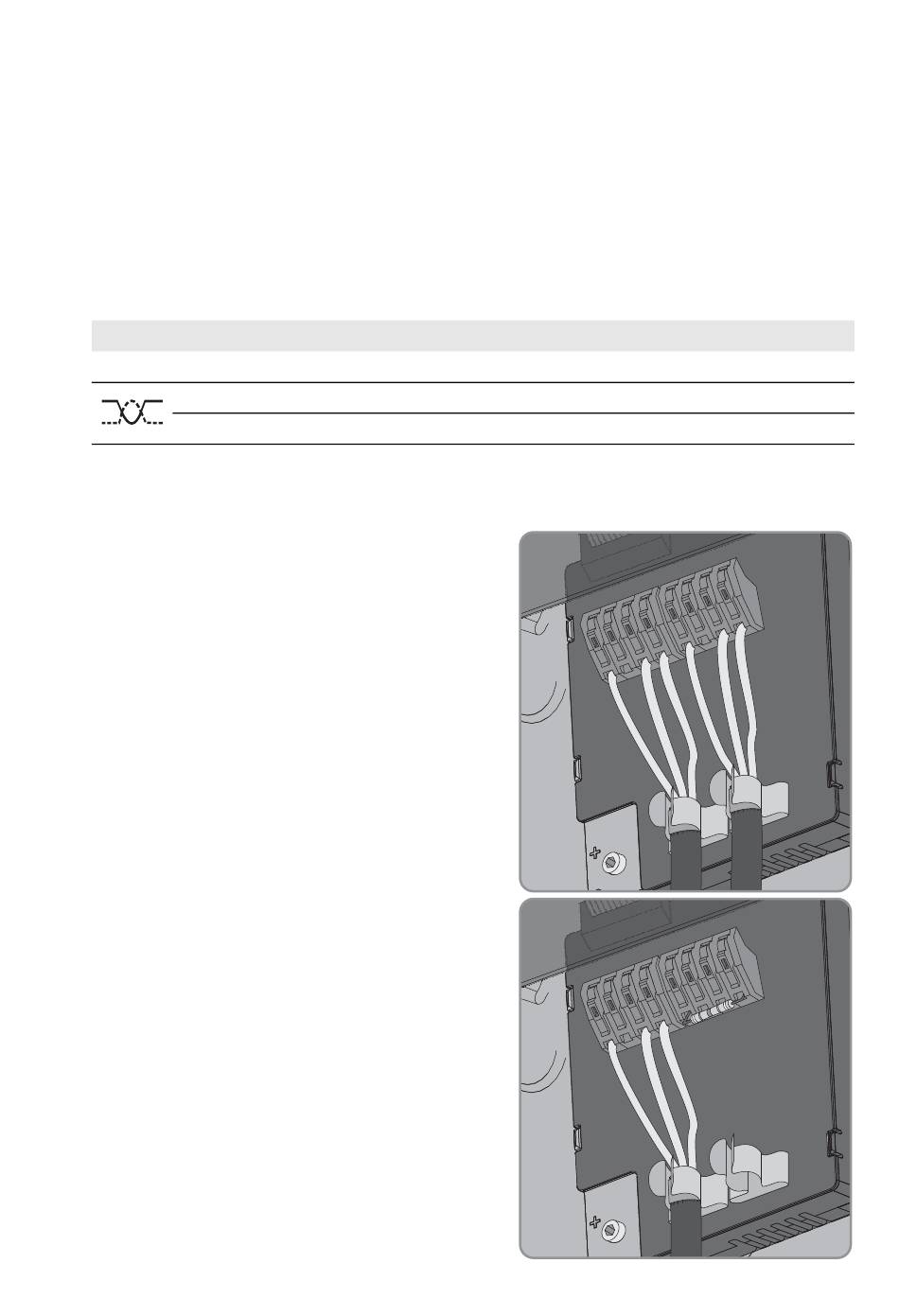

13. Das Kabel mit dem Kabelschirm in die Schirmanschlussklemme am 485-Datenmodul drücken.
☑ 2 Kabel sind am 485-Datenmodul
angeschlossen.
oder
☑ 1 Kabel ist am 485-Datenmodul
angeschlossen.
16 485i-Module-IA-de-19
485-Datenmodul
5
2
7
SMA Solar Technology AG
RS485-Bus Aderfarbe
5
2
7
Installationsanleitung
