2.2. Ethernet-Ports (10BASE-T/100BASE-TX)

Sie können Endgeräte und andere Segmente an die Anschlüsse des ICRL-U-8M12-G60 über Twisted-Pair-
Kabel anschließen. Die Ethernet-Ports sind 4-polige D-codierte M12-Buchsen.
Über den 10/100-Mbit/s-Twisted-Pair-Port können Netzwerkkomponenten gemäß IEEE 802.3 10BASE-T/
100BASE-TX-Standard angeschlossen werden. Dieser Port unterstützt:
• Auto-Negotiation
• Automatische Polarität
• Auto-Crossing
• 100-Mbit/s-Halbduplex-Modus, 100-Mbit/s-Vollduplex-Modus
• 10-Mbit/s-Halbduplex-Modus, 10-Mbit/s-Vollduplex-Modus
Die Schraubgewinde der M12-Ports sind elektrisch mit dem Gerätegehäuse verbunden.

2.3. LEDs

Nach dem Einrichten der Versorgungsspannung wird die Software gestartet und initialisiert. Während dieses
Vorgangs leuchten verschiedene LEDs auf.

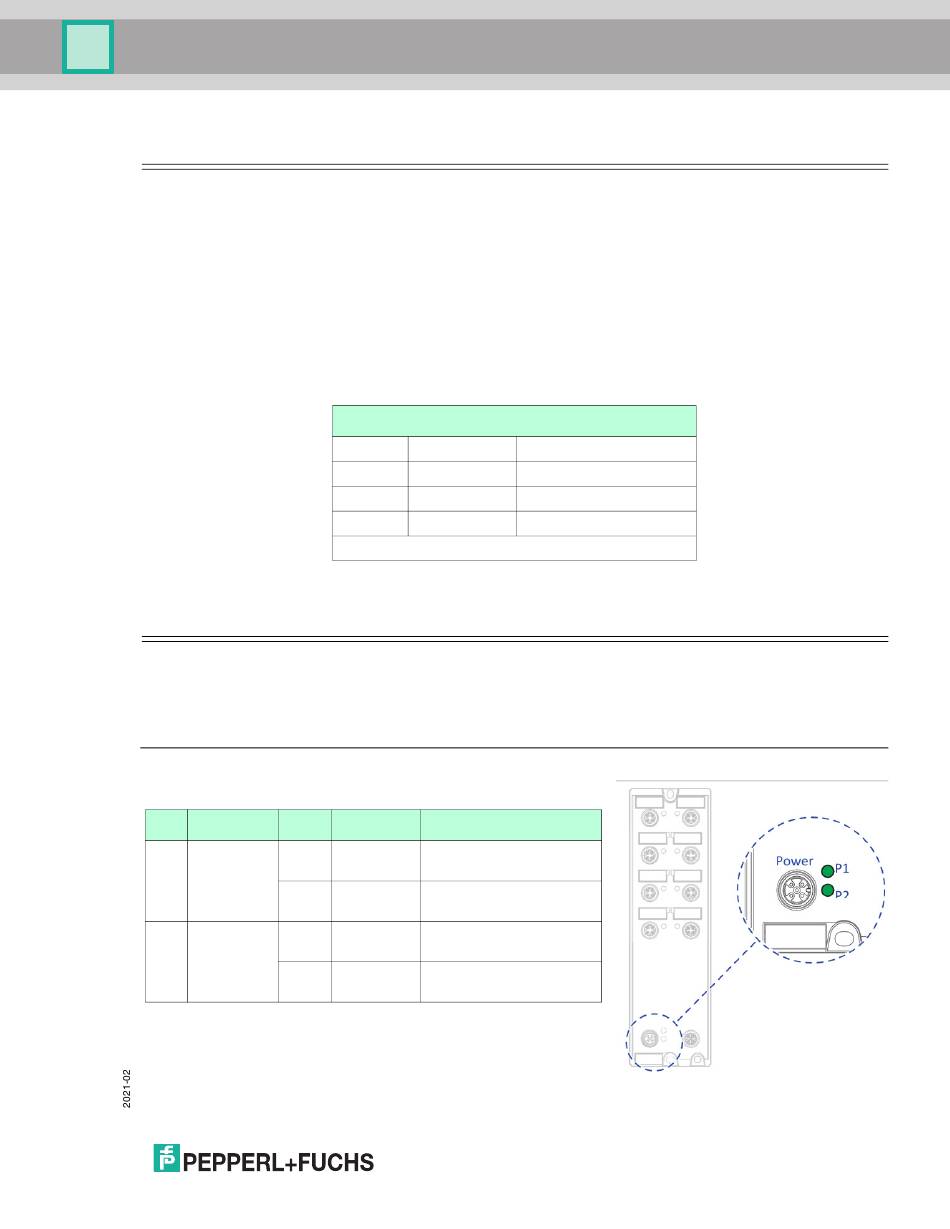

2.3.1. Gerätestatus
Diese LEDs liefern Informationen zu Bedingungen, die den Betrieb
des ICRL-U-8M12-G60 beeinflussen.
LED Display Farbe
grün
Versor-
P1 gungsspan-
nung 1
grün
Versor-
P2 gungsspan-
nung 2
Ethernet-Pinbelegung ICRL-U-8M12-G60
1 TD+
2 RD+
3 TD-
4 RD-
Gehäuse: Abschirmung
Aktivität Bedeutung
Versorgungsspannung ist
leuchtet
eingeschaltet
Versorgungsspannung ist
keine
zu gering
Versorgungsspannung ist
leuchtet
eingeschaltet
Versorgungsspannung ist
keine
zu gering
Transmit Data+
Receive Data+
Transmit Data-
Receive Data-
