ICRL-U-8M12-G60 Handbuch
Installation

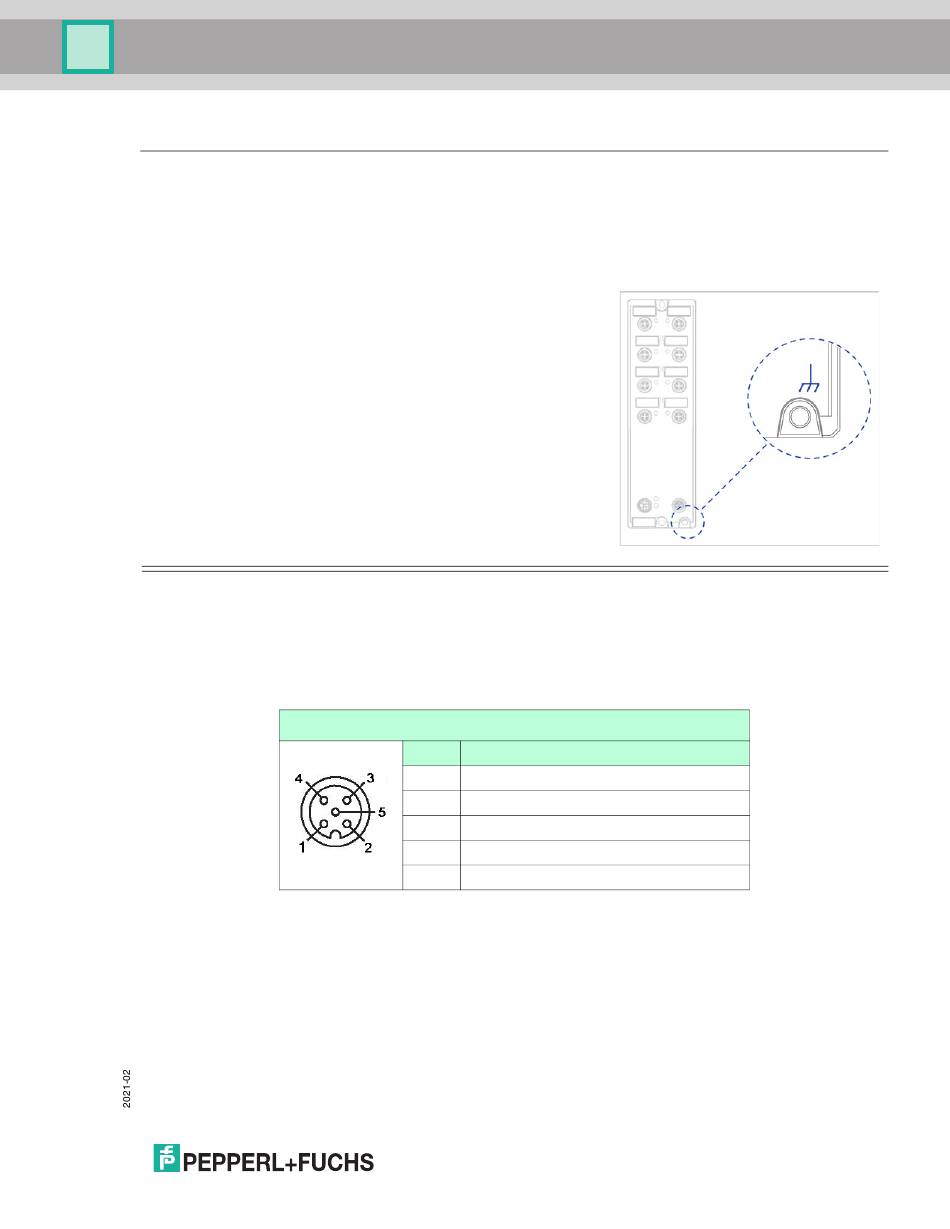

3.2.2. Erdung des ICRL-U-8M12-G60
Gehen Sie wie folgt vor, um den ICRL-U-8M12-G60 zu erden:
•
Verwenden Sie einen geeigneten Drahtdurchmesser für eine funktionale Erdung. Pepperl+Fuchs empfiehlt
einen Drahtdurchmesser von 0,5 mm² (AWG20).
•
Verwenden Sie Zahnscheiben, um eine gute elektrische Leitfähigkeit am Anschluss sicherzustellen.
•
Erden Sie das Gerät über eine M4-Schraube.
Anmerkung: Die Erdungsschraube ist nicht im Lieferumfang des
Produkts enthalten und muss vom
Installationspersonal bereitgestellt werden.
Gehen Sie wie folgt vor, um den ICRL-U-8M12-G60 zu erden:
•
Die Erdung des ICRL-U-8M12-G60 erfolgt über einen separaten
Masseanschluss am ICRL-U-8M12-G60.
•
Erden Sie den ICRL-U-8M12-G60, bevor Sie andere Kabel
anschließen.
•
Trennen Sie die Erdung erst, nachdem Sie alle anderen Kabel
getrennt haben.
3.3. Verdrahtung des Steckverbinders für
die Versorgungsspannung
Die folgenden Anforderungen müssen vor dem Verdrahten des Netzteils erfüllt sein.
•
Das Stromversorgungskabel ist für die Spannung, den Strom und die physische Belastung geeignet.
Pepperl+Fuchs empfiehlt einen Drahtdurchmesser von 0,5 mm² bis 0,75 mm² (AWG20 bis AWG18).
•
Der zulässige Kabeldurchmesser für PG7-Anschlüsse beträgt 0,15 Zoll (4 mm) bis 0,23 Zoll (6 mm). Um
die Wasserdichtigkeit des ICRL-U-8M12-G60 sicherzustellen, verwenden Sie nur
Spannungsversorgungskabel, deren Durchmesser innerhalb des angegebenen Bereichs liegt.
•
Stellen Sie sicher, dass Sie den ICRL-U-8M12-G60 leicht von der Netzspannung trennen können.
Anmerkung: Die Versorgungsspannung kann redundant angeschlossen werden. Die beiden Plus-
Anschlüsse sind nicht gekoppelt. Es gibt keine verteilte Last. Bei redundanter Versorgung wird
das Gerät nur von dem Netzteil mit der höheren Ausgangsspannung versorgt.
Wenn Sie die Versorgungsspannung anschließen, wird der ICRL-U-8M12-G60 gestartet.
Pinbelegung des ICRL-U-8M12-G60 (5-polig, A-codiert)
Pin
Erläuterung
1
Stromversorgung (1): + 12/24/36 V DC (1)
2
Nicht angeschlossen
3
P-
4
Stromversorgung (2): + 12/24/36 V DC (2)
5
Nicht angeschlossen
