OUT — Stromausgang für UKW-Sender mit 12 V ⎓ (max. Ausgangsstrom 2 A).
1...8 — vhfBridge-Ausgänge für Anschluss von UKW-Sendern anderer Hersteller.

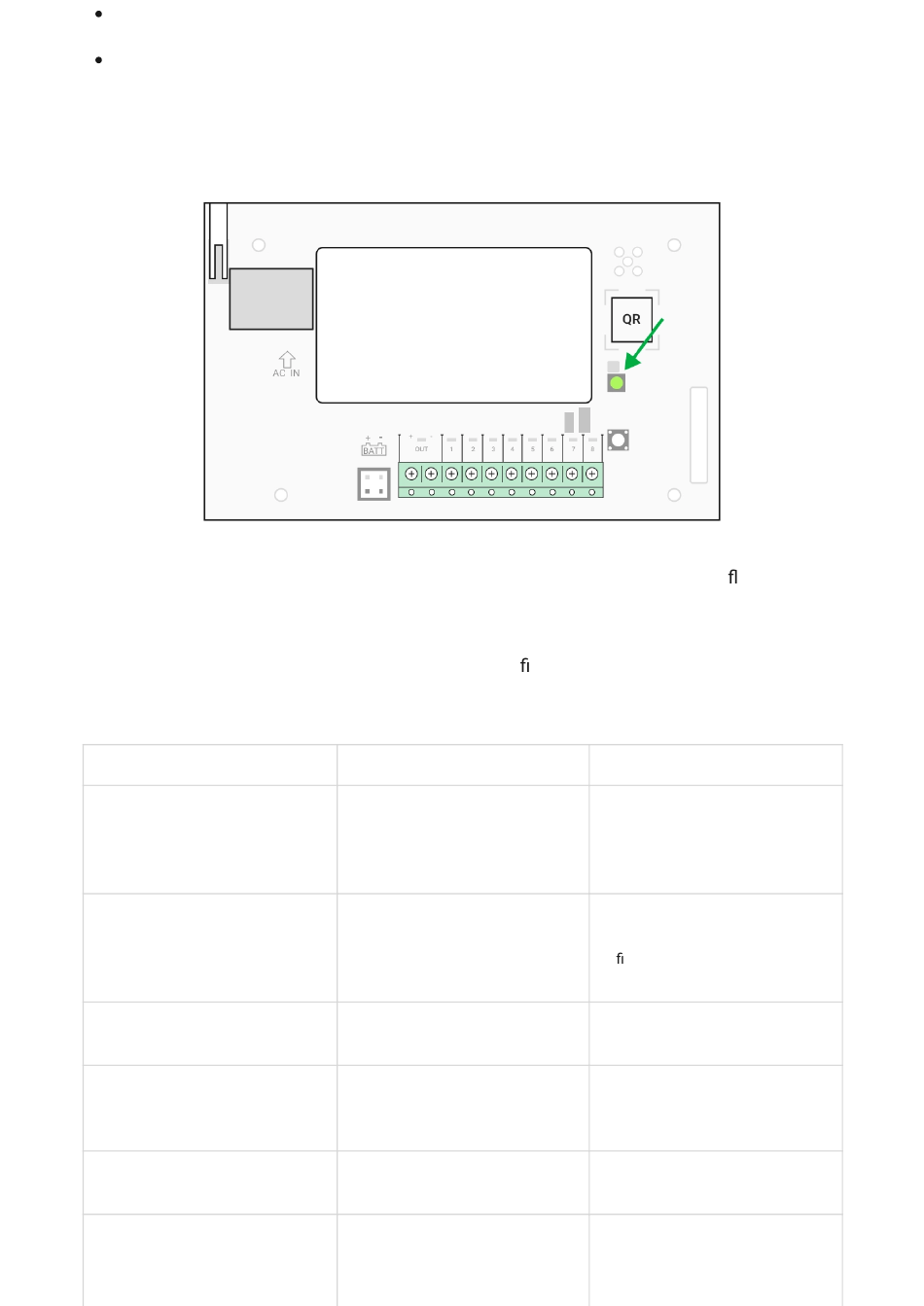

LED-Anzeige
Die vhfBridge-LED-Anzeige kann je nach Gerätestatus weiß, rot oder grün au euchten.
Bitte beachten: LED-Anzeige bei geschlossenem Gehäusedeckel nicht sichtbar. Die LED-
Anzeige wird beim Anschließen, Verbinden und Kon gurieren der vhfBridge genutzt.
Später kann der Gerätezustand in der Ajax-App überwacht werden.
LED-Anzeige
Leuchtet weiß.
Leuchtet rot.
Erlischt für 0,5 Sekunden, leuchtet
dann grün und geht weder aus.
Erlischt für 0,5 Sekunden, leuchtet
dann grün auf und erlischt
langsam über 3 Sekunden.
Blinkt einmal pro Sekunde rot.
Leuchtet alle 10 Sekunden für eine
Sekunde auf.
Ereignis
Verbindung mit der Hub-Zentrale
ist hergestellt, externe
Stromversorgung ist
angeschlossen.
Es besteht keine Verbindung mit
der Hub-Zentrale, externe
Stromversorgung ist
angeschlossen.
Aktivierung vhfBridge.
Deaktivierung vhfBridge.
vhfBridge ist keiner Hub-Zentrale
zugeordnet.
vhfBridge nicht an Netzstrom
angeschlossen.
Hinweis
Zum Beispiel ist die Hub-Zentrale
ausgeschaltet oder die vhfBridge
be ndet sich außerhalb der
Funkabdeckung der Hub-Zentrale.
Die Farbe der Anzeige hängt vom
Verbindungsstatus zur Hub-
Zentrale ab:
