vhfBridge Benutzerhandbuch
Aktualisiert July 24, 2024

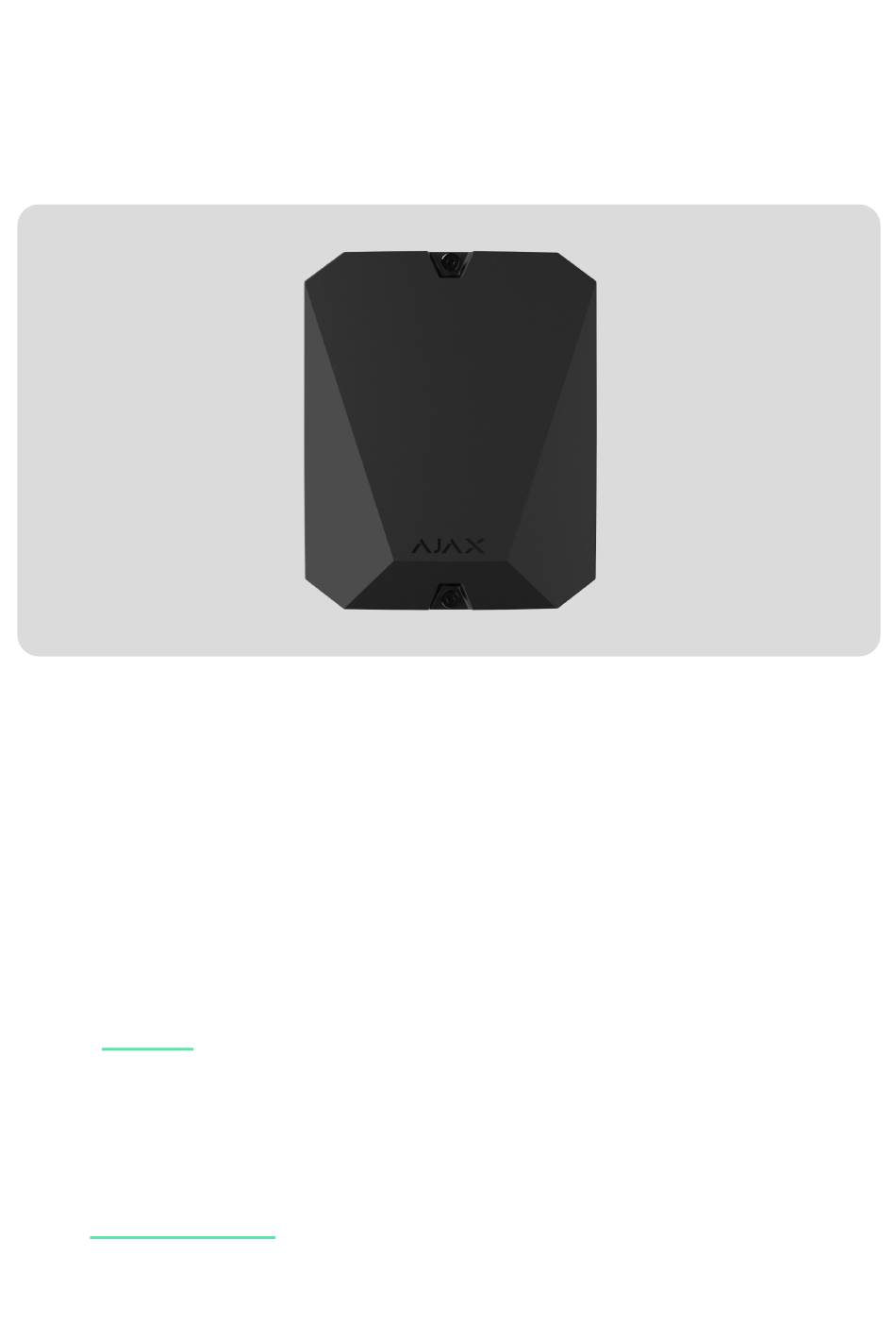

vhfBridge ist ein Modul zum Anschluss von Ajax-Sicherheitssystemen an UKW-
Sender von Drittanbietern. Es verfügt über 8 Transistorausgänge für den
Anschluss an UKW-Sender anderer Hersteller.
Das Gerät benötigt einen Netzanschluss von 100–240 V~, kann aber auch über
einen Reserveakku mit einer Leistung von 12 V⎓ betrieben werden.
vhfBridge funktioniert als Teil des Ajax-Sicherheitssystems und wird über das
sichere
Jeweller
Funkkommunikationsprotokoll mit der Hub-Zentrale verbunden.
Die Kommunikationsreichweite zur Hub-Zentrale beträgt bis zu 1800 Meter,
wenn keine Hindernisse vorhanden sind. Erhältlich in zwei Konfigurationen: mit
oder ohne Gehäuse.
vhfBridge kaufen
Funktionselemente
