Marshall STANMORE Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für STANMORE:

Werbung

Inhaltsverzeichnis

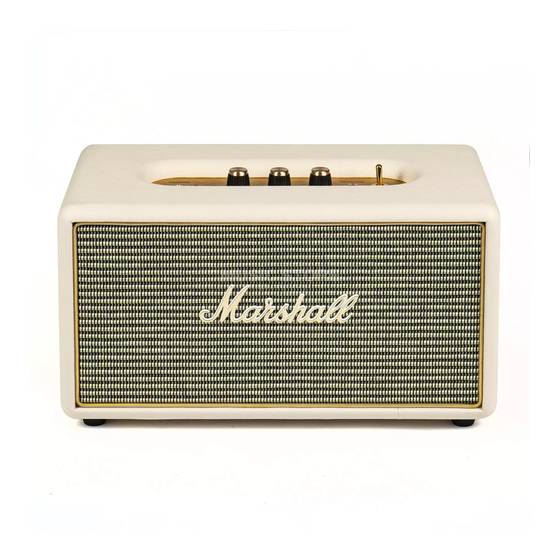

STANMORE BLUETOOTH – STEREO-LAUTSPRECHER
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Marshall STANMORE

Inhaltszusammenfassung für Marshall STANMORE

  • Seite 1 STANMORE BLUETOOTH – STEREO-LAUTSPRECHER BEDIENUNGSANLEITUNG...
  • Seite 2 • WARNUNG – Nicht versuchen, das Gehäuse des aktiven Lautsprechers zu entfernen. Es gibt keine durch den Anwender zu wartenden Teile. • WARNUNG – Keine Gitarre am Stanmore Bluetooth anschließen. • WARNUNG – Keine Körperteile oder Gegenstände in die Bassreflexöffnung stecken. Es besteht ein Verletzungsrisiko. • GEFAHR – Herunterfallen des Produkts.

  • Seite 3: Compliance-Zeichen

    COMPLIANCE-ZEICHEN FCC-Erklärung Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie in Wohnbereichen einen ausreichenden Schutz vor schädlichen Störungen bieten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen sowie – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet –...
  • Seite 4 DEUTSCH ABSCHNITTE SEITE 005. VERPACKUNGSINHALT 007. ALLGEMEINE BESCHREIBUNG 009. DEN STANMORE BLUETOOTH MIT DEM STROMNETZ VERBINDEN 010. EIN- UND AUSSCHALTEN DES GERÄTS 011. VERWENDEN DES STANMORE BLUETOOTH MIT IHREN GERÄTEN 012. VERBINDEN ÜBER BLUETOOTH (KOPPELN) 014. AUTOMATISCHE BLUETOOTH-VERBINDUNG 015. VERBINDEN DER KLANGQUELLE ÜBER KABEL 018.

  • Seite 5: Verpackungsinhalt

    VERPACKUNGSINHALT 001. KURZANLEITUNG UND SICHERHEITSHINWEISE 002. DOPPELSEITIGES SPIRALKABEL MIT 3,5-MM-STEREO-KLINKENSTECKER ZUM ANSCHLUSS AN IHREN MUSIK-PLAYER 003. NETZKABEL 004. MARSHALL STANMORE BLUETOOTH – AKTIVER STEREO-LAUTSPRECHER HINWEIS: DAS RCA-KABEL IST NICHT IM LIEFERUMFANG DES STANMORE BLUETOOTH ENTHALTEN UND MUSS SEPARAT ERWORBEN WERDEN. 005.
  • Seite 6 VERPACKUNGSINHALT (FORTSETZUNG) VORSICHT: DEN AKTIVEN LAUTSPRECHER VON UNTEN HERAUSHEBEN. NICHT MIT DER SCHUTZTASCHE HOCHHEBEN, DA SONST DIE GEFAHR BESTEHT, DASS SIE DAS PRODUKT FALLENLASSEN. 006.

  • Seite 7: Allgemeine Beschreibung

    ALLGEMEINE BESCHREIBUNG 001. EINGANG FÜR 3,5-MM-KLINKENSTECKER 002. QUELLENANZEIGEN 003. LAUTSTÄRKEREGLER 004. BASSREGLER 005. HÖHENREGLER 006. KOPPLUNGSTASTE 007. QUELLENTASTE 008. EIN-/AUSSCHALTER 007.
  • Seite 8 ALLGEMEINE BESCHREIBUNG (FORTSETZUNG) 009. RCA-EINGANG (LINKS UND RECHTS) 010. RÜCKWAND 011. BASSREFLEXÖFFNUNG 012. NETZBUCHSE 013. NETZKABEL HINWEIS: DATUMSCODE- UND SERIENNUMMER- STICKER HIER. 012. 013. 012. 013. 008.

  • Seite 9: Den Stanmore Bluetooth Mit Dem Stromnetz Verbinden

    DEN STANMORE BLUETOOTH MIT DEM STROMNETZ VERBINDEN WICHTIG: BEVOR SIE MIT PUNKT 001 FORTFAHREN, PRÜFEN SIE, OB DAS ENTHALTENE NETZKABEL SOWIE IHR STANMORE BLUETOOTH AKTIVER STEREO- LAUTSPRECHER MIT IHREM STROMNETZ UND DER STECKDOSE KOMPATIBEL SIND. 001. STECKEN SIE DAS NETZKABEL IN DIE NETZBUCHSE AUF DER RÜCKSEITE DES LAUTSPRECHERS.

  • Seite 10: Ein- Und Ausschalten Des Geräts

    EIN- UND AUSSCHALTEN DES GERÄTS 004. 003. 005. 006. 010.
  • Seite 11 VERWENDEN DES STANMORE BLUETOOTH MIT IHREN GERÄTEN ES GIBT ZAHLREICHE ARTEN, SICH MIT IHREM LAUTSPRECHER ZU VERBINDEN: ÜBER IHR SMARTPHONE, IHREN PLATTENSPIELER, FERNSEHER ODER KABELLOS ÜBER BLUETOOTH® MIT DER APTX®-TECHNOLOGIE. NACHFOLGEND FINDEN SIE WEITERE INFORMATIONEN ÜBER DIE ANSCHLUSSQUELLEN: • KABELLOSE VERBINDUNG ÜBER BLUETOOTH • KABELVERBINDUNG, 3,5 MM ODER RCA...

  • Seite 12: Verbinden Über Bluetooth (Koppeln)

    VERBINDEN ÜBER BLUETOOTH (KOPPELN) GEHEN SIE FOLGENDERMASSEN VOR, UM IHREN STANMORE BLUETOOTH DRAHTLOS MIT IHREM BLUETOOTH-GERÄT ZU VERBINDEN. 001. VERGEWISSERN SIE SICH, DASS DER STANMORE BLUETOOTH EINGESCHALTET IST. 002. DRÜCKEN SIE DIE KOPPLUNGSTASTE. 003. DIE ROTE BLUETOOTH-ANZEIGE BEGINNT SCHNELL ZU BLINKEN.
  • Seite 13 VERBINDEN ÜBER BLUETOOTH (KOPPELN) 004. AKTIVIEREN SIE DIE BLUETOOTH-FUNKTIONALITÄT AUF IHREM GERÄT. (SMARTPHONE, TABLET, COMPUTER). 005. WÄHLEN SIE AUF IHREM GERÄT „STANMORE BLUETOOTH“ AUS DER BLUETOOTH-LISTE AUS UND AKZEPTIEREN SIE DIE KOPPLUNG. 006. DIE BLUETOOTH-ANZEIGE AUF DEM LAUTSPRECHER LEUCHTET DAUERHAFT ROT AUF UND DIE GERÄTE SIND NUN VERBUNDEN.

  • Seite 14: Automatische Bluetooth-Verbindung

    AUTOMATISCHE BLUETOOTH-VERBINDUNG WENN EIN ÜBER BLUETOOTH VERBUNDENES GERÄT AUS DER REICHWEITE DES STANMORE BLUETOOTH BEWEGT WIRD (ETWA 10 METER OHNE HINDERNISSE), WIRD DIE VERBINDUNG GETRENNT. DAS GERÄT WIRD AUTOMATISCH WIEDER VERBUNDEN, WENN ES IN DIE REICHWEITE ZURÜCKBEWEGT WIRD. DER LAUTSPRECHER SPEICHERT BIS ZU SECHS GERÄTE UND VERSUCHT, SICH MIT DEM LETZTEN VERBUNDENEN BLUETOOTH-GERÄT ZU VERBINDEN.

  • Seite 15: Verbinden Der Klangquelle Über Kabel

    VERBINDEN DER KLANGQUELLE ÜBER KABEL ES GIBT ZWEI MÖGLICHKEITEN, UM SICH AUF TRADITIONELLE WEISE PER KABEL MIT IHREM STANMORE BLUETOOTH ZU VERBINDEN. NUTZEN SIE EINEN DER BEIDEN VERFÜGBAREN AUDIO-EINGÄNGE: EINGANG 1 – 3,5-MM- KLINKENSTECKER, EINGANG 2 – RCA-ANALOGEINGANG. • EINGANG 1 – 3,5-MM-KLINKENSTECKER VERWENDEN SIE DAS DOPPELSEITIGE SPIRALKABEL MIT 3,5-MM-STECKERN, UM EINE VERBINDUNG ZU EXTERNEN AUDIOQUELLEN HERZUSTELLEN.

  • Seite 16: Eingang 1 - 3,5-Mm-Klinkenstecker

    EINGANG 1 – 3,5-MM-KLINKENSTECKER 001. VERGEWISSERN SIE SICH, DASS DER STANMORE BLUETOOTH AUSGESCHALTET IST. 002. SCHLIESSEN SIE DAS KABEL MIT DEM 3,5-MM-KLINKENSTECKER AN DEN EINGANG, DER ALS „INPUT 1“ GEKENNZEICHNET IST, AM LAUTSPRECHER AN. 003. SCHLIESSEN SIE DAS KABEL MIT DEM 3,5-MM-KLINKENSTECKER AN DEN MUSIK-PLAYER AN UND SCHALTEN SIE DEN LAUTSPRECHER AN.

  • Seite 17: Eingang 2 - Rca-Anschlüsse

    EINGANG 2 – RCA-ANSCHLÜSSE 001. VERGEWISSERN SIE SICH, DASS DER STANMORE BLUETOOTH AUSGESCHALTET IST. 002. SCHLIESSEN SIE DAS KABEL MIT DEN RCA-STECKERN AN DEN RCA-EINGÄNGEN (LINKS UND RECHTS) AUF DER RÜCKSEITE DES LAUTSPRECHERS AN. 003. SCHLIESSEN SIE DAS ANDERE ENDE DES KABELS AN DEN RCA-AUSGANG IHRER KLANGQUELLE AN UND SCHALTEN SIE DEN LAUTSPRECHER EIN.
  • Seite 18 WAHL IHRER QUELLE DIE AKTUELL AUSGEWÄHLTE EINGANGSQUELLE WIRD DURCH EINE LEUCHTENDE ANZEIGE ANGEZEIGT. ZUR AUSWAHL EINER ANDEREN KLANGQUELLE: 001. DRÜCKEN SIE DIE QUELLENTASTE, UM IHRE QUELLE ZU WÄHLEN UND/ODER ZWISCHEN DEN QUELLEN ZU WECHSELN. 002. EINE LEUCHTENDE ANZEIGE ZEIGT AN, WELCHE QUELLE SIE GEWÄHLT HABEN. • BLUETOOTH-GERÄT • EINGANG 1 –...
  • Seite 19 LAUTSTÄRKE-/BASS-/HÖHENREGELUNG DER STANMORE BLUETOOTH VERFÜGT ÜBER DREI REGLER ZUM EINSTELLEN DES TONS: 001. LAUTSTÄRKEREGLER 002. BASSREGLER 003. HÖHENREGLER 019.
  • Seite 20 TECHNISCHE INFORMATIONEN SOUNDDATEN • AKTIVER STEREOLAUTSPRECHER MIT BASSREFLEX-SYSTEM • DIGITALE KLASSE-D-VERSTÄRKER: 2X 20 W + 1X 40 W • ¾-ZOLL-KALOTTENLAUTSPRECHER: 2 X • 5¼-ZOLL-SUBWOOFER: 1 X • BASS- UND HÖHENREGELUNG • FREQUENZBEREICH: 45–22.000 Hz +-3dB • ÜBERGANGSFREQUENZ: 2500 Hz • ANSCHLÜSSE: – BLUETOOTH: STANDARD V4.0 + EDR APTX® CODEC – EINGANG 1 – 3,5 MM: 1 X – EINGANG 2 – RCA: 1 X – OPTISCHER EINGANG: 1 X • MAX. LEISTUNG: 80 W RMS TECHNISCHE INFORMATIONEN • NETZEINGANGSSPANNUNG: 100–240 V~/200 W • NENNLEISTUNG: 100–240 V~...

  • Seite 21: Problemlösung

    PROBLEMLÖSUNG PROBLEM URSACHE MASSNAHME DER STANMORE Vergewissern Sie sich, dass der Der Lautsprecher ist nicht mit dem STANMORE BLUETOOTH an eine BLUETOOTH GEHT Stromnetz verbunden. funktionsfähige AC-Wandsteckdose NICHT AN. angeschlossen ist, siehe Seite ES KOMMT Wechseln Sie die Klangquelle, Falscher Eingang für Klangquelle siehe Seite wurde ausgewählt.
  • Seite 22 Seite Senken Sie Bass und Höhen auf dem Zu viele Bass-/Höhenanhebungen STANMORE BLUETOOTH, siehe auf dem Lautsprecher. Seite Positionieren Sie den STANMORE ERRATISCHE Interferenzen von einem anderen BLUETOOTH an einer anderen Stelle. elektronischen Gerät. LEISTUNG Schalten Sie das störende elektronische Gerät aus oder...
  • Seite 23 STÖRUNGEN IN DEN FOLGENDEN FÄLLEN VERURSACHEN: • WENN EIN TEIL DES GEHÄUSES MIT DEM EMPFANGS- /ÜBERTRAGUNGSSYSTEM FÜR DAS BLUETOOTH-GERÄT ODER DEN STANMORE BLUETOOTH IN KONTAKT IST. • ÜBERTRAGUNGSSCHWANKUNGEN AUFGRUND VON HINDERNISSEN IN FORM VON WÄNDEN, ECKEN, ETC. • EXPOSITION GEGENÜBER ELEKTRISCHEN STÖRUNGEN VON GERÄTEN IM SELBEN FREQUENZBAND, Z. B.
  • Seite 24 WWW.MARSHALLHEADPHONES.COM 024.
