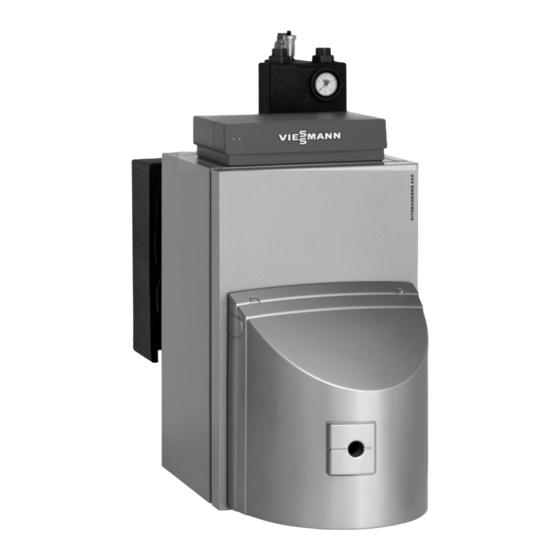

Viessmann VITORONDENS 200-T BR2A Serviceanleitung Für Die Fachkraft
Öl-brennwert-unit
Vorschau ausblenden
Andere Handbücher für VITORONDENS 200-T BR2A:
- Montageanleitung (24 Seiten) ,
- Serviceanleitung für die fachkraft (36 Seiten) ,
- Montageanleitung für die fachkraft (32 Seiten)
Verwandte Anleitungen für Viessmann VITORONDENS 200-T BR2A
Inhaltszusammenfassung für Viessmann VITORONDENS 200-T BR2A

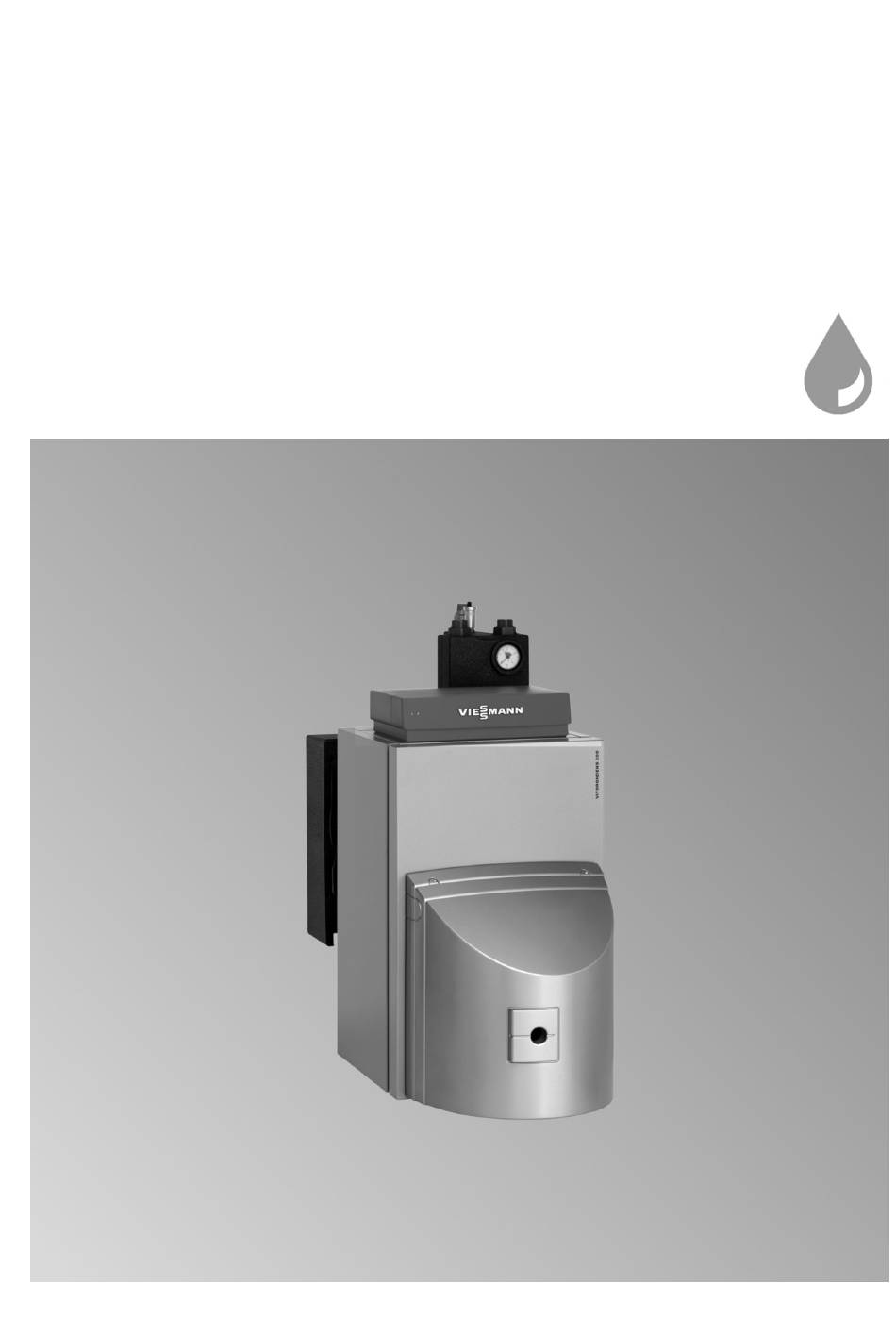

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitorondens 200-T Typ BR2A, 20,2 bis 53,7 kW Öl-Brennwert-Unit VITORONDENS 200-T Bitte aufbewahren! 5608368 DE 7/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. -
Seite 4: Verhalten Bei Abgasgeruch
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■... - Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Informationen Symbole ....................Bestimmungsgemäße Verwendung ............Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ 19 Technische Daten ........................ 20 Außerbetriebnahme und Endgültige Außerbetriebnahme und Entsorgung ........21 Entsorgung Bescheinigungen Konformitätserklärung ................22 Herstellerbescheinigung gemäß... -
Seite 7: Informationen
Informationen Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 8: Ersatzteillisten
Informationen Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 9: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizungsanlage füllen....................... 10 • 2. Heizkessel am Kleinverteiler (Zubehör) entlüften............11 • 3. Heizungsanlage entlüften • •... -
Seite 10: Heizungsanlage Füllen
Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Füll- und Heizwasser gemäß: Ungeeignetes Füllwasser fördert Ablagerungen ■ Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- und Korrosionsbildung und kann zu Schäden meidung von Betriebsstörungen und Schäden durch am Gerät führen. -
Seite 11: Heizkessel Am Kleinverteiler (Zubehör) Entlüften
Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Mit Kleinverteiler (Zubehör) 1. Vordruck des Ausdehnungsgefäßes prüfen. 2. Bypassventil am KV-/KR-Verteiler schließen. 3. Vordere Wärmedämmschale abnehmen. 4. Entlüftungshahn öffnen. 5. Anlage am Kesselfüllhahn im Heizungsrücklauf füllen. Mindest-Anlagendruck 0,8 bar (0,08 MPa). Abb. 2 6. -
Seite 12: Heizungsanlage Entleeren (Falls Erforderlich)
Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entleeren (falls erforderlich) Abb. 4 Entleerung Kesseltür öffnen Abb. 5 Bei raumluftunabhängigem Betrieb: Vor Öffnen der Kesseltür Zuluftleitung abbauen. -
Seite 13: Heizflächen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Heizflächen reinigen Heizfläche des Heizkessels Abb. 6 Reinigungsbürste (Zubehör) 1. Den Brennraum und die Heizflächen des Heizkes- Herstellerangaben der Reinigungsmittel sels mit Reinigungsbürste und Staubsauger reini- gen. 2. Bei Rußablagerungen Reinigung mit alkalischen Mitteln mit Tensidzusatz vornehmen (z. B. Fauch 400/410 Hinweis Darauf achten, dass kein Reinigungsmittel zwi-... -
Seite 14: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Heizflächen reinigen (Fortsetzung) Heizfläche des Wärmetauschers Hinweis 5. Wärmetauscher nach der Reinigung in umgekehr- Sind die Heizflächen des Heizkessels und Wärmetau- ter Reihenfolge anbauen. scher nur leicht verunreinigt kann die Reinigung des Wärmetauschers durch gründliches Spülen über die Achtung Revisionsdeckel der Abgasleitung vorgenommen wer- An heizgasberührten Teilen des Edelstahl-Wär-... -
Seite 15: Kesseltür Anschrauben
Erstinbetriebnahme, Inspektion, Wartung Kesseltür anschrauben Abb. 8 Bei raumluftunabhängigem Betrieb: Nach dem Schlie- ßen der Kesseltür Zuluftleitung anbauen. Neutralisationsanlage oder Aktivkohlefilter (falls vorhanden) vom Heizkessel trennen und Ablaufschlauch anschließen Abb. 9 1. Schlauch zur Neutralisationsanlage vom 2. Ablaufschlauch an den Kondenswasserablauf Siphon trennen. -
Seite 16: Neutralisationsanlage Prüfen (Falls Vorhanden)
Erstinbetriebnahme, Inspektion, Wartung Neutralisationsanlage prüfen (falls vorhanden) 1. pH-Wert des Kondenswassers hinter der Neutrali- 2. Neutralisationsanlage in umgekehrter Reihenfolge sationsanlage mit pH-Mess-Streifen prüfen. Ist der wieder anbauen. pH-Wert < 6,5 das Granulat austauschen. Hinweis Best.-Nr. der pH-Mess-Streifen: 9517 678. Hinweise des Herstellers der Neutralisationsanlage beachten. -
Seite 17: Siphon Und Neutralisationsanlage (Zubehör) Mit Wasser Füllen
Erstinbetriebnahme, Inspektion, Wartung Siphon und Neutralisationsanlage (Zubehör) mit Wasser füllen Abb. 11 Zulaufschlauch (zum Siphon) vom Kondenswasserab- lauf des Heizkessels abziehen und etwas Wasser ein- füllen. Heizungsseitige und trinkwasserseitige Anschlüsse und Tauchhülse auf Dichtheit prüfen Sicherheitseinrichtungen auf Funktion prüfen Ausdehnungsgefäß und Druck der Anlage prüfen Abb. -
Seite 18: Wärmedämmung Auf Festen Sitz Prüfen
Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Druck der Anlage prüfen (Fortsetzung) 2. Falls der Vordruck des Ausdehnungsgefäßes nied- 3. Wasser nachfüllen, bis bei abgekühlter Anlage der riger ist, als der statische Druck der Anlage, Stick- Fülldruck 0,1 bis 0,2 bar (10 bis 20 kPa) höher ist, stoff nachfüllen, bis der Vordruck 0,1 bis 0,2 bar als der Vordruck des Ausdehnungsgefäßes. -
Seite 19: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 20: Technische Daten
Technische Daten Technische Daten Nenn-Wärmeleistung = 50/30 °C 20,2 24,6 28,6 35,4 42,8 53,7 = 80/60 °C 18,8 22,9 27,0 33,0 40,0 50,0 CE-Kennzeichnung CE-2456 CL 102 Elektrische Leistungsaufnahme 100 % der Nenn-Wärmeleistung ■ 30 % der Nenn-Wärmeleistung ■ Verfügbarer Förderdruck mbar Abgastemperatur bei Rücklauftemperatur 30 °C... -
Seite 21: Außerbetriebnahme Und
Außerbetriebnahme und Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 22: Bescheinigungen Konformitätserklärung
Herstell-Nr. unter folgender Internetadresse zu finden: Dieses Produkt erfüllt die Anforderungen der Wirkungsgradrichtlinie (92/42/EWG) für Brennwertkessel. Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass folgendes Produkt die nach 1. BImSchV § 6 geforderten NO -Grenzwerte einhält: Öl-Brennwert-Unit Vitorondens 200-T... -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgasseitiger Anschluss..........16 Kesseltür Aktivkohlefilter prüfen..........16 – anschrauben............15 Anlage – öffnen..............12 – entleeren..............12 – füllen..............10, 11 Anlagendruck............. 11 Neutralisationsanlage...........15, 16 Ausdehnungsgefäß........10, 11, 17 Außerbetriebnahme........... 21 Raumluftunabhängiger Betrieb...... 12, 15, 18 Bestimmungsgemäße Verwendung......7 Siphon –... - Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
