vom Suchgerät an und kann verwendet werden, um das Suchgerät zur Zielleitung zu
führen. Der angezeigte Signalstärkewert ist die Stärke des Signals sowie es von der
Zielleitung empfangen wird. In dieser Stellung gibt der Lautsprecher des Suchgeräts
einen pulsierenden Ton aus.
Mithilfe des Kompasses kann das Suchgerät parallel zur Zielleitung ausgerichtet
werden, so dass Tiefen- und Stromwerte angezeigt werden.
Während das Suchgerät nach links bewegt wird, verringert sich der hintere Teil des
Proportional-Rechtspfeils, die Anzeige Zielposition wandert von links zur Mitte, der
Ton aus dem Lautsprecher wird leiser und der numerische Signalstärkewert steigt an.
Verwenden Sie die Proportionalpfeile, die Anzeige Zielposition und den
Signalstärkewert, um das Suchgerät direkt über die Zielleitung zu bewegen.
Abb. 4:

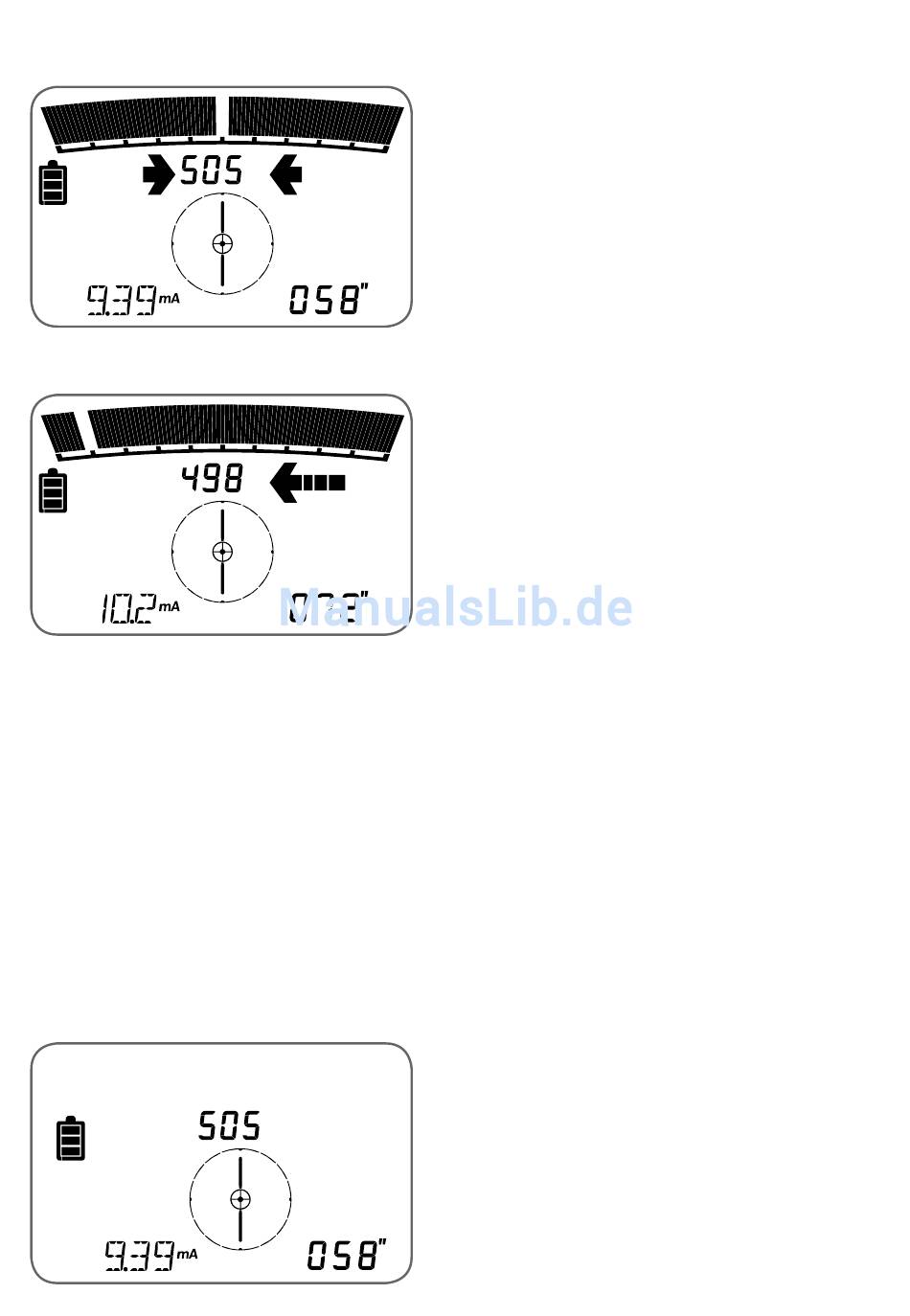

Abb. 2 zeigt das Suchgerät im
Führungsmodus wobei sich das
Suchgerät direkt über der Zielleitung
befindet. In dieser Stellung werden die
Köpfe des Links- und des Rechtspfeils
gleichzeitig angezeigt, die Anzeige
Zielposition befindet sich in der Mitte, der
Signalstärkewert ist am höchsten und die
Strommesswerte am niedrigsten.
Abb. 3 zeigt das Suchgerät im
Führungsmodus, wobei sich das
Suchgerät rechts von der Zielleitung
befindet. In dieser Stellung wird der
Proportional-Rechtspfeil angezeigt,
wodurch die Richtung angegeben wird,
in die das Suchgerät zur Zielleitung hin
verschoben werden muss. Die Anzeige
Zielposition zeigt die Zielposition links
Bei eingeschaltetem Suchgerät
wird durch kurzes Drücken der
Ein-/Aus-Taste die Betriebsart in
den Signalstärkenmodus geändert.
In diesem Modus werden Kompass,
Signalstärke, Tiefe und Strom angezeigt.
Die Proportional-Links-/Rechtspfeile und
die Anzeige Zielposition stehen nicht zur
Verfügung. Siehe Abb. .
