Ortung der Rohrleitung oder des
Kabels
Nach Wahl der Sendersignal-Übertragungsmethode auf das Rohr oder Kabel ist das
Suchgerät einsatzbereit.
Hinweis: Wenn das Suchgerät in einem bestimmten Abstand von der
Zielleitung aufgestellt wird, werden die Tiefen- und Stromwerte automatisch
angezeigt. Diese Werte sind jedoch erst dann genau, wenn sich das Suchgerät
direkt über der Zielleitung befindet und richtig ausgerichtet ist.
Wenn sich das Suchgerät direkt über der Zielleitung befindet, haben die angezeigten
Tiefen- und Stromwerte ihre Minimalwerte. Dies kann eine sehr nützliche Funktion beim
Orten der Zielleitung sein.
Hinweis: Um Tiefen- und Stromwerte anzeigen zu können, muss das
Suchgerät mit einem Kompass parallel zur Zielleitung ausgerichtet werden. Die
Kompassfunktion in Abb. 1 zeigt das mit der Zielleitung fluchtende Suchgerät.
Abb. 1:
zeigt die Zielposition rechts vom Suchgerät an und kann verwendet werden, um das
Suchgerät zur Zielleitung zu führen. Der angezeigte Signalstärkewert ist die Stärke
des Signals sowie es von der Zielleitung empfangen wird. In dieser Stellung gibt der
Lautsprecher des Suchgeräts einen Dauerton aus.
Mithilfe des Kompasses kann das Suchgerät parallel zur Zielleitung ausgerichtet
werden, so dass Tiefen- und Stromwerte angezeigt werden.
Während das Suchgerät nach rechts bewegt wird, verringert sich der hintere Teil des
Proportional-Linkspfeils, die Anzeige Zielposition wandert von rechts zur Mitte, der
Ton aus dem Lautsprecher wird leiser und der numerische Signalstärkewert steigt an.
Die Proportionalpfeile, die Anzeige Zielposition und den Signalstärkewert verwenden,
um das Suchgerät direkt über die Zielleitung zu bewegen.

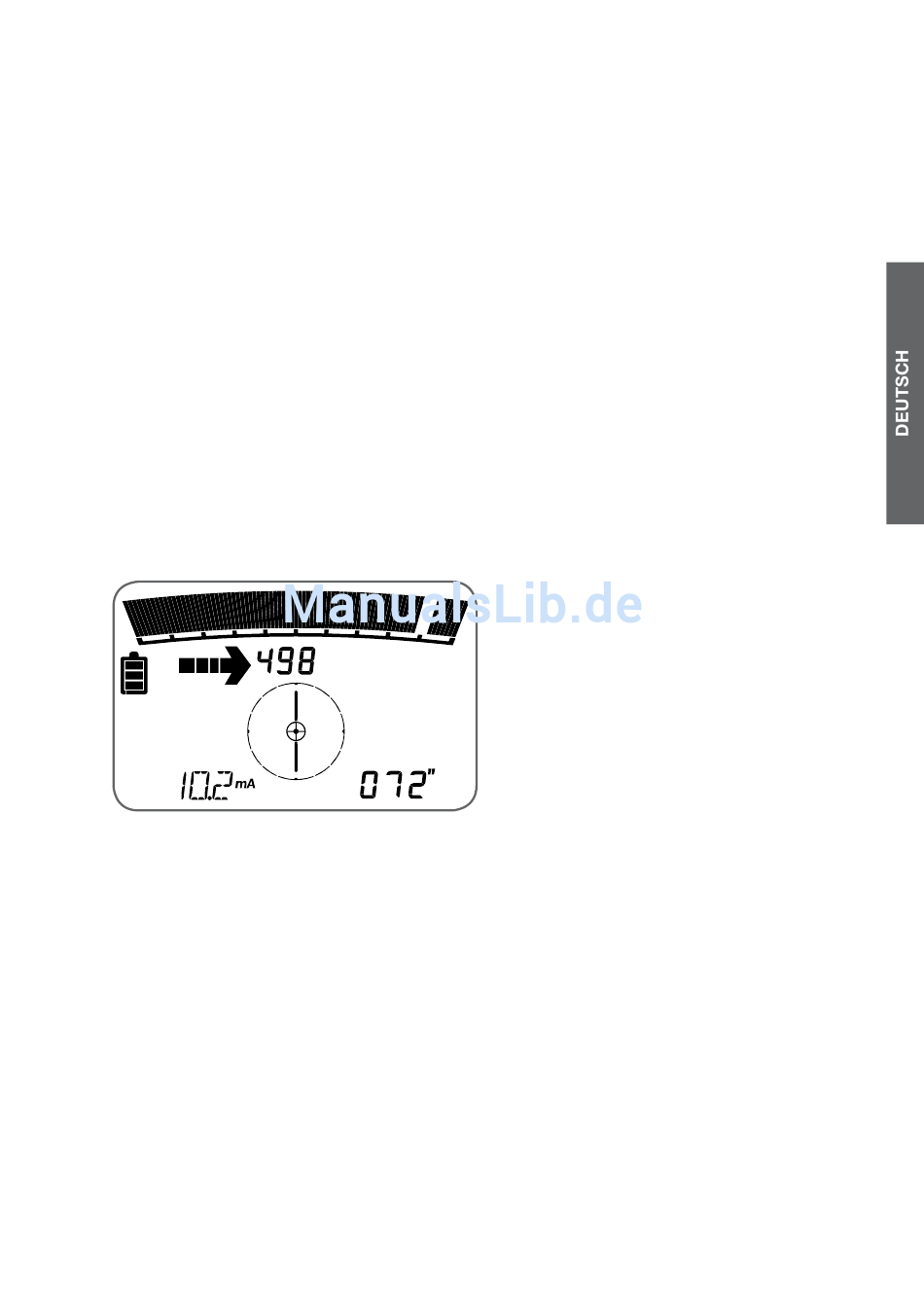

Abb. 1 zeigt das Suchgerät im
Führungsmodus, wobei sich das
Suchgerät links von der Zielleitung
befindet.
In dieser Stellung wird der Proportional-
Linkspfeil angezeigt, wodurch die
Richtung angegeben wird, in die das
Suchgerät zur Zielleitung hin verschoben
werden muss. Die Anzeige Zielposition
