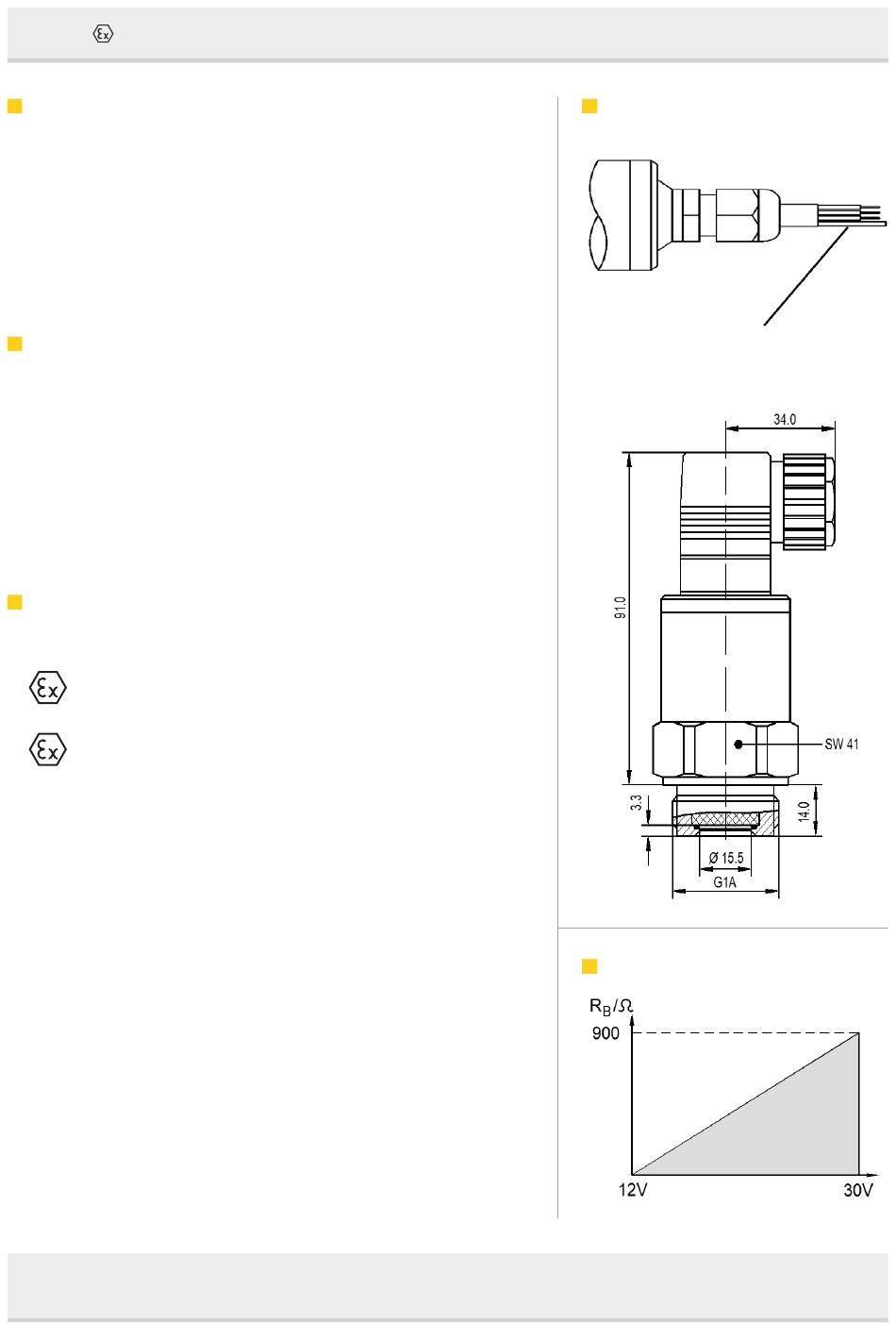

P131
Betriebsanleitung Drucktransmitter
SICHERHEITSHINWEISE
Der Drucktransmitter dient der Absolut- und Überdruckmessung von
Gasen, Dämpfen und Flüssigkeiten. Bei unsachgemäßem Einsatz kön-
nen Gefahren von ihm ausgehen. Das Gerät darf nur von qualifiziertem
und autorisiertem Fachpersonal unter strenger Beachtung dieser Be-
triebsanleitung, der einschlägigen Normen, der gesetzlichen Vorschrif-
ten und der Zulassungen (je nach Anwendung) eingebaut, angeschlos-
sen, in Betrieb genommen und gewartet werden. Betriebsdrücke und
Überdrücke sind zu beachten, siehe Typenschild und „ Messbereiche".
MONTAGE
Die Funktion des Drucktransmitters ist nahezu unabhängig von der
Einbaulage. Zum Schutz des Prozessanschlusses und der Druckmem-
bran darf die Schutzkappe erst unmittelbar vor dem Einbau entfernt
werden. Der Drucktransmitter ist nach den jeweils gültigen Richtlinien
für druckbeaufschlagte Komponenten zu montieren. Wir empfehlen die
Verwendung von Absperrhähnen, Wassersackrohren usw. Beim Einbau
ist darauf zu achten, dass kein Wasser in das Gehäuse eindringen kann.
Das Sondengehäuse muss durch direkte leitfähige Verbindung mit dem
Potentialausgleich der Anlage verbunden werden.
EINSATZBEDINGUNGEN
Umgebungstemperatur und Mediumtemperatur:
II 1G Ex ia IIC T4 Ga: -20...80 °C
Bei Ausführung mit fest angeschlossenem Kabel ≤ 70°C
I M2 Ex ia I Mb: -20...80 °C
Bei Ausführung mit fest angeschlossenem Kabel ≤ 70°C
Ui ≤ 30 V, Ii ≤ 150 mA, Pi ≤ 750 mW
Bei Drucktransmitter mit Steckverbindern oder Leitungslänge bis 50 m:
max. innere Kapazität Ci=31,7nF, max. innere Induktivität Li=50mH
Bei Drucktransmittern in der Ausführung mit fest angeschlossenem
Kabel ist dieses fest zu verlegen.
Hinweis: Für Gruppe I-Anwendungen. Die Zusammenschaltung der
Drucktransmitter mit anderen Geräten muss gesondert geprüft und
bescheinigt werden.
Jegliche elektrostatische Aufladung von Kabeln oder Kunststoffteilen
durch Reibung oder strömende Medien muss vom Anwender ausge-
schlossen werden.
Nöding Messtechnik GmbH • Oldenfelder Bogen 29 • D-22143 Hamburg, Germany • Tel.: +49 40 67 58 51 – 0
Fax: +49 40 67 58 51 – 49 • Internet: www.noeding-messtechnik.de • E-mail: info@noeding-messtechnik.de
MONTAGEHINWEIS
Referenzluft-Zuführung Nicht verschlie-
ßen! Vor Wasser schützen!
BÜRDE
DE
