Batterieinstallation - Fluke i3000s Flex Anweisungen

Bedienungsanleitung
A
B
C
D
E
F
G
H
I

Batterieinstallation

Zur Vermeidung von elektrischen Schlägen oder Verletzungen sind
folgende Vorschriften zu beachten:
Niemals Batterien ersetzen, während der flexible Messkopf an zu

prüfenden Leitern installiert ist oder der Ausgang an ein
Anzeigegerät angeschlossen ist.
Die Stromzange niemals ohne ordnungsgemäß angebrachte

Abdeckung betreiben.
Die Stromzangen erfordern zum Betrieb zwei AA IEC LR6 Alkalibatterien. Das
Batteriefach ist über die Rückseite des Elektronikgehäuses zugänglich.
6

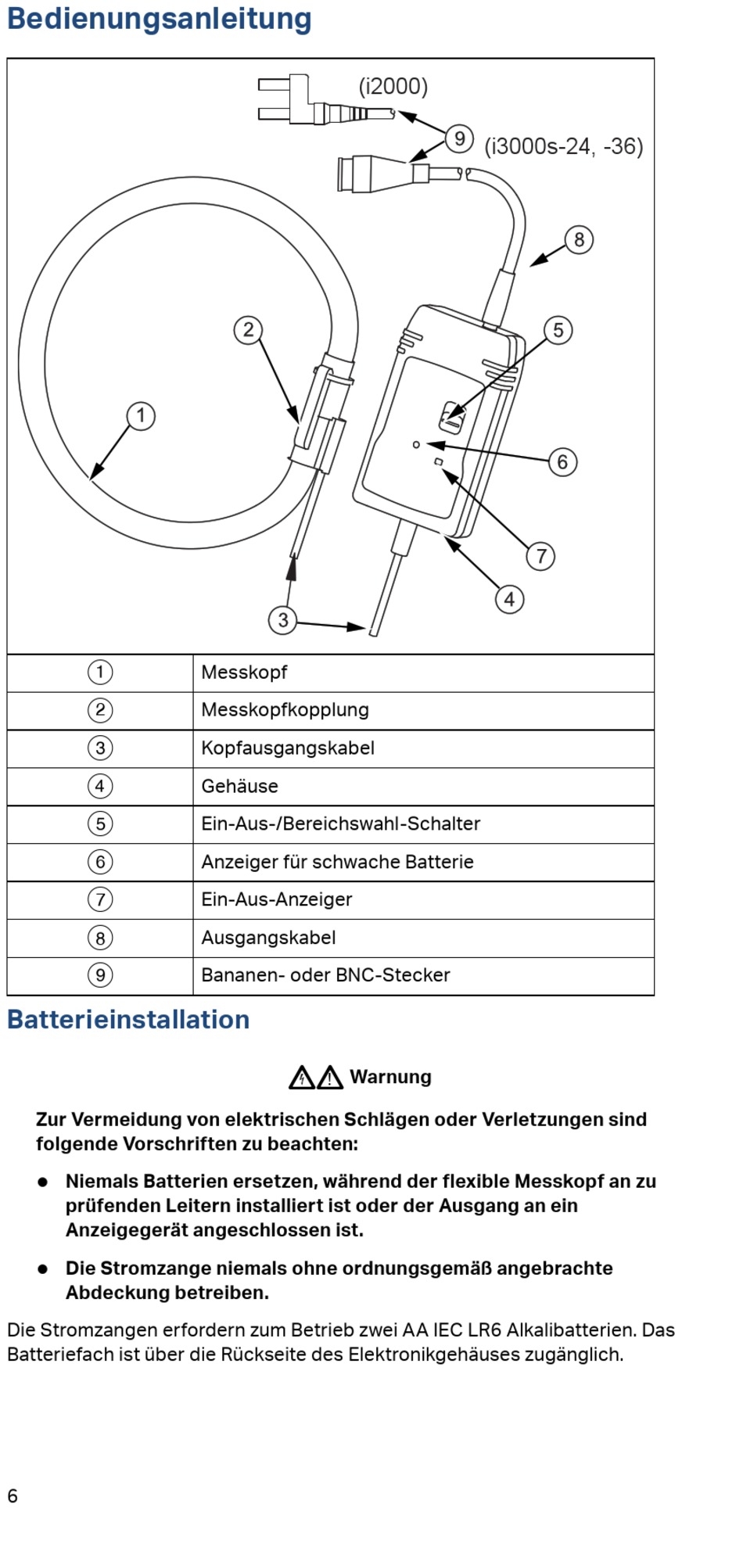

Messkopf
Messkopfkopplung
Kopfausgangskabel
Gehäuse
Ein-Aus-/Bereichswahl-Schalter
Anzeiger für schwache Batterie
Ein-Aus-Anzeiger
Ausgangskabel
Bananen- oder BNC-Stecker
XW
(i2000)
(i3000s-24, -36)
Warnung
