Einführung
Die i6000s 24 Flex und i6000s 36 Flex AC Current Probes (im
Folgenden „Stromzangen") werden mit Oszilloskopen, digitalen
Multimetern, Aufzeichnungsgeräten und Datenschreibern
verwendet. Die Stromzangen können zur Wechselstrommessung
von bis zu 6000 A verwendet werden. Der flexible Messkopf
ermöglicht mit einer typischen Stromzange Strommessungen an
schwer zugänglichen Leitern.
Die Stromzangen bieten einen Niederspannungsausgang (3 V
Wechselspannung), der sich proportional zum gemessenen
Strom verhält. Die Stromzangen bieten Vollausschlag-
Direktmessanzeige für 60 A, 600 A und 6000 A.
Sicherheitsbestimmungen
Warnung kennzeichnet Situationen und Aktivitäten, die für den
Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und
Aktivitäten, durch die das Produkt oder die zu prüfende
Ausrüstung beschädigt werden können.
Zur Vermeidung von Stromschlag oder
Verletzungen sind folgende Vorschriften zu
beachten:
•
Falls die Stromzangen auf eine andere als in
dieser Bedienungsanleitung beschriebene
Weise verwendet werden, kann der durch die
Stromzangen gebotene Schutz beeinträchtigt
werden.
•
Die Stromzangen dürfen nur von qualifizierten
Fachkräften verwendet werden.
•
Während der Installation und Verwendung der
Stromzangen vorsichtig vorgehen; im zu
prüfenden Stromkreis können gefährliche
Spannungen und Ströme vorhanden sein.
PN 2842359 (German)
June 2007, Rev. 1, 4/17
© 2007-2017 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice.

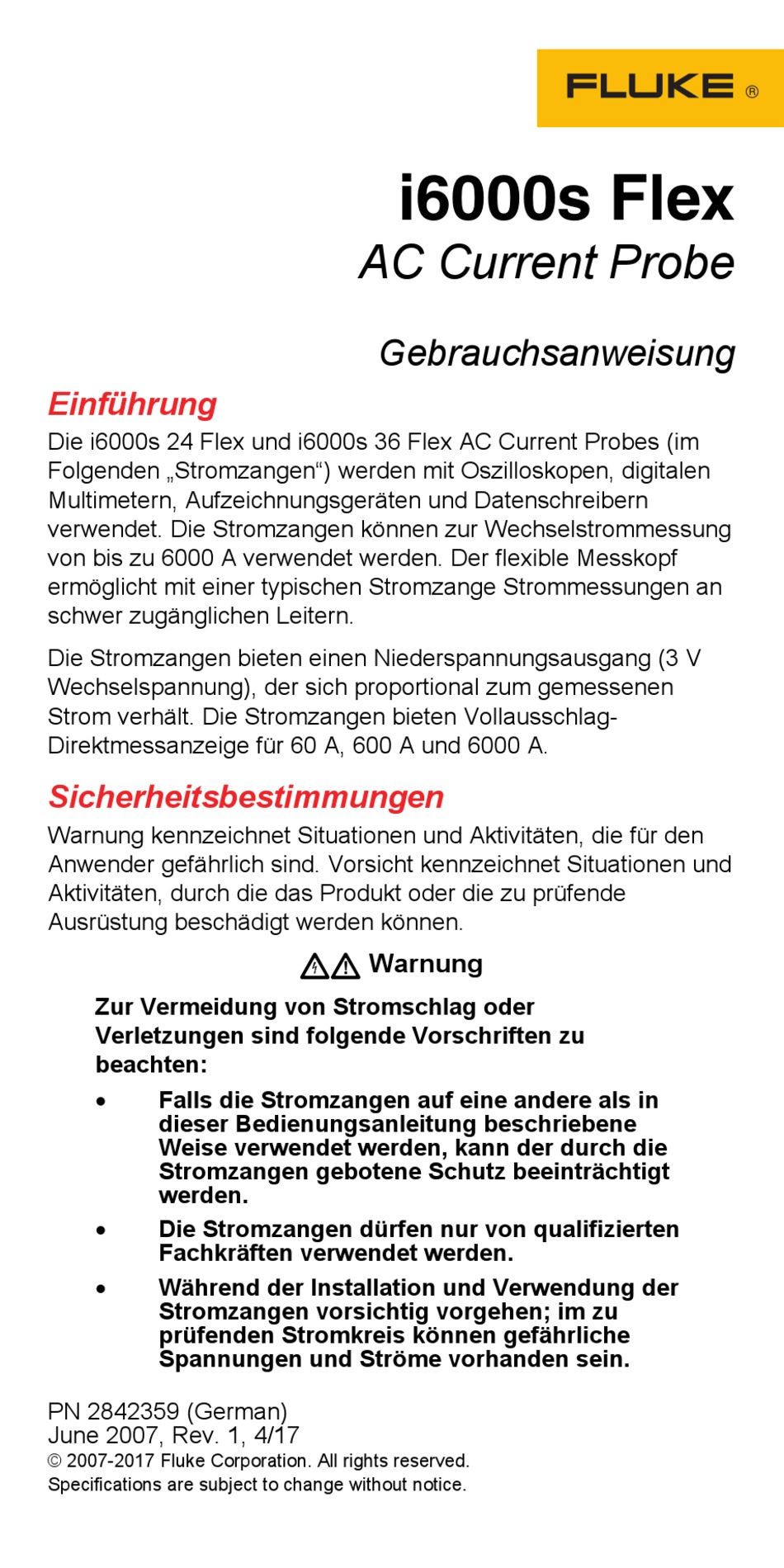

i6000s Flex
AC Current Probe
Gebrauchsanweisung
