Einführung

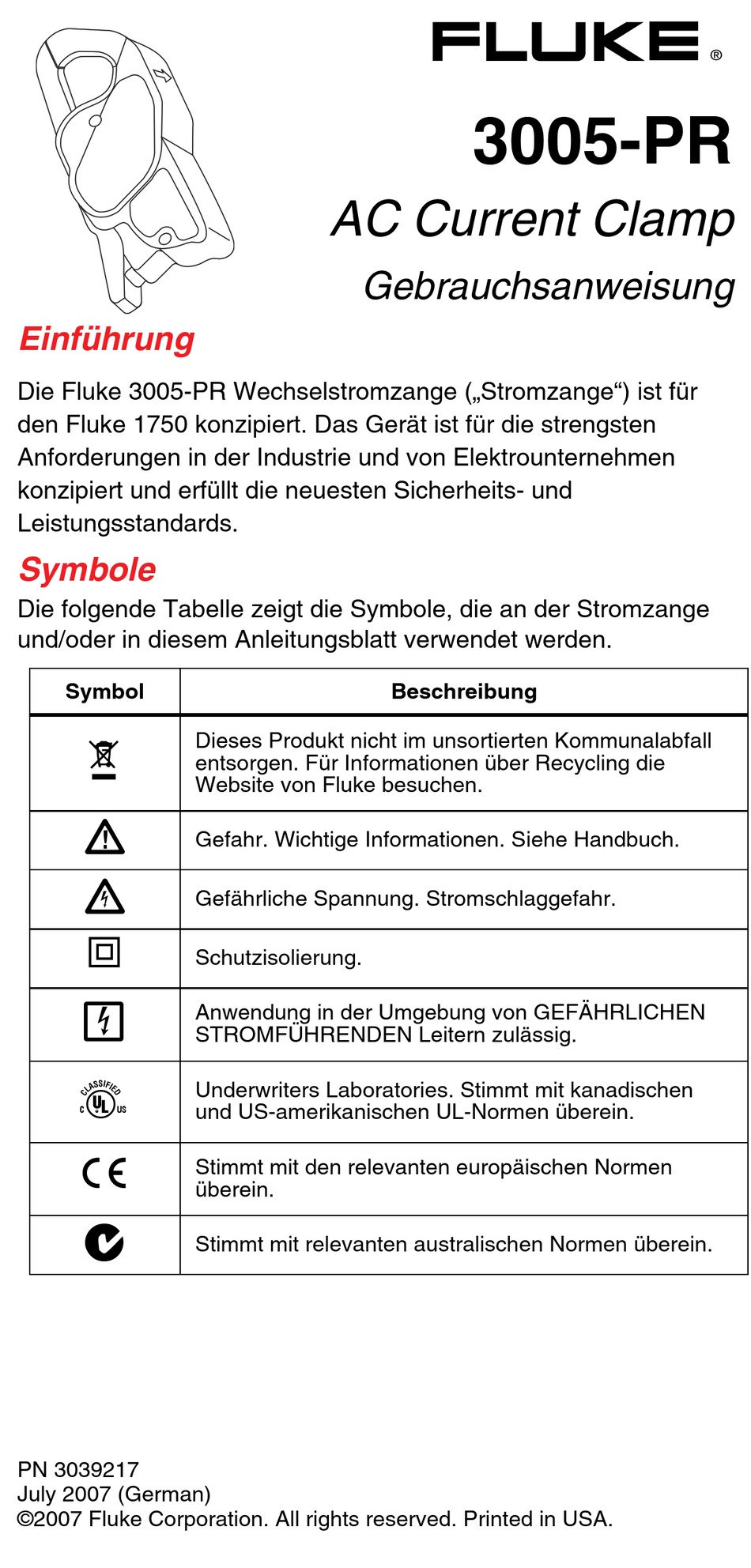

Die Fluke 3005-PR Wechselstromzange („Stromzange") ist für
den Fluke 1750 konzipiert. Das Gerät ist für die strengsten
Anforderungen in der Industrie und von Elektrounternehmen
konzipiert und erfüllt die neuesten Sicherheits- und
Leistungsstandards.
Symbole
Die folgende Tabelle zeigt die Symbole, die an der Stromzange
und/oder in diesem Anleitungsblatt verwendet werden.
Symbol
~
W
X
T
,
@
P
;
PN 3039217
July 2007 (German)
©2007 Fluke Corporation. All rights reserved. Printed in USA.
AC Current Clamp
Dieses Produkt nicht im unsortierten Kommunalabfall
entsorgen. Für Informationen über Recycling die
Website von Fluke besuchen.
Gefahr. Wichtige Informationen. Siehe Handbuch.
Gefährliche Spannung. Stromschlaggefahr.
Schutzisolierung.
Anwendung in der Umgebung von GEFÄHRLICHEN
STROMFÜHRENDEN Leitern zulässig.
Underwriters Laboratories. Stimmt mit kanadischen
und US-amerikanischen UL-Normen überein.
Stimmt mit den relevanten europäischen Normen
überein.
Stimmt mit relevanten australischen Normen überein.
3005-PR
Gebrauchsanweisung
Beschreibung
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 3005-PR

Inhaltszusammenfassung für Fluke 3005-PR

  • Seite 1 3005-PR AC Current Clamp Gebrauchsanweisung Einführung Die Fluke 3005-PR Wechselstromzange („Stromzange“) ist für den Fluke 1750 konzipiert. Das Gerät ist für die strengsten Anforderungen in der Industrie und von Elektrounternehmen konzipiert und erfüllt die neuesten Sicherheits- und Leistungsstandards. Symbole Die folgende Tabelle zeigt die Symbole, die an der Stromzange und/oder in diesem Anleitungsblatt verwendet werden.

  • Seite 2: Sicherheitsanleitungen

    Sicherheitsanleitungen Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt erläutert die wichtigsten Sicherheitsanleitungen zur Handhabung der Stromzange. Ein Warnhinweis in diesem Anleitungsblatt kennzeichnet Bedingungen und Aktivitäten, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Aktivitäten, die die Stromzange oder die Messgeräte beschädigen können.

  • Seite 3: Wartung

    Griffschutz fbe01.eps Abbildung 1. 3005-PR Wechselstromzange Bedienungsanleitungen Die Stromzange an die 1750-Stromeingangsbuchse anschließen. Sicherstellen, dass der 1750 erkennt, dass eine Stromzange angeschlossen ist. Die Stromzange um den zu prüfenden Leiter klemmen. Nach Bedarf das Gerät beobachten und Messungen durchführen. Positiver Ausgang gibt an, dass der Strom in die durch den Pfeil auf der Stromzange angegebene Richtung fließt.

  • Seite 4: Mechanische Spezifikationen

    Bereich Genauigkeit Phasenverschiebung ≤ 2 % von Messwert ± 1 mV 0,1 bis 1 A ≤ 1 % von Messwert ± 1 mV ≤ 3 ° 1 bis 5 A ≤ 1 % von Messwert ± 1 mV ≤ 2 ° 5 bis 40 A Referenzbedingungen: 20 °C bis 26 °C, 20 bis 75 % RH, externes Magnetfeld <...

  • Seite 5: Umgebungsspezifikationen

    Umgebungsspezifikationen Betriebstemperatur -10 °C bis +55 °C Lagertemperatur -40 °C bis +70 °C Höhenlage Außer Betrieb: 0 bis 12.000 m Betrieb: 0 bis 2000 m Relative Feuchtigkeit 10 °C bis 35 °C 85 % RH (ohne (Betrieb) Flankenabfall oberhalb 35 °C) ≤...
  • Seite 6 BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung.
