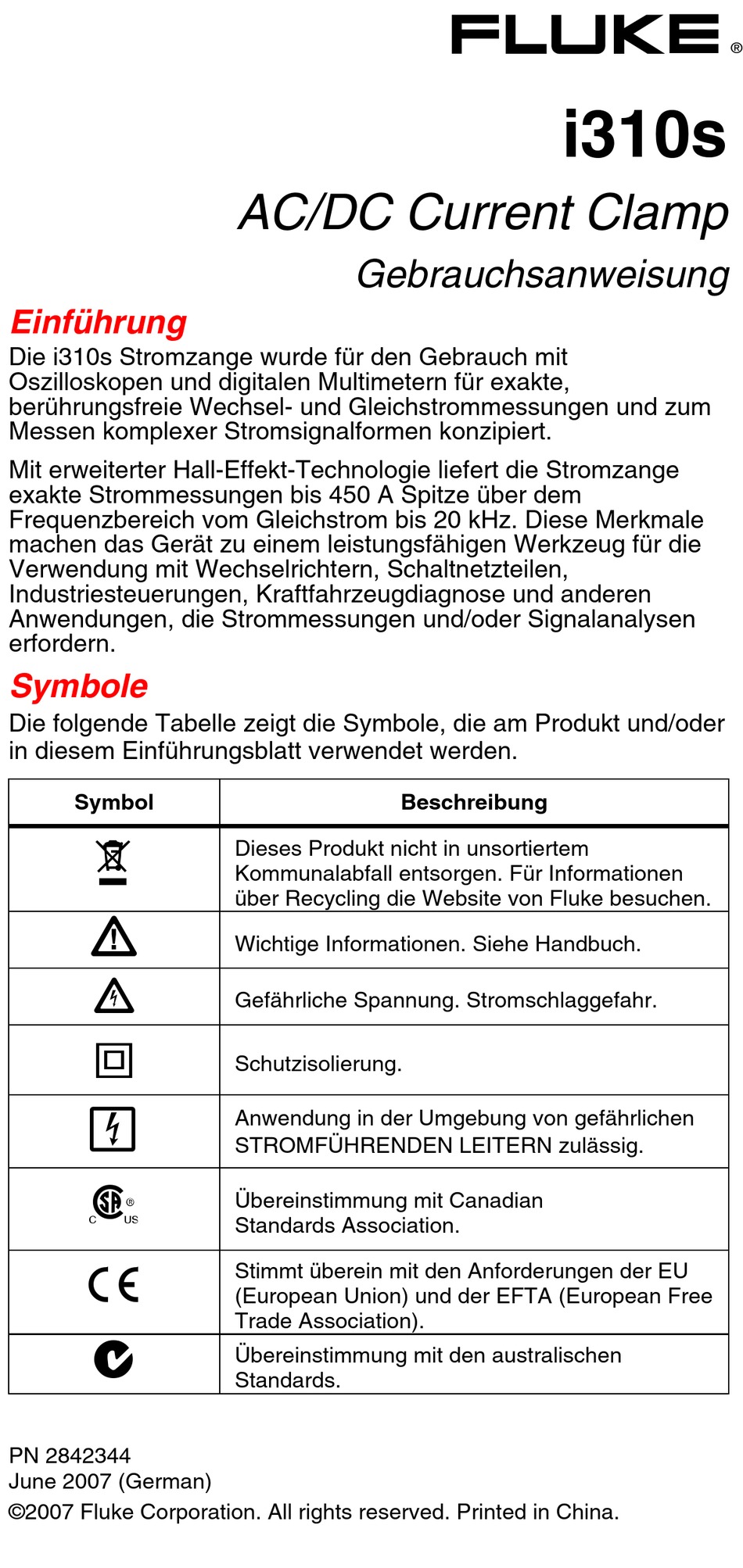

Einführung
Die i310s Stromzange wurde für den Gebrauch mit
Oszilloskopen und digitalen Multimetern für exakte,
berührungsfreie Wechsel- und Gleichstrommessungen und zum
Messen komplexer Stromsignalformen konzipiert.
Mit erweiterter Hall-Effekt-Technologie liefert die Stromzange
exakte Strommessungen bis 450 A Spitze über dem
Frequenzbereich vom Gleichstrom bis 20 kHz. Diese Merkmale
machen das Gerät zu einem leistungsfähigen Werkzeug für die
Verwendung mit Wechselrichtern, Schaltnetzteilen,
Industriesteuerungen, Kraftfahrzeugdiagnose und anderen
Anwendungen, die Strommessungen und/oder Signalanalysen
erfordern.
Symbole
Die folgende Tabelle zeigt die Symbole, die am Produkt und/oder
in diesem Einführungsblatt verwendet werden.
Symbol
~
W
X
T
,
)
P
;
PN 2842344
June 2007 (German)
©2007 Fluke Corporation. All rights reserved. Printed in China.
AC/DC Current Clamp
Gebrauchsanweisung
Dieses Produkt nicht in unsortiertem
Kommunalabfall entsorgen. Für Informationen
über Recycling die Website von Fluke besuchen.
Wichtige Informationen. Siehe Handbuch.
Gefährliche Spannung. Stromschlaggefahr.
Schutzisolierung.
Anwendung in der Umgebung von gefährlichen
STROMFÜHRENDEN LEITERN zulässig.
Übereinstimmung mit Canadian
Standards Association.
Stimmt überein mit den Anforderungen der EU
(European Union) und der EFTA (European Free
Trade Association).
Übereinstimmung mit den australischen
Standards.
Beschreibung
i310s
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke i310s

Inhaltszusammenfassung für Fluke i310s

  • Seite 1 ® i310s AC/DC Current Clamp Gebrauchsanweisung Einführung Die i310s Stromzange wurde für den Gebrauch mit Oszilloskopen und digitalen Multimetern für exakte, berührungsfreie Wechsel- und Gleichstrommessungen und zum Messen komplexer Stromsignalformen konzipiert. Mit erweiterter Hall-Effekt-Technologie liefert die Stromzange exakte Strommessungen bis 450 A Spitze über dem Frequenzbereich vom Gleichstrom bis 20 kHz.

  • Seite 2: Sicherheitsanleitungen

    Sicherheitsanleitungen Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt erläutert die wichtigsten Sicherheitsanleitungen zur Handhabung des Produkts. Ein Warnhinweis in diesem Einführungsblatt signalisiert Bedingungen und Handlungen, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können.

  • Seite 3: Spezifikationen

    • Diese Ausrüstung ist so konzipiert, dass sie Schutz gegen impulsförmige Störsignale in fest installierten Anlagen bietet, beispielsweise in Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude. • CAT III-Ausrüstung ist so konzipiert, dass sie Schutz gegen die impulsförmigen Störsignale in fest installierten Anlagen bietet, beispielsweise in Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in...

  • Seite 4: Allgemeine Eigenschaften

    Allgemeine Eigenschaften Maximaler 19 mm Leiterdurchmesser Ausgangskabel und Sicherheits-BNC-Anschluss, geliefert Anschlüsse mit 4 mm Sicherheitsadapter Ausgangsnullung 2000 m Kabellänge Betriebstemperatur -10 °C bis +50 °C Lagertemperaturbereich -20 °C bis +85 °C (Batterie entfernt) Betriebsfeuchtigkeit 15 % bis 85 % (nicht kondensierend) Gewicht 250 g Sicherheitsstandards...

  • Seite 5: Typische Leistungskurven

    Typische Leistungskurven ewa01.eps Typischer Frequenzgang ewa02.eps Typischer Frequenzgang ewa03.eps Typische Genauigkeit...
  • Seite 6 Bedienungsanweisungen ehx04.eps Abbildung 1. i310s AC/DC Stromzange WX Warnung Zur Vermeidung von Verletzung bei Gebrauch der Stromzange sicherstellen, dass sich die Finger stets hinter dem Schutz befinden, siehe Abbildung 1. Die Stromzange nicht verwenden, wenn Teile davon, einschließlich Messleitung und Anschlüssen, beschädigt scheinen oder eine Störung des...

  • Seite 7: Wartung

    drehen. Sicherstellen, dass die Stromzange während der Nullstellung von stromführenden Leitern getrennt ist. Strommessung Die Stromzange auf den erforderlichen Strombereich schalten, und prüfen, ob die LED leuchtet. Nötigenfalls die Ausgangsspannung der Stromzange gemäß Beschreibung in Abschnitt Nullung auf Null stellen. Die Backen der Stromzange um den Leiter klemmen und guten Kontakt zwischen den Schließflächen der Backen sicherstellen.
  • Seite 8 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Dieses Fluke-Produkt ist ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern.
