Trassenvorbereitung

100

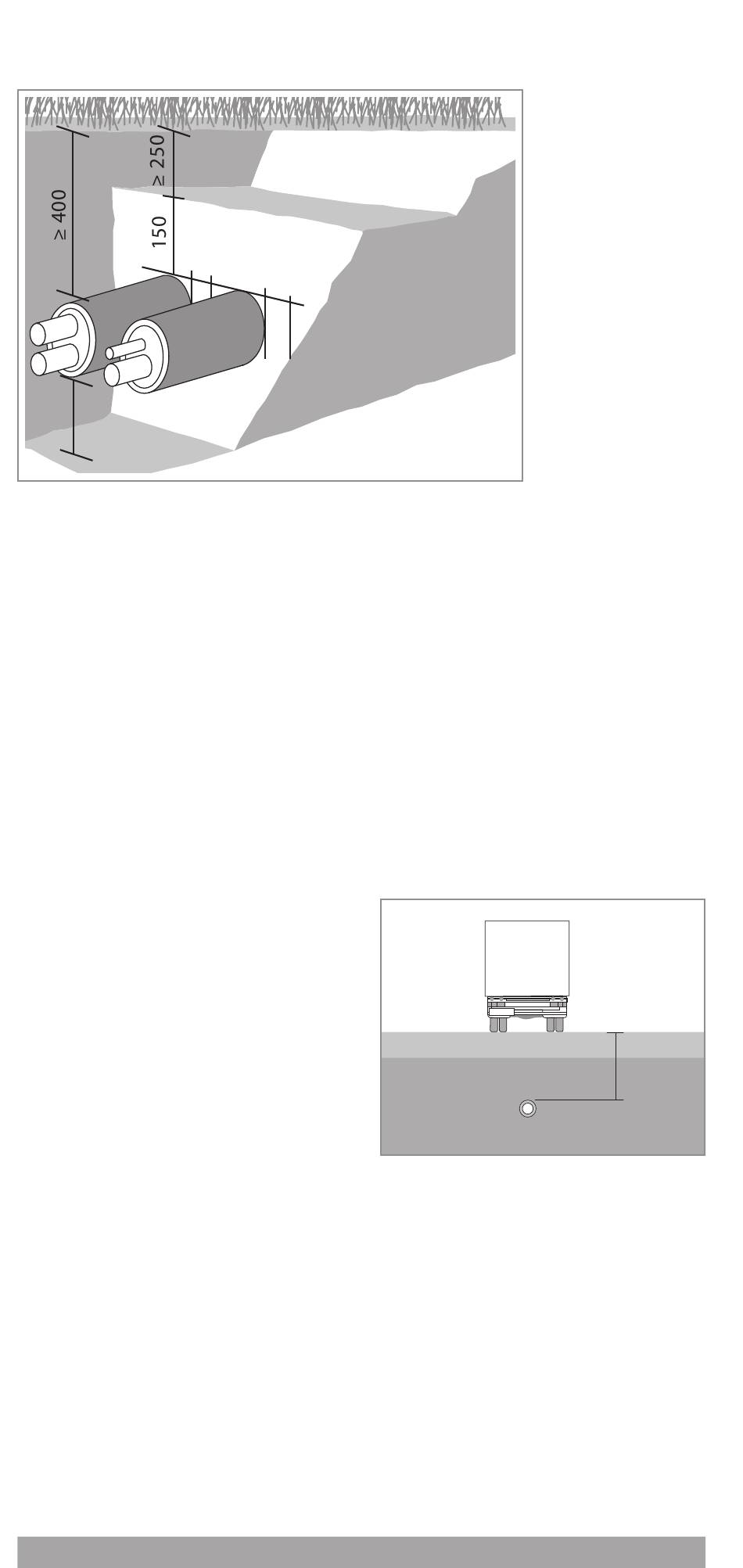

Es ist vorteilhaft, den Erdaushub einseitig neben der Trasse
abzulegen. Auf der freien Seite wird anschließend die Rohr-
leitung abgerollt und direkt in den Graben verlegt. Vermeiden
Sie Beschädigungen des Mantelrohres. Die Verlegung in
steinfreiem Sandbett ist vorgeschrieben. Die Sandkörnung
sollte 0/2 bis 0/3 mm betragen. Keinesfalls spitze oder
scharfkantige Gegenstände im Graben verbauen. Das Füll -
ma terial ist schichtweise zu verdichten, ab 500 mm Über-
deckung auch maschinell. Trassenwarnband ein legen.
Verkehrslast
Im Überdeckungshöhen-
bereich von h = 0,5 Meter
bis max. 6 Meter sind die
Uponor Ecoflex Mantelrohre
bei Erdlasten und hohen
Verkehrslasten standsicher.
Der statische Nachweis
gemäß ATV-DVWK-A127
bestätigt, dass Ecoflex Rohre
unter definierten Einbau bedingungen mit hohen Verkehrslasten
(SLW 60 = 60 t) entsprechend Arbeitsblatt ATV-A 127 ein-
setzbar sind. Die Ringsteifigkeit der Mantelrohre ist gemäß
EN ISO 9969 für eine Belastung von 4 kN/m
geprüft.
10 l Ecoflex Nahwärmesysteme – Baustellenhandbuch
100
150
Achtung!
Örtliche Frost-
grenzen sind
hier unberück-
sichtigt.
Alle Maßangaben
in mm
Mindestsan-
düberdeckung
ohne Beanspru-
chung durch
Verkehrslasten
SLW
60
min. 0,5 m
max. 6,0 m
(Klasse SN4)
