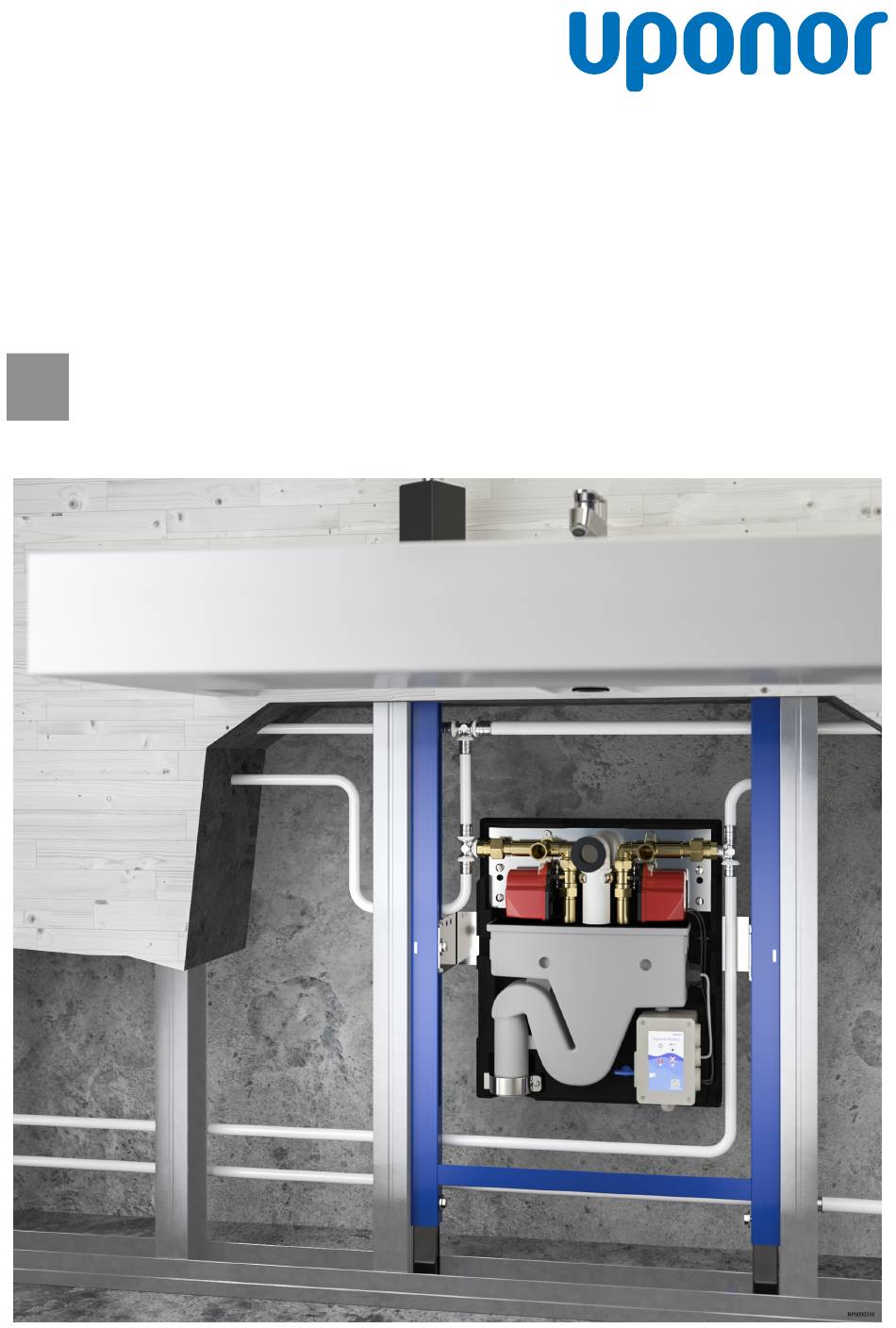

- Seite 1 Uponor Motion Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Protokolle................20 Fehlersuche................. 23 Alarme löschen..............23 Den Installateur kontaktieren..........23 Störungen................23 Alarme................... 24 Stromausfall................25 "Uponor Motion konnte nicht gefunden werden."....25 Technische Daten............... 26 Technische Daten..............26 Kabelspezifikationen............. 26 Verdrahtungsplan..............26 Abmessungen............... 26 Uponor Motion Montage- und Bedienungsanleitung... -
Seite 3: Copyright Und Haftungsausschluss
Kühlsysteme angeschlossen wird; • nicht an Produkte, Teile oder Komponenten von Fremdherstellern angeschlossen wird oder mit ihnen gebraucht wird, die nicht von Uponor zugelassen oder angegeben wurden; • vor der Installation und Inbetriebnahme keine Spuren von Manipulation, unsachgemäßer Handhabung, ungenügender Instandhaltung, unsachgemäßer Lagerung, mangelhafter... -
Seite 4: Einleitung
Verbindung zu setzen und die Bedingungen ihres Verkaufsvertrags nachzulesen. Dieses Produkt darf nicht mit anderen gewerblichen Abfällen zusammen entsorgt werden. Sicherheitsmaßnahmen Bei Montage und Betrieb von Uponor Produkten ist Folgendes zu beachten: • Lesen und befolgen Sie die Anweisungen in der Montage- und Bedienungsanleitung. -
Seite 5: Systembeschreibung

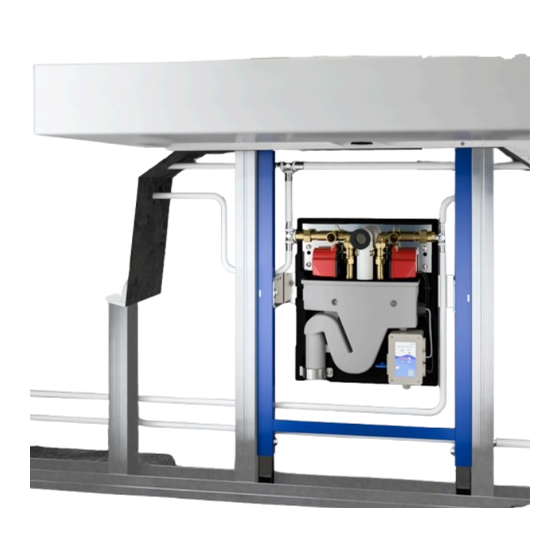

3 Systembeschreibung 3.1 Funktionsprinzip Uponor Motion ist ein Produkt, welches das Trinkwasser (warm und kalt) in einer Wohnung durchspült, um Wasserstagnation zu verhindern. Die Einheit überwacht und reguliert permanent die Nutzung von Trinkwasserinstallationen und gewährleistet die Versorgung mit hygienischem Wasser. -
Seite 6: Zubehör
3.3 Zubehör Wartungsabdeckung (optional) CD0000529 Um die Installation der Uponor Motion mit Wandrahmen abzuschließen, empfehlen wir die obige Wartungsabdeckung. Diese ist auch bei Uponor erhältlich. Die Abdeckung verschließt die Wandöffnung, reduziert den Geräuschpegel und bildet einen sauberen Abschluß. Der Rahmen ist aus Metal, während die eigentliche Abdeckung aus Kunststoff besteht und von Magneten gehalten wird. -
Seite 7: Installation
Abschluss der *l und w setzen sich aus den Maßen der Wartungsabdeckung plus Installation angezogen werden. 50 mm an allen Seiten zusammen. Unabhängig von der mechanischen Installation wird die Uponor Motion immer wie abgebildet angeschlossen. Uponor Motion Montage- und Bedienungsanleitung... -
Seite 8: Mechanische Installation
Wand zu befestigen. SI0000489 Pos. Kurztext Übergang ½" Rp x G¾" Uponor S-Press PLUS Fitting (Beispiel) Rohr Die vormontierten Übergänge von der Einheit entfernen. Die Übergänge fest mit den Fittings verschrauben. Rohre und Fittings verbinden/verpressen. Flachdichtungen einlegen und die Übergänge fest mit der Einheit verschrauben. -
Seite 9: Mit Wandrahmen
Mitgeliefertes Montagezubehör SW 13 SI0000468 * OKFFB 4 6 5 CD0000482 Pos. Kurztext Anschlussbogen Abwasser Befestigungsset Wand Befestigungsset Waschbecken Befestigungsset Boden Adapterset für Conel Vorwandsystem ± 0 SI0000465 * OKFFB SW 13 SW 13 SI0000467 Uponor Motion Montage- und Bedienungsanleitung... - Seite 10 Trockenbauwand SW 13 SW 13 SI0000472 SI0000468 * OKFFB SI0000474 SI0000469 SI0000471 SI0000470 Uponor Motion Montage- und Bedienungsanleitung...
- Seite 11 Ebenfalls erhältlich sind Adaptersets kompatibel mit: • Geberit GIS • Grohe Rapid • Viega Prevista • TECE-Profile RP0000263 Beispiel: Adapterset für das Geberit GIS System SI0000481 Für die in diesem Dokument beschriebene Installation wird das mitgelieferte Adapterset verwendet. SI0000475 Uponor Motion Montage- und Bedienungsanleitung...
-
Seite 12: Wartungsabdeckung Mit Rahmen (Optional)
Wartungsabdeckung mit Rahmen (optional) HINWEIS! Dies ist eine Übersicht, ausführlichere Instruktionen finden Sie in der Dokumentation für das entsprechende Produkt. Für Maße siehe Kapitel "Technische Daten". SI0000479 SI0000477 SI0000480 SI0000478 SI0000482 Uponor Motion Montage- und Bedienungsanleitung... -
Seite 13: Elektroinstallation
IP-Schutzart erhalten bleibt. Bei anderen Kabeltypen kann Wasser durch die Verschraubungen/ CD0000400 Durchführungen des Uponor Motion-Regelmoduls eindringen. Es gibt zwei Wege Kabel in das Uponor Motion-Regelmodul zu führen. Achtung! Führen Sie das Netzkabel (A) durch die untere Stellen Sie sicher, dass die Silikonabdeckung des Kabelverschraubung. -
Seite 14: Zugriff Auf Anschlussklemmen
Uponor Motion zu erhalten. Entfernen Sie die EPP-Abdeckung der Uponor Motion. Anschluss an das Stromnetz Lösen Sie die Schrauben (A), die sich in jeder Ecke des Uponor Motion-Regelmoduls befinden, mit einer Vierteldrehung. Öffnen Sie die Abdeckung des Uponor Motion-Regelmoduls. Externen Spülen/Koppeln-Taster anschließen (optional) -
Seite 15: Installation Abschließen
Montagerückstände die Ventilfunktion beeinträchtigen. Prüfen Sie die Trinkwasseranschlüsse (warm und kalt) auf Dichtheit. Schalten Sie die Uponor Motion ein und prüfen Sie, ob die grüne LED leuchtet (Einheit ist eingeschaltet und der interne WI-FI Zugangspunkt inaktiv) oder langsam blinkt (Einheit ist eingeschaltet und der interne WI-FI Zugangspunkt aktiv). -
Seite 16: Betrieb
Spülzyklus aktiv oder Daten werden auf der CD0000492 0.5 Sekunden) MicroSD-Karte gespeichert. Laden Sie die Uponor Motion-App herunter. Sie ist für iOS- und Blinkt langsam (alle Der interne WI-FI Zugangspunkt ist aktiv. Android-Mobilgeräte verfügbar, verwenden Sie den QR-Code oder 2 Sekunden) suchen Sie in den jeweiligen App-Stores. -
Seite 17: Einstellungen Der Uponor Motion-App
Drücken Sie den externen Spülen/Koppeln-Taster (>3 Sekunden), diePower-LED beginnt langsam zu blinken (alle 2 Sekunden). Der interne WI-FI Zugangspunkt ist nun aktiv. Starten Sie die Uponor Motion-App und folgen Sie dem In-App- Assistenten. CD0000461 Verbinden mit dem Taster „Spülen/Koppeln“ am Uponor Motion-... -
Seite 18: Stagnationserkennung Und -Spülung
HINWEIS! zu verwendenden Mobilgerät installiert sein. Für diese Funktion muss die Uponor Motion-App auf dem Öffnen Sie die Uponor Motion-App und stellen Sie sicher, dass zu verwendenden Mobilgerät installiert sein. das Mobilgerät mit der Uponor Motion verbunden ist. Öffnen Sie die Uponor Motion-App und stellen Sie sicher, dass Die planmäßige Spülung einrichten. -
Seite 19: Wartung
Uponor Motion entfernt werden. In manchen Fällen muss auch der Rahmen der optionalen Wartungsabdeckung entfernt werden. Die Wartung an der Uponor Motion muss gemäß DIN EN 806-5 im Abstand von 6 Monaten durchgeführt werden. Überprüfen Sie, dass die Uponor Motion nicht baulich verändert wurde. -
Seite 20: Automatische Präventivwartung
Gehen Sie zu der Uponor-Webseite für ihr Land. Das System protokolliert und speichert Betriebsdaten mit Zeit-/ Prüfen Sie, ob auf der Seite für die Uponor Motion neue Datumsstempel für mindestens 1 Jahr intern und zusätzlich auf einer Software-Updates zur Verfügung stehen. -
Seite 21: Dateiformat
Monats wird eine neue Datei erstellt. "WI-FI Netzwerk" ist maximale Kaltwassertemperatur standardmäßig auf „Uponor-Motion-xxxx“ eingestellt (xxxx = die unterschritten wird oder wenn ein letzten vier Ziffern der WI-FI-MAC-Adresse), kann aber in der Uponor Spülzyklus eingeleitet wird. Motion-App geändert werden. Cold_Flush_Demand Spülanforderung Kaltwasser... - Seite 22 Setzen Sie die MicroSD-Karte der Uponor Motion in einen Computer ein. Öffnen Sie ein neues Arbeitsblatt. (1) Wählen Sie "Data" und "From Text". Wählen Sie auf der MicroSD-Karte die zu importierende Datei aus und klicken Sie "Import". (2) "Text Import Wizard - Step 1 of 3": Klicken Sie ohne Änderungen "Next".
-
Seite 23: Fehlersuche
Drücken der Taste „Alarm löschen“ stummgeschaltet werden. Nehmen Sie die microSD-Karte heraus. Öffnen Sie die Uponor Motion-App, um zu prüfen, um welche Art von Übertragen Sie die Dateien von der microSD-Karte auf Ihren Alarm es sich handelt und wie er behoben werden kann. Detaillierte Computer. -
Seite 24: Alarme
Die Alarm-LED blinkt. Das Ventil ist geschlossen (das Wasser läuft nicht). Der Temperatursensor kalt/warm oder die Verkabelung ist defekt. Drücken Sie die Taste „Alarm löschen”, um die Uponor Motion zurückzusetzen. Rufen Sie den Installateur, um den Sensor und seine Verdrahtung zu Versuchen Sie, eine Komfortspülung durchzuführen, um eine... -
Seite 25: Stromausfall
Antrieb vom Ventil und schließen Sie das Ventil manuell mit einem Schlitzschraubendreher. oder Das Ventil ist geschlossen (das Wasser läuft nicht). Drücken Sie die Taste „Alarm löschen”, um die Uponor Motion zurückzusetzen. Versuchen Sie, eine Komfortspülung durchzuführen, um eine Fehlfunktion des Ventils zu bestätigen. -
Seite 26: Technische Daten
8.2 Kabelspezifikationen 50 Hz WD0000038 Achtung! 8.4 Abmessungen Verwenden Sie nur rundisolierte Kabel, damit die aktuelle IP-Schutzart erhalten bleibt. Bei anderen Kabeltypen kann Wasser durch die Verschraubungen/ Durchführungen des Uponor Motion-Regelmoduls Freistehende Variante eindringen. Kabel Standard- Max. Drahtquer- Kabellänge Kabellänge... -
Seite 27: Version Mit Wandrahmen
525 mm 50 - 400 mm 113 mm 1120 mm 800 mm 315 mm 290 mm ≥ 220 mm 1000 mm 0 - 200 mm Anschlüsse ZD0000065 153 mm 125 mm ½" 43 mm DN32/DN40 DN50 Uponor Motion Montage- und Bedienungsanleitung... - Seite 28 Uponor GmbH Industriestraße 56 D-97437 Hassfurt Uponor behält sich im Rahmen seiner kontinuierlichen Entwicklungs- und Verbesserungsarbeit das Recht auf Änderungen an 1120592 v3_02_2022_DE Spezifikationen der enthaltenen Komponenten ohne vorherige www.uponor.com/de-de Production: Uponor/DCO Ankündigung vor.
