Uponor Combi Port M-Retro Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Uponor Combi Port M-Retro
Inhaltszusammenfassung für Uponor Combi Port M-Retro

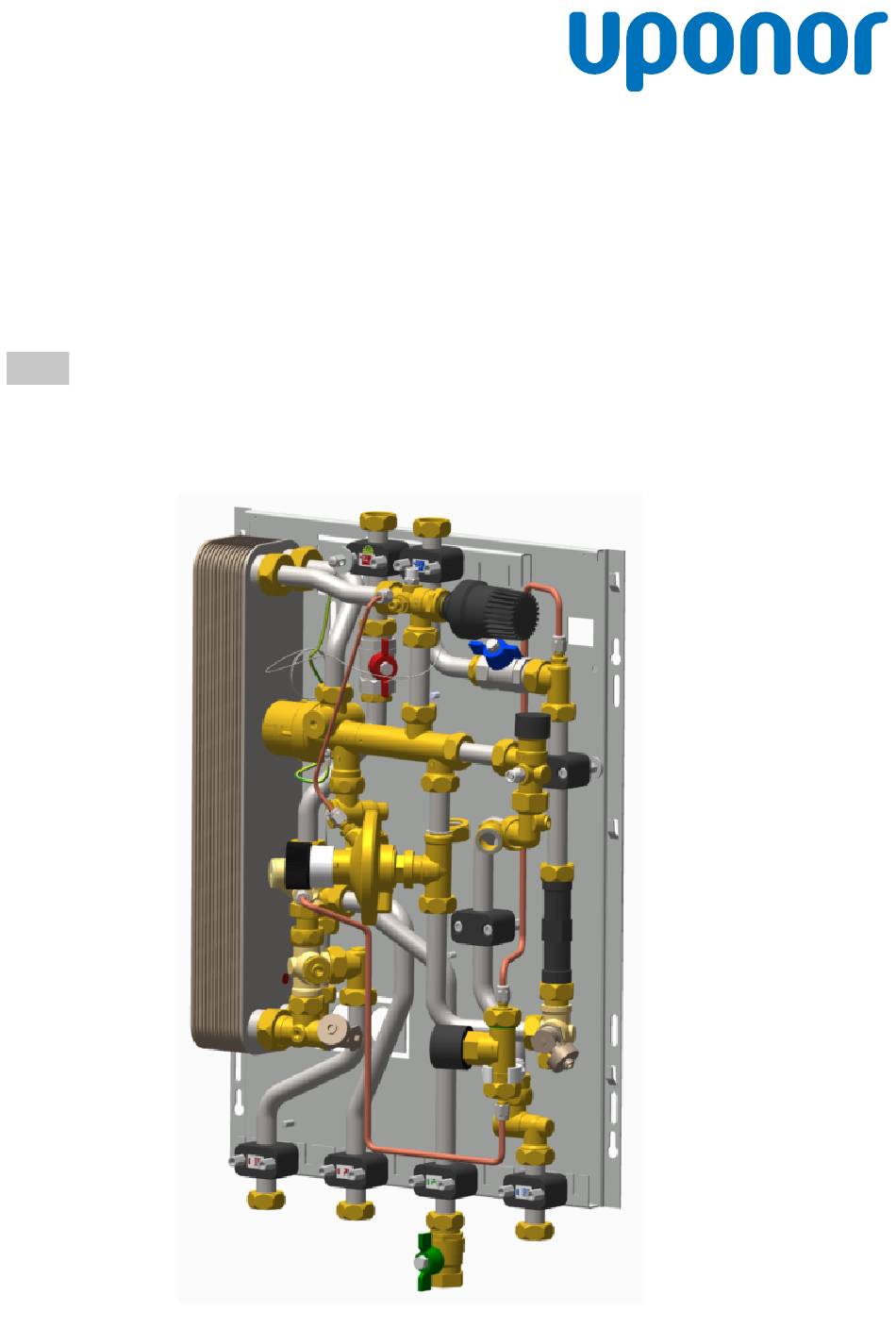

- Seite 1 Uponor Combi Port M-Retro Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Montage GT- Wellrohr Fa. Junkers ..........14 Montage GT- Wellrohr Fa. Vaillant ..........15 Fehlersuche ..................17 Bewohnerinformation ..............18 Wichtige Hinweise zu dieser Anleitung ..........18 Einstellprotokoll der Wohnungsstationen ........20 Kennliniendiagramme..............21 2 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 3: Allgemeine Hinweise
38 (bekannt als Trinkwasserverordnung) DIN 1988 Technische Regeln für Trinkwasser-Installation Für Länder außerhalb der Bundesrepublik Deutschland sind (TRWI) entsprechende nationale Vorschriften verbindlich! DIN 50930 Teil 6 Beeinflussung der Trinkwasserbeschaffenheit Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 3... -
Seite 4: Verbrennungs- Und Verbrühungsgefahr Vermeiden
Verwenden Sie bei einem Austausch ausschließlich Original- teile des Herstellers oder die des Herstellers freigegebenen • Berühren Sie elektrische Bauteile niemals mit nassen oder Ersatzteile. feuchten Körperteilen. • Ziehen Sie niemals an elektrischen Leitungen. 4 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... - Seite 5 Arbeiten an elektrischen Ausrüstungen der Anlage dürfen nur von einer Elektrofachkraft gemäß den elektrotechnischen Re- geln vorgenommen werden. An hydraulischen Einrichtungen darf nur Personal mit speziellen Kenntnissen und Erfahrungen in der Hydraulik arbeiten. Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 5...
-
Seite 6: Geräte- Und Funktionsbeschreibung
10 Zonenventil zur Begrenzung Heizvolumenstrom - Wohnung 12 Thermostatisches Temperaturvorhalte-Modul (BP) 13 Thermostatischer Warmwasserbegrenzer (TL) 15 Differenzdruckregler primär im Stationseingang TWW Wohnung TW vom Strang HZ-VL-PR HZ-RL-PR HZ-VL-SEK HZ-RL-SEK 6 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 7: Wandmontage Aufputz
Befestigungspunkten der Grundplatte an. Loch Ziehen Sie die Befestigungsschrauben spannungsfrei bis zum Grundplatte Festsitz der Station an. Ausweichbefestigung bei großem Wärmetauscher Die Station ist an der Wand befestigt. Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 7... -
Seite 8: Inbetriebnahme
Warm- und Kaltwassers. • Installieren Sie zum Befüllen der Heizzentrale bauseits ein Füll- und Entleerungsventil an einem zentralen und geeigneten Punkt. • Beachten Sie das Hydraulikschema als Installationshilfe. 8 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 9: Hydraulikschema
10 Zonenventil zur Begrenzung Heizvolumenstrom - Wohnung 12 Thermostatisches Temperaturvorhalte-Modul (BP) 13 Thermostatscher Warmwasserbegrenzer (TL) 15 Differenzdruckregler primär im Stationseingang 17 Kugelhahn G3/4 - Rp3/4 18 Verschraubung G3/4 Maßzeichnungen Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 9... -
Seite 10: Einbauteile
Kontern Sie beim Nachziehen von Verbindun- nahme gen immer die Gegenseite. 12 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung Vor den Inbetriebnahmearbeiten müssen Sie die ordnungsgemäße Um die Wohnungsstation in Betrieb zu nehmen, gehen Sie nach Montage durch eine Sichtprüfung wie folgt überprüfen:... -
Seite 11: Wärmemengenzählerpassstück
• Voreingestellter Wert: 200 mbar • Max. Betriebsdruck: 16 bar (PN 16) • Max. Differenszdruck: 1,5 bar • Max. Betriebstemperatur: 120°C • Kapillarrohrlänge: • Gewindeanschluss: M30 x 1,5 Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 11... -
Seite 12: Thermostatisches Temperaturvorhaltemodul (Bp)
• Stecken Sie das Handrad wieder auf den Einstellwert fest auf, so dass das Handrad mit der neuen Einstellung blockiert ist. Thermostatkopf montieren. • Schrauben Sie den Ventilkopf auf das Ventil. Die Voreinstellung ist geändert. 12 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 13: Zonenventil
In dieser Kombination ist die Station GEG-konform. Betriebsspannung: 230 V AC 50/60 Hz L braun Betriebsleitung: N blau PE grün/gelb Leitung: 2 x 0,75 mm (1 x blau / 1 x braun) Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 13... -
Seite 14: Montage Gt- Wellrohr Fa. Junkers
2 Dichtungen einlegen und Überwürfe anziehen. Nach Inbe- triebnahme die Anschlüsse auf Dichtheit überprüfen, bei even- tuell auftretenden Undichtheiten, Verbindungen nachziehen. BITTE BEACHTEN Abstand A (Bild ) darf 140 mm nicht überschreiten! 14 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 15: Montage Gt- Wellrohr Fa. Vaillant
2 Dichtungen einlegen und Überwürfe anziehen (Bild Nach Inbetriebnahme die Anschlüsse auf Dichtheit überprü- fen, bei eventuell auftretenden Undichtheiten, Verbindungen nachziehen. BITTE BEACHTEN Abstand A (Bild ) darf 140 mm nicht überschreiten! Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 15... -
Seite 16: Fehlersuche
Kaltwasserschmutzfänger verschmutzt Kaltwasserschmutzfänger reinigen Pfeifen beim Zapfvorgang Kaltwasserdrosselscheibe verschmutzt Kaltwasserdrosselscheibe reinigen Geräuschentwicklung über dritten Weg MS-Scheibe, Feder und Sicherungsring über Geräuschentwicklung am PM-Regler Ersatzkit für PM-Regler 3ter Weg tauschen 16 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... - Seite 17 Zentrale Heizkreispumpe auf Funktion und Ein- Kein Warmwasser stellung prüfen sowie keine Heizung Zentraler Schmutzfänger verschmutzt Zentraler Schmutzfänger reinigen Heizungsanlage arbeitet nicht korrekt Heizungsanlage prüfen Pufferspeicher wird nicht beladen Pufferspeicherbeladung kontrollieren Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 17...
-
Seite 18: Bewohnerinformation
Die Heizungsstränge bzw. die Wärmetauscher werden dauerhaft auf einer Grundtemperatur gehalten, diese beträgt in der Regel 45 °C. Um die Gesamtanlage energiesparend zu betreiben, sollte diese nicht höher gestellt werden. 18 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 19: Absperrung Der Wohnungsstation
Bei Abwesenheit von mehr als 3 Tagen, absperren des Kaltwasser- hahns und nach Rückkehr Warmwasser ca. 5 Min. auslaufen lassen. Heizung auf Frostschutz stellen! Hierbei sollten die Kugelhähne D, E,F, G nicht geschlossen werden. Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 19... -
Seite 20: Einstellprotokoll Der Wohnungsstationen
40 °C 45 °C 50 °C 55 °C 60 °C 65/70 Wärmemengenzählerstrecke QN 1,5 Baulänge, 3/4" 110 mm Elektrokomponenten Fußbodenheizung / statische Heizflächen Unterschrift HZB in Druckbuchstaben HZB Servicepartner 20 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung... -
Seite 21: Kennliniendiagramme
Entnahmeleistung Liter/min Entnahmeleistung Liter/min 55°C 60°C 50°C 5°C 30,0 30,0 65°C 60°C 25,0 25,0 70°C 65°C 75°C 70°C 20,0 20,0 75°C 15,0 15,0 10,0 10,0 Entnahmeleistung Liter/min Entnahmeleistung Liter/min Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 21... - Seite 22 22 l Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung...
- Seite 23 Uponor GmbH l Combi Port M-Retro l Montage- und Bedienungsanleitung l 23...
- Seite 24 Uponor GmbH Industriestraße 56 D-97437 Hassfurt Uponor behält sich das Recht vor, das Produktportfolio und die dazugehörige Dokumentation im Rahmen seiner Politik der 1145396 v1 06-2024_DE kontinuierlichen Verbesserung und Entwicklung ohne vorherige www.uponor.com/de-de Production: Uponor/SDE Ankündigung zu ändern.
