Uponor Ecoflex Handbuch

Sicherheitshinweise in diesem Dokument

Verletzungs- und Beschädigungsgefahr. Das Ignorieren von Warnhinweisen kann zu Personenschäden und/oder Schäden an Produkten und anderem Eigentum führen.

Fehlfunktionsrisiko. Das Ignorieren von Vorsichtsmaßnahmen kann dazu führen, dass das Produkt nicht wie vorgesehen funktioniert.
Hinweis
Wichtige Informationen zum Abschnitt im Handbuch.
Uponor verwendet Sicherheitshinweise in diesem Dokument, um auf besondere Vorsichtsmaßnahmen hinzuweisen, die für die Installation und den Betrieb jedes Uponor-Produkts erforderlich sind.

Systembeschreibung

Verwenden Sie immer die angegebene Kombination aus Heizmanschette und Rohrabmessung.
Verwenden Sie niemals eine Heizmanschette (z. B. 160 mm) für eine kleinere Rohrabmessung (z. B. d = 125 mm). Dies führt zu einer Überhitzung des Rohrs und beschädigt die Rohroberfläche.

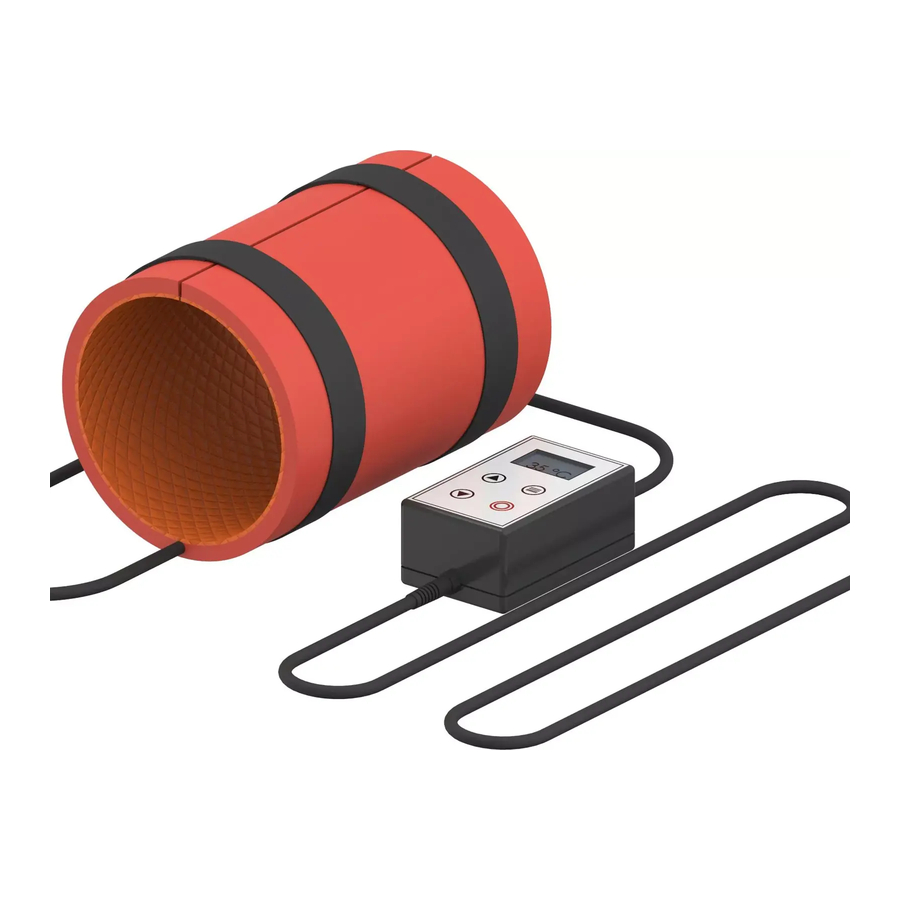

Die Uponor Ecoflex Heizmanschette kann die Uponor Ecoflex Rohrenden erwärmen, um sie für die Armatureninstallation zu erweichen.
Das Uponor Ecoflex Heizmanschettenset enthält:

• einen Regler mit großem LCD-Display
• eine flexible Heizmanschette, erhältlich für die Rohrabmessungen 125 mm, 140 mm oder 160 mm

Uponor liefert ein Set pro Abmessung. Die Heizmanschetten sind fest mit dem Regler verdrahtet.

Komponenten

Regler

Haupteigenschaften:

• Großes, beleuchtetes LCD-Display
• Folientastatur, einfach zu bedienen
• Zyklus-Timer mit vom Benutzer wählbarer, verzögerter Startzeit

Heizmanschette

Haupteigenschaften:

• Flexibel und leicht
• Befestigungsriemen mit Klettverschluss
• Gleichmäßige Erwärmung
• Feuchtigkeits- und chemikalienbeständig
• VDE-geprüft

Bedienung

Ein-/Ausschalten

Hinweis
Der Temperaturregler hat keinen Ein-/Ausschalter.
Durch Drücken der Standby-Taste geschieht Folgendes:

• versetzt den Regler in den Standby-Modus
• schaltet die Display-Hintergrundbeleuchtung aus
• stoppt die Temperaturregelungsfunktion

Reglereinstellungen

Nehmen Sie alle Reglereinstellungen über die Folientastatur auf der Vorderseite vor.

Hauptbildschirm

Der Hauptbildschirm zeigt die aktuelle Temperatur des Sensors in der Heizmanschette an.

Solltemperatur

Um die Solltemperatur anzupassen, wechseln Sie zum Sollwert-Bildschirm:

1. Halten Sie die Auf-/Ab-Taste 2 Sekunden lang gedrückt, während das Display den Hauptbildschirm anzeigt, bis "SET-POINT" (SOLLWERT) darauf erscheint.
2. Verwenden Sie die Auf-/Ab-Taste, um die gewünschte Temperatur einzustellen.
3. Halten Sie die Auf-/Ab-Taste etwa 5 Sekunden lang gedrückt, um zum Hauptbildschirm zurückzukehren und die aktuelle Prozesstemperatur anzuzeigen.

Einstellungsmenü

Hinweis
Wenn mindestens 10 Sekunden lang keine Taste gedrückt wird, während sich der Regler in einem der Einstellungsmenüs befindet, kehrt das Display zum Hauptbildschirm zurück.

Um die Einstellungsanzeige (kleiner Pfeil) nacheinander zu jedem Menüpunkt zu bewegen, drücken Sie anschließend die Menütaste. Wenn die Menütaste gedrückt wird, während der Pfeil auf die Option "Units" (Einheiten) zeigt, kehrt der Regler zum Hauptbildschirm zurück.
Wenn die Auf-/Ab-Taste gedrückt wird, während das Einstellungsmenü aktiv ist, kann der Punkt, auf den der Pfeil zeigt, bearbeitet werden.

Timer-Einstellungen

Timer-Haltefunktion
Hinweis
Wenn "hold" (halten) ausgewählt ist, startet der Timer erst, wenn die Solltemperatur erreicht ist. Wenn "hold" (halten) nicht ausgewählt ist, startet der Timer, sobald der Regler in den Betriebsmodus zurückkehrt.
Um die Funktion "Timer hold" (Timer-Haltefunktion) zu verwenden, befolgen Sie die folgenden Schritte:

1. Drücken Sie die Menütaste, um den Pfeil zum Feld "hold" (halten) zu bewegen.
2. Verwenden Sie die Auf-/Ab-Tasten, um die Funktion "Timer hold" (Timer-Haltefunktion) zu aktivieren oder zu deaktivieren.

Timer aktiviert
Hinweis
Aktivieren Sie immer "Timer en" (Timer aktivieren), wenn Sie die Funktion "Timer hold" (Timer-Haltefunktion) nutzen möchten!
Hinweis
Wenn "Timer en" (Timer aktivieren) ausgewählt ist, während "Timer hold" (Timer-Haltefunktion) nicht ausgewählt ist, beginnt der Countdown, auch wenn die Solltemperatur noch nicht erreicht wurde.

Um die Funktion "Timer en" (Timer aktivieren) zu verwenden, befolgen Sie die folgenden Schritte:

1. Drücken Sie die Menütaste, um den Pfeil zum Feld "en" (aktivieren) zu bewegen.
2. Verwenden Sie die Auf-/Ab-Tasten, um die Funktion "Timer en" (Timer aktivieren) zu aktivieren oder zu deaktivieren.

Die Timer-Periode wird in der oberen linken Ecke des Hauptbildschirms angezeigt, während der Timer aktiviert ist. Wenn "Timer hold" (Timer-Haltefunktion) und "Timer en" (Timer aktivieren) gleichzeitig aktiviert sind, zeigt das Display ein "h" neben dem Timer an, bis der Countdown startet.
Nachdem der Timer-Countdown abgelaufen ist, wird der Heizmodus automatisch ausgeschaltet und der Regler kehrt in den Standby-Modus zurück.
In beiden Modi blinkt der Doppelpunkt zwischen Stunden und Minuten, um anzuzeigen, dass der Timer läuft.

Timer beendet
Nachdem der Countdown stoppt, geschehen folgende Dinge gleichzeitig:

• Die Temperaturregelungsfunktion wird gestoppt.
• Das Display beginnt zu blinken und zeigt "Timer Complete!" (Timer beendet!).

Timer-Neustart

Um den Timer neu zu starten oder zum Standardmodus zurückzukehren, drücken Sie die Menütaste vom Bildschirm "Timer Complete!" (Timer beendet!) aus.
Die Option "RESTART TIMER" (TIMER NEUSTARTEN) startet den Heizzyklus mit denselben Einstellungen wie zuvor.
Die Option "REVERT TO STANDARD MODE" (ZUM STANDARDMODUS ZURÜCKKEHREN) setzt die Einstellungen des vorherigen Zyklus zurück, und der Regler kehrt in den Standardmodus zurück.
Um zwischen beiden Optionen zu wechseln, drücken Sie die Auf-/Ab-Taste. Bestätigen Sie jede Option durch Drücken der Menütaste.

Hysterese

Hinweis
Die Auswahl eines niedrigeren Werts für die Hysterese führt zu einer besseren Genauigkeit der Solltemperatur, aber das Heizelement wird häufiger ein- und ausgeschaltet. Dies kann die Lebensdauer des Relais verkürzen. Wenn die Genauigkeit weniger wichtig ist, wird empfohlen, einen höheren Wert zu verwenden.

Die Hysterese ist die Differenz (in Grad) zwischen der Einschalt- und Ausschalt-Temperatur während des Heizmodus.
Die Aufheizphase endet bei der Solltemperatur. Es wird wieder eingeschaltet bei der Solltemperatur minus dem Hysteresewert. Der Hysterese-Bereich ist zwischen 1 und 9 einstellbar. Der Standardwert ist 5.
Während der Pfeil auf dem Display auf die Option Hysterese zeigt, verwenden Sie die Auf-/Ab-Tasten, um den Wert zu ändern.

Offset-Wert

Hinweis
In einigen Situationen kann die tatsächliche Temperatur des beheizten Produkts aufgrund höherer oder niedrigerer Wärmeverluste abweichen.
Der Offset-Wert wird verwendet, um die Differenz zwischen der angezeigten Temperatur und der tatsächlichen Temperatur des beheizten Produkts zu korrigieren. Diese Differenz kann auftreten, da der Sensor des Reglers direkt am Heizelement befestigt ist.
Der Offset-Wert kann zwischen -10 und +10 eingestellt werden, der erforderliche Wert kann jedoch nur durch Tests in der jeweiligen Situation ermittelt werden.
Während der Pfeil auf dem Display auf die Offset-Option zeigt, verwenden Sie die Auf-/Ab-Tasten, um den Wert zu ändern.

Einheiteneinstellungen

Während der Pfeil auf dem Display auf die Option Einheiten zeigt, verwenden Sie die Auf-/Ab-Tasten, um die Einstellung zwischen °C (Celsius) und °F (Fahrenheit) zu ändern.
Durch Drücken der Menütaste an dieser Stelle kehrt der Regler zum Hauptbildschirm zurück.

Standby

Durch Drücken der Standby-Taste für 2 Sekunden wird der Regler in den Standby-Modus versetzt. Das Display zeigt "STANDBY" (STANDBY) an.
Die Temperaturregelungsfunktion wird gestoppt und die Display-Hintergrundbeleuchtung erlischt.
Durch Drücken der Standby-Taste, während sich der Regler im Standby-Modus befindet, wird die Hintergrundbeleuchtung wieder eingeschaltet und der Regler kehrt zum Hauptbildschirm zurück.

Displaykontrast

Während sich der Regler im Standby-Modus befindet, kann der Kontrast des Displays mit den Auf-/Ab-Tasten geändert werden.

Technische Daten

Technische Spezifikationen

Abmessungen

Alle Maße sind in mm angegeben.

Sicherheitshinweise

Sicherheitsmaßnahmen
Hinweis
Für eine sichere und ordnungsgemäße Verwendung befolgen Sie die Anweisungen in diesem Dokument. Bewahren Sie diese für zukünftige Referenz auf.
Installateur und Bediener verpflichten sich, die folgenden Maßnahmen bezüglich der Uponor-Produkte einzuhalten:

• Lesen und befolgen Sie die Anweisungen und Prozesse in diesem Dokument.
• Die Installation muss von einem qualifizierten Installateur gemäß den örtlichen Vorschriften durchgeführt werden.
• Uponor haftet nicht für Änderungen, die nicht in diesem Dokument spezifiziert sind.
• Schalten Sie alle angeschlossenen Stromversorgungen ab, bevor Sie mit Verkabelungsarbeiten beginnen.
• Setzen Sie die Uponor-Komponenten keinen brennbaren Dämpfen oder Gasen aus.
• Verwenden Sie kein Wasser zur Reinigung von elektrischen Uponor-Produkten/Komponenten.

Uponor haftet nicht für Schäden, die durch die Nichtbeachtung der Anweisungen in diesem Dokument oder der geltenden Bauvorschriften entstehen.

Stromversorgung

Stromversorgung des Uponor-Systems: 230 V AC, 50 Hz
Im Notfall sofort die Stromversorgung trennen.

Technische Einschränkungen

Um Störungen zu vermeiden, halten Sie Datenkabel von Komponenten fern, die eine Spannung von mehr als 50 V führen.

Uponor GmbH
Industriestraße 56,
D-97437 Hassfurt, Deutschland
