KAZ

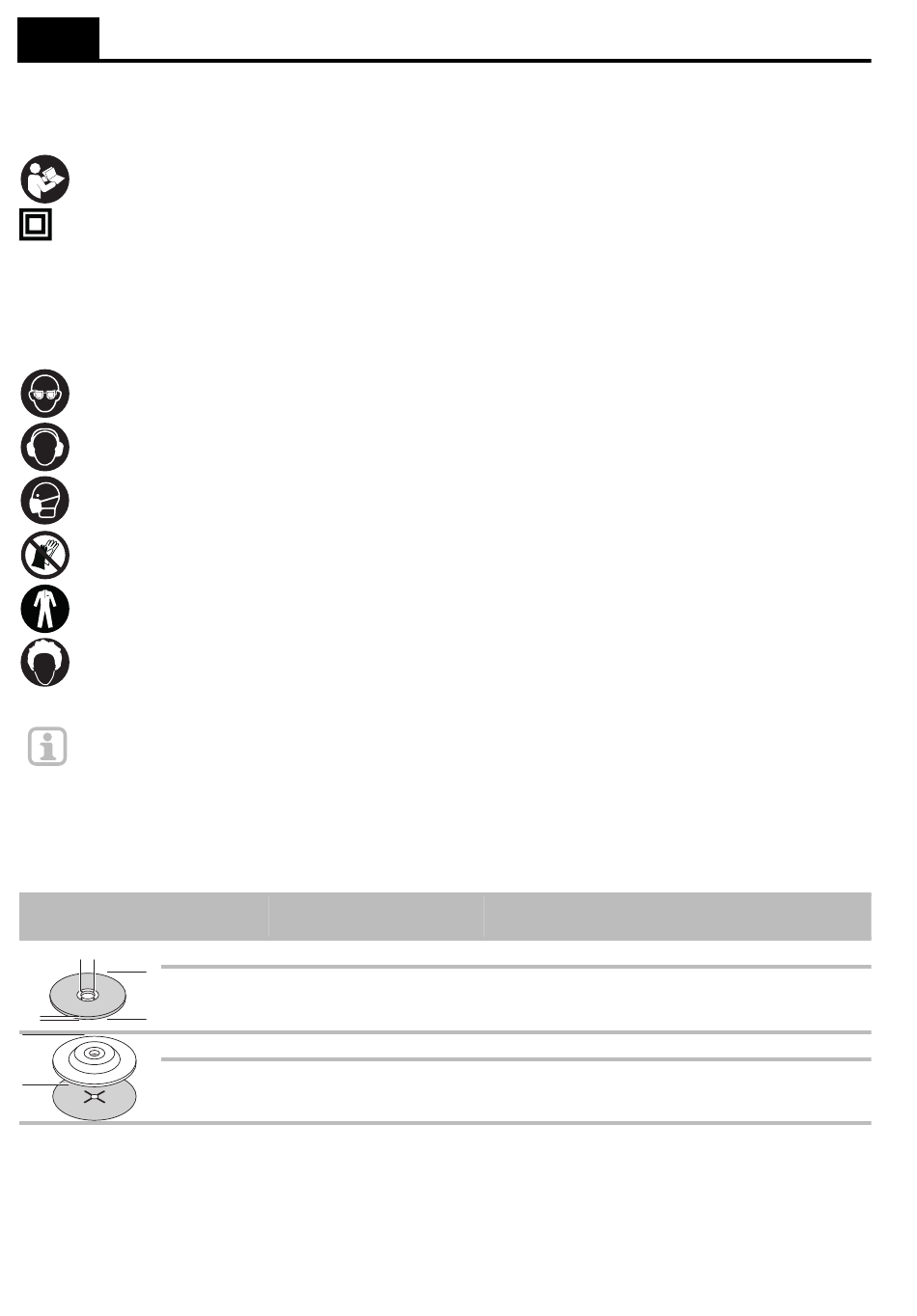

• Құрылғыда орналасқан белгілерді өшірмеңіз
жəне жаппаңыз. Құрылғыдағы оқылмайтын
нұсқауларды жедел түрде жаңаларымен ауы-
стырыңыз.
Қолданысқа енгізу алдында пайдалану
бойынша нұсқаулықты оқып, ондағы ұсы-
ныстарды ескеріңіз.
Қорғаныш оқшаулама кернеулі электр бөл-
шектермен түйісуден қорғанысты қамтама-
сыз етеді, себебі ол жұмыс жағдайлары
бойынша қажет болатын негізгі түрі айна-
ласында қосымша оқшаулау болып табы-
лады. Қорғаныш оқшаулама II қорғаныс
классына сəйкес келеді.
Жеке қорғаныс құралдары
Аспаппен жұмыс істеген кезде, қорғаныш
көзілдірік киіңіз.
Аспаппен жұмыс істеген кезде есту мүше-
лерін қорғау құралдарын киіңіз.
Шаң түзілуі жоғары болатын материалдар-
мен жұмыс істеген кезде шаңнан қорғай-
тын маска киіңіз.
Аспаппен жұмыс істеген кезде қорғаныс
қолғабын кимеңіз.
Аспаппен жұмыс істеген кезде, денеге жа-
бысып тұратын жұмыс киімін киіңіз.
Ұзын шаштарды жабыңыз немесе қажет-
тілігіне қарай шашқа арналған торды киіңіз.
Құрылғыға шолу
Нұсқау: Аспабыңыздың іс-жүзіндегі
көрінісі суреттегіден ерекшеленуі мүмкін.
► 3-бет., 1-тармақ
1. «Қосу/Өшіру» ажыратқышы
2. Қосымша тұтқа
3. Тегістеуге арналған қорғаныс қаптамасы
4. Тегістеу шеңбері
Өлшемдері
D
d
115 mm
125 mm
D
b
115 mm
D
125 mm
128
b d
6 mm 22,2 mm
6 mm 22,2 mm
— —
— —
5. Қорғаныс қаптамасының созылмалы иінтірегі
6. Шпиндельді бұғаттау түймесі
Жеткізілім жиынтығы
• Бұрыштық ажарлағыш
• Тегістеуге арналған қорғаныс қаптамасы
• Қосымша тұтқа
• Тегістеу шеңберін монтаждауға арналған бүй-
ірлік штифтті гайка кілті
• Пайдалану бойынша нұсқаулық
Монтаждау
Қосымша тұтқаны монтаждау
► 3-бет., 2-тармақ
Қосымша тұтқаны аспаптың сол [1] немесе оң [2]
жағында орнатуға болады.
– Қосымша тұтқаны құрылғыдағы бұрандалы
саңылауға бұрап бекітіңіз.
Жарамды ажарлау құралдары
• Пайдаланылатын ажарлағыш дөңгелектердің
рұқсат етілетін максималды айналу жиілігі
немесе кесу жылдамдығы келесі кестедегі
мəндерге сəйкес келуі тиіс.
• Сондықтан ажарлағыш дөңгелектің затбел-
гісіндегі рұқсат етілетін айналу жиілігін немесе
кесу жылдамдығын қараңыз.
• Əрдайым ажарлағыш дөңгелектермен бірге
берілген төсемелерді пайдаланыңыз: олар
ажарлағыш дөңгелектер мен қыспа фланецтің
арасында орнатылады жəне ауданы фла-
нецтің тіреуші беттерінен кем емес болуы
керек.
• Бұрандалы ендірмесі бар ажарлағыш дөңге-
лектер пайдаланылған кезде шпиндельдің
алдыңғы ұшы ажарлау құралының тесілген
түбіне тиіп тұрмағанына көз жеткізу керек
(шпиндель ұзындығы: ► Техникалық сипат-
тамалар – 130-бет.).
• Бұрандалы ендірмесі бар ажарлағыш дөңге-
лектер ажарлағыш дөңгелектің бұрандалы
шетіне нық жабысатындай етіп ажарлағыш
шпиндельге бұралуы керек.
Макс. айналу жиілігі
-1
13300 min
-1
12200 min
-1
13300 min
-1
12200 min
Макс. кесу
жылдамдығы
80 m/s
80 m/s
80 m/s
80 m/s
