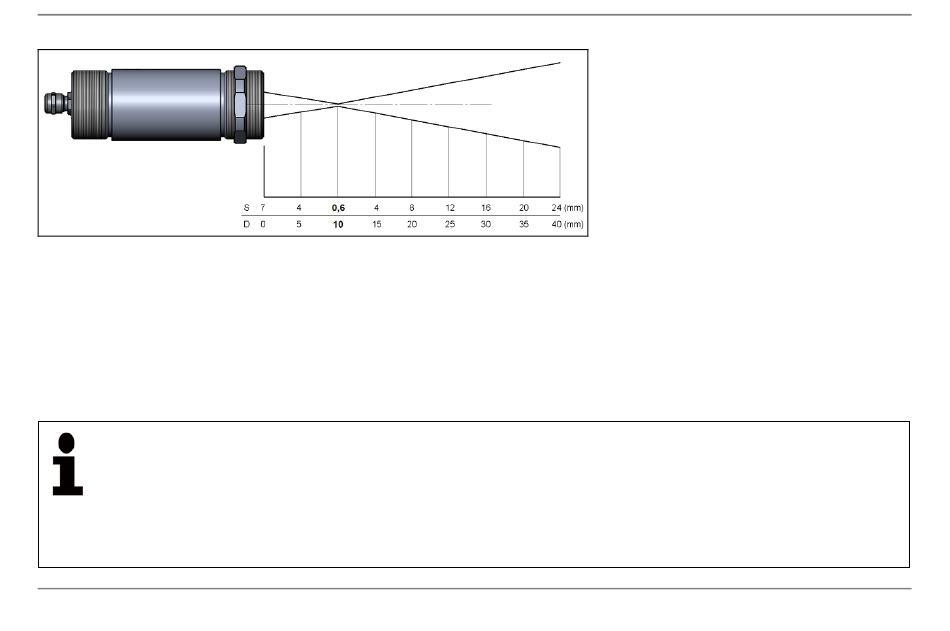

Abbildung 3: Optisches Diagramm optris CX mit CF-Linse (0,6 mm@ 10 mm)
2.6 CF-Vorsatzoptik und Schutzfenster
Die optionale Vorsatzoptik ermöglicht die Messung sehr kleiner Objekte. Zum Schutz der Messkopfoptik ist
ein Schutzfenster erhältlich. Dieses hat die gleichen mechanischen Abmessungen wie die CF-Optik.
•
Bei Verwendung der Vorsatzoptik muss die Transmission auf 0,78 eingestellt werden. Zur
Änderung dieses Parameters benötigen Sie das USB-Kit (inkl. CompactConnect-Software).
•
Bei Nutzung des Schutzfensters muss die Transmission auf 0,83 eingestellt werden. Zur
Änderung dieses Parameters benötigen Sie das USB-Kit (inkl. CompactConnect-Software).
