ARIS Tensor2 Original-Einbauanleitung Mit Betriebsanleitung Seite 28

Signal OUT
!
(Forts.)
Die Klemmenbezeichnung für den Potentiometer-Ausgang ist abweichend zu früheren Tensor-Elektroniken. Die
ursprünglichen Klemmenbeschriftungen 18 und 19 wurden durch die Klemmenbeschriftungen 54 und 55 ersetzt (siehe
Anschlussbild).
Wire Monitor Kabelüberwachung, ehem. Drahtbruchüberwachung
Ermöglicht die Überwachung des Sollwertsignals an den Anschlussklemmen bei Ansteuerung des Stellantriebes über
Sollwert-Signale (mA bzw. V).
Die Überwachung funktioniert nur bei eingestellten Sollwerten von 4...20 mA bzw. 2...10 V.
In diesem Bereich wird ein Sollwertsignal <2 mA bzw. <1 V als Fehler detektiert und der Error Code 90 ausgegeben.
Es kann folgendes Verhalten des Stellantriebes eingestellt werden:
Einstellung
Off
Stop
Open (Öffnen)
Close (Schließen)
Position
Einstellung "Position"
Bei Auswahl der Einstellung "Position" wird im Display "<WP[aktuelle Position]%>" angezeigt.
• Der Antrieb kann über die Taster L & R auf die gewünschte Position, die bei fehlendem Sollwertsignal angefahren
werden soll, eingestellt werden.
• Gewünschte Position mit Taster MENU bestätigen
• Speichern der Position akzeptieren (Y) oder abbrechen (N). Wechsel zwischen (Y)/(N) über Taster L & R,
Auswahl mit Taster MENU bestätigen.

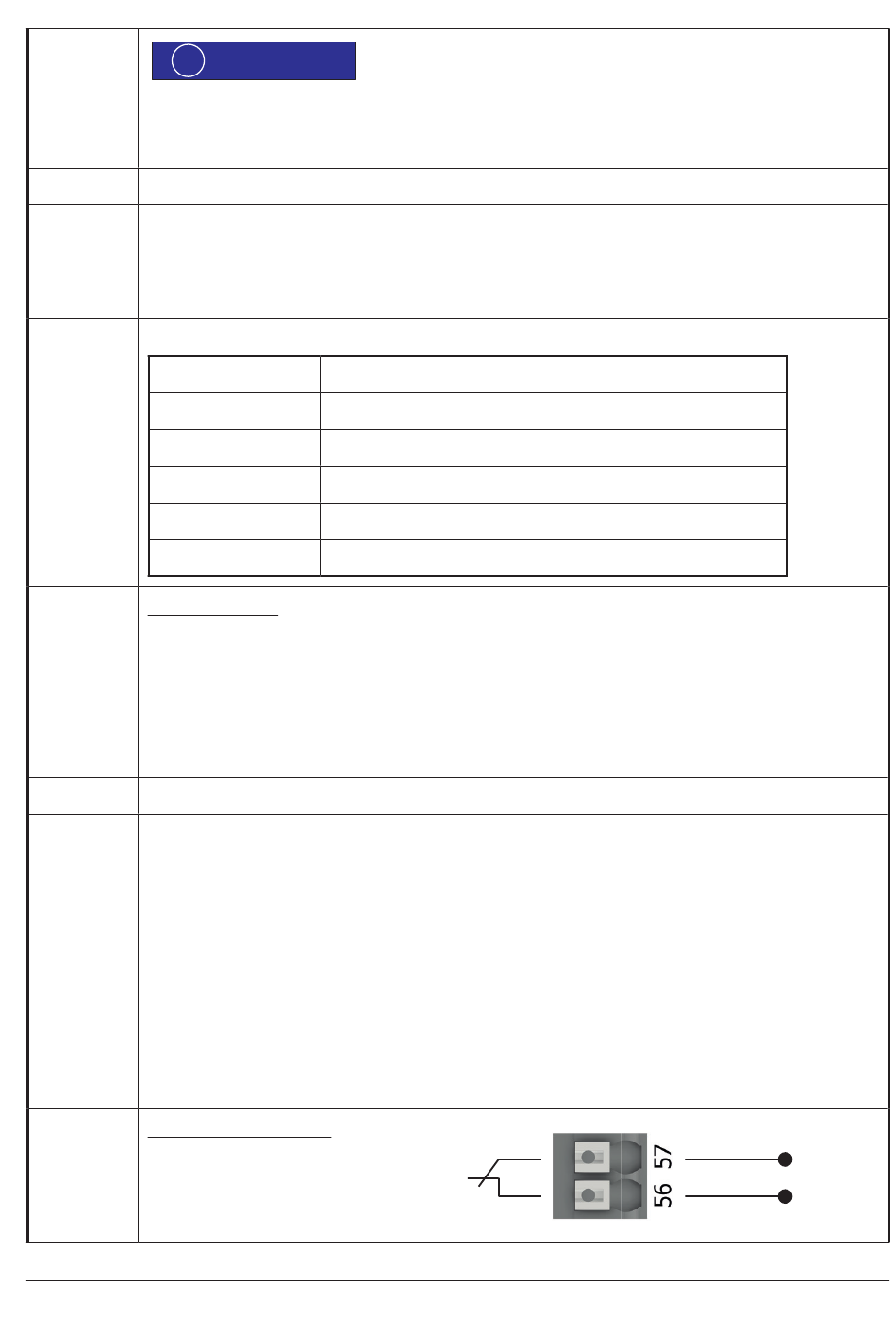

Status Info Meldeausgang
Der Meldeausgang ermöglicht die Ausgabe des aktuellen Status des Stellantriebes über einen potentielfreien Kontakt.
Folgende Einstellungen sind möglich:
• Off: Meldeausgang deaktiviert (es erfolgt keine Rückmeldung über Klemme 56|57)
• On: Meldeausgang aktiviert
Bei gewählter Einstellung "On" ist der Kontakt an Klemme 56|57 geschlossen, wenn sich der Antrieb im AUTO Modus
befi ndet.
Folgende Ereignisse/Zustände führen zu einem Öffnen des Kontaktes:
• Stellantrieb im MANU Modus
• Erkennung einer Regelabweichung (wenn aktiv)
• Auftreten eines Errors
Leistungsdaten Meldeausgang
Schaltspannung: 250 V AC / 30 V DC
Zulässiger Dauerstrom: 3 A
28
HINWEIS
Verhalten bei fehlendem/falschen Sollwertsignal
Überwachung deaktiviert
Antrieb stoppt
Antrieb fährt in AUF Position (Drehrichtung Abtriebswelle CCW)
Antrieb fährt in ZU Position (Drehrichtung Abtriebswelle CW)
Antrieb fährt auf eine vom Anwender gespeicherte Position
Tensor
2
