Signal OUT Ausgangssignal
Wahl der Art der Ausgangssignale, die als Rückmeldung der Position ausgegeben werden.
Es stehen folgende Möglichkeiten der Positionsrückmeldung zur Verfügung (abhängig von freigeschalteten Features):
Rückmeldungs-Signal:
• Off: Keine Rückmeldung der Antriebsposition.
• Ctrl. [mA] (Control/Regler [mA], i-Act oder Strom-/Spannungsausgang): Ausgabe eines Istwert-Signals [mA].
• Ctrl. [V] (Control/Regler [V], i-Act oder Strom-/Spannungsausgang): Ausgabe eines Istwert-Signals [V].
• Poti (Potentiometer): Ausgabe eines der aktuellen Position des Stellantriebes zugeordneten Spannungswertes des
internen elektrischen Potentiometers.
!
Die Art des Eingangssignal muss zusätzlich über den auf der Platine befi ndlichen DIP-Schalter entsprechend des
gewünschten Signaltyps eingestellt werden.
DIP-Schalter 1 und DIP-Schalter 2 dürfen nicht gleichzeitig aktiv (On) sein!
DIP-Schalter 4 und DIP-Schalter 5 dürfen nicht gleichzeitig aktiv (On) sein!

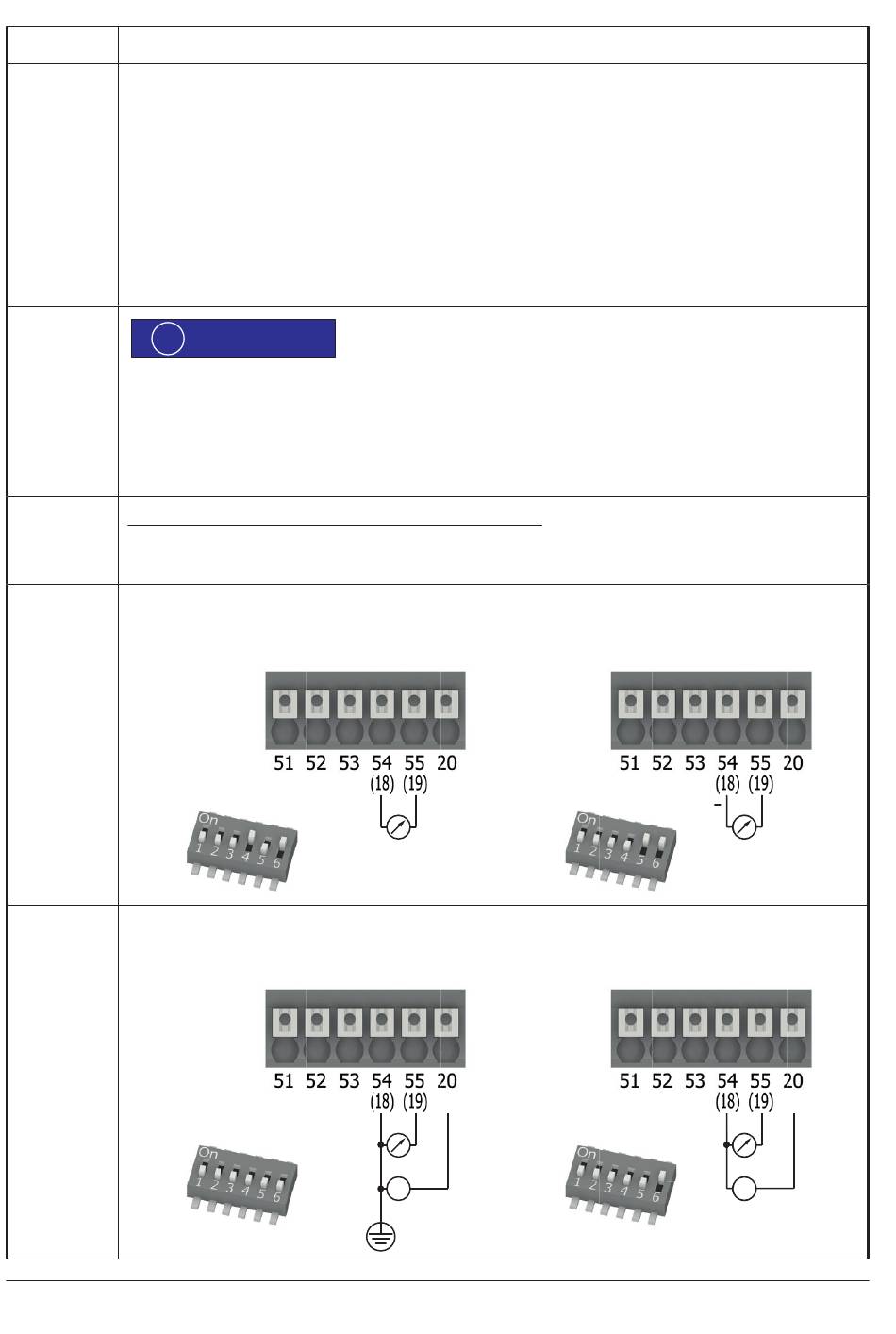

Einstellung des DIP-Schalters für Ausgangssignale (DIP-Schalter 4-6)
Für die Einstellung der Ausgangssignale sind die DIP-Schalter 4-6 zu benutzen.
Die Schaltstellung der DIP-Schalter 1-3 ist für die Einstellung der Ausgangssignale irrellevant.
Spannungsausgang [V]
Potentiometerausgang
Tensor
2
HINWEIS
Spannungsausgang
Potentiometerausgang
Spannungsquelle geerdet
Stromausgang [mA]
– +
U
U- + U+
U
U
5-24V
Stromausgang
– – +
I
Potentiometerausgang
Spannungsquelle potentialfrei
U- +
U
U
5-24V
U+
27
