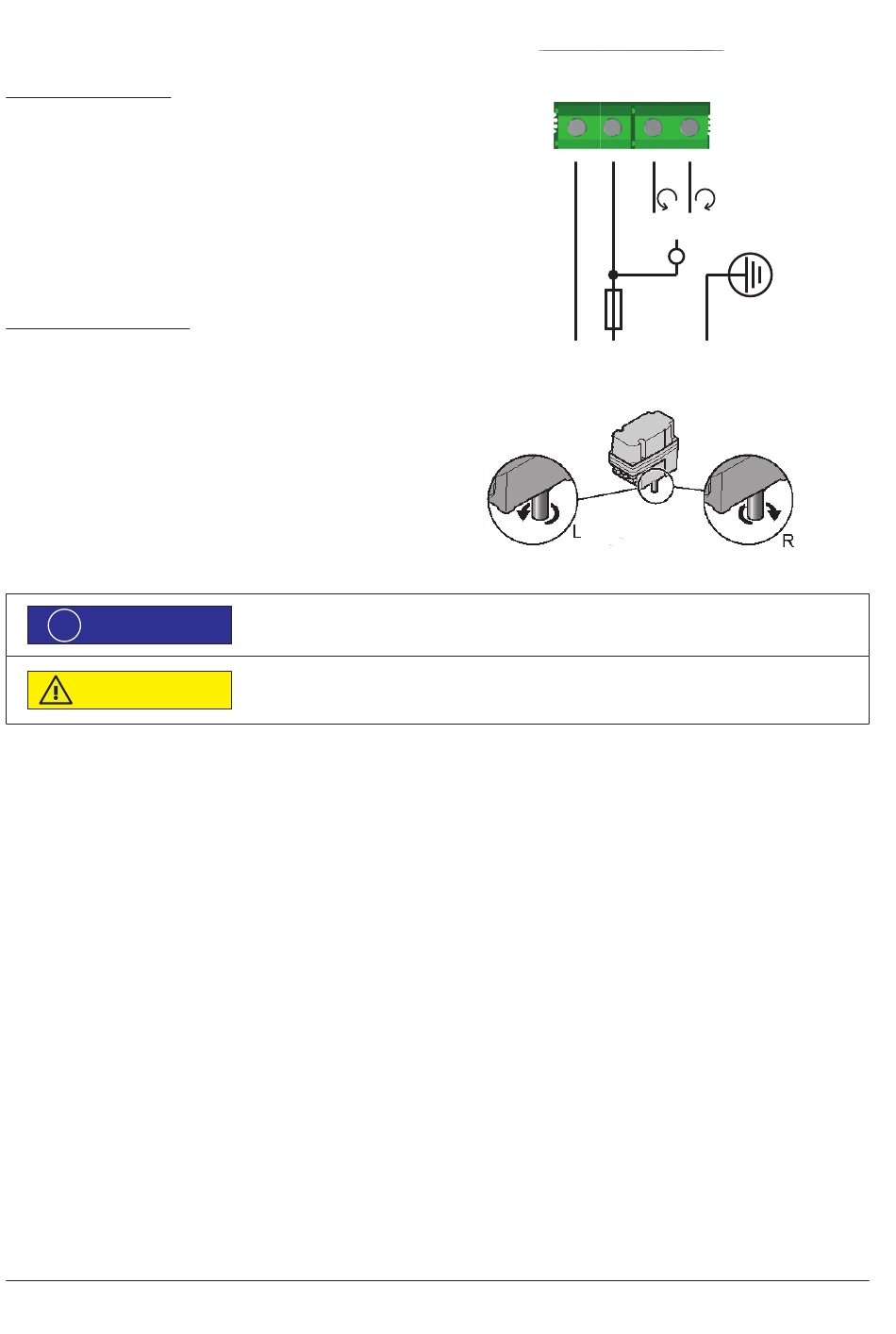

Schaltplan

Anschluss 85...265 V AC
N Neutralleiter
L Phase / Versorgung 85 ... 265 V AC
2 Steuerungsanschluss > Links drehend (CCW)
3 Steuerungsanschluss > Rechts drehend (CW)
Schutzleiteranschluss im Inneren des Stellantriebs.
Anschluss 19,2...28,8 V DC
– GND
+ Anschluss 19,2...28,8 V DC
2 Steuerungsanschluss > Links drehend (CCW)
3 Steuerungsanschluss > Rechts drehend (CW)
!
HINWEIS
VORSICHT
Tensor
2
Die Steuerungsanschlüsse haben nur eine Funktion, wenn die Tensor-Elektronik ohne
Regler-Modul I-ACT (PMR) betrieben wird.
Antrieb muss dauerhaft bestromt werden, da sonst nur ein reduziertes Haltemoment zur
Verfügung steht!
-/N +/L 2 3
L R
2 3
-/N +/L
PE
