Spannungsquelle Potentialfrei; Stromquelle Potentialfrei - Aris Tensor2 Original-Einbauanleitung Mit Betriebsanleitung

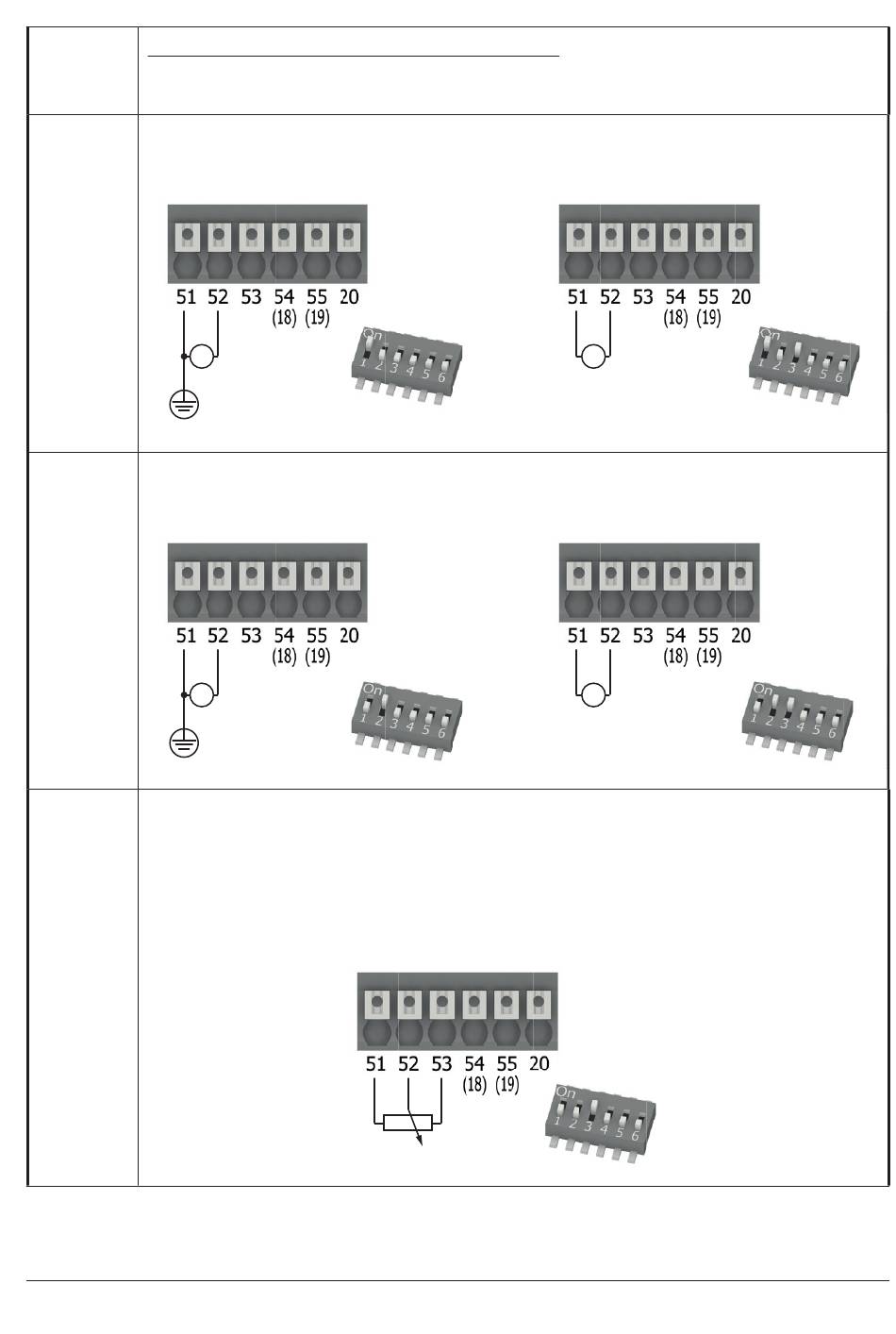

Signal IN Einstellung des DIP-Schalters für Eingangssignale (DIP-Schalter 1-3)
(Forts.) Für die Einstellung der Eingangssignale sind die DIP-Schalter 1-3 zu benutzen.
Die Schaltstellung der DIP-Schalter 4-6 ist für die Einstellung der Eingangssignale irrellevant.
Spannungseingang [V]
Spannungsquelle geerdet
–
Stromeingang [mA]
–
Potentiometereingang
Beim Verfahren des Stellantriebes über ein angeschlossenes Potentiometer wird über Klemme 53 eine Hilfsspannung
von 5V DC zur Versorgung des Potentiometers ausgegeben. Eine zusätzliche, externe Spannungsversorgung für das
Poti ist nicht notwendig.
26
+
U
Stromquelle geerdet
+
I
0V
(AI-)
Potentiometereingang
AI+
+5V

Spannungsquelle potentialfrei

– +
U

Stromquelle potentialfrei

– +
I
Tensor
2
