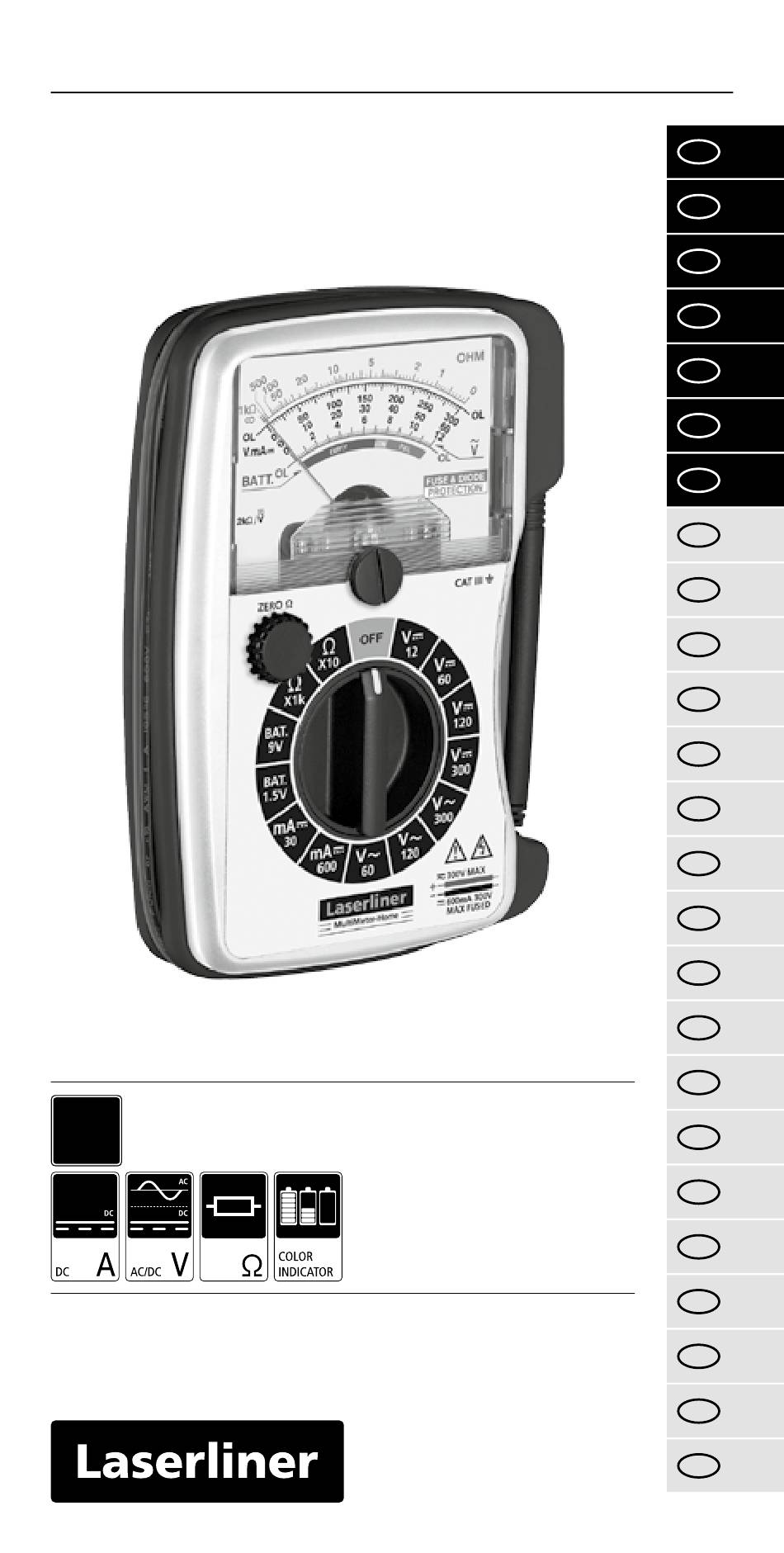

- Seite 1 MultiMeter-Home CAT III 300 V...
-
Seite 2: Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Infor- mationen und Hinweise im Internet-Link am Ende dieser An- leitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Multimeter zur Messung im Bereich der Überspannungskategorie CAT III bis max. - Seite 3 MultiMeter-Home • Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückstän- den benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge. • Reinigen und trocknen Sie das Gerät vor der Verwendung.
-
Seite 4: Zusatz-Hinweis Zur Anwendung
Zusatz-Hinweis zur Anwendung Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und Abdecken. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung •... - Seite 5 MultiMeter-Home Maximale Grenzwerte Funktion Max. Grenzwerte V DC / V AC 300 V DC, 300 V AC A DC 600 mA Batterien Austauschen der Batterie / Sicherung Zum Austauschen der Batterie bzw. Sicherung trennen Sie zuerst die Messspitzen von jeglicher Spannungsquelle. Lösen Sie alle Schrauben auf der Rückseite und tauschen Sie die Batterie bzw.
-
Seite 6: Hinweise Zur Messung
Hinweise zur Messung Prüfen Sie vor jeder Messung, ob der Zeiger genau auf der „0“ -Skala (B / C) steht. Ist dies nicht der Fall justieren Sie den Zeiger mit dem Drehknopf (2) nach. Wenn der Wert der Messgröße im Voraus nicht bekannt ist, stellen Sie den Drehschalter auf den höchsten Messbereich. - Seite 7 MultiMeter-Home Spannungsmessung AC Zur Spannungsmessung den Drehschalter auf die Position „ “ mit dem ent- sprechenden Messbereich einstellen (60 V - 300 V). Anschließend die Messkontakte mit dem Messobjekt verbinden. Ablesen der Skala (C): schwarz Mess- Skala Ergebnis bereich 60 V...
-
Seite 8: Widerstandsmessung
BAT. Batterieladezustandsmessung Zur Messung des Batterieladezustandes den Drehschalter auf die Position „BAT.“ mit dem entsprechenden Messbereich einstellen. 1,5 V Rundzellen / AA, AAA, C, D 9,0 V Flachzellen / E-Block Anschließend die Messkontakte mit der Batterie verbinden. 3-farbige Anzeigeskala (D): Farbe Batterieladezustand grün... - Seite 9 MultiMeter-Home schwarz Widerstände können nur separat korrekt gemessen werden, deshalb müssen die Bauteile eventuell von der restlichen Schaltung getrennt werden. Bei Widerstandsmessungen sollten die Messpunkte frei von Schmutz, Öl, Lötlack oder ähnlichen Verunreinigungen sein, da sonst verfälschte Messergebnisse auftreten können.
-
Seite 10: Hinweise Zur Wartung Und Pflege
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=mumeho... -
Seite 11: Safety Instructions
MultiMeter-Home Completely read through the operating instructions, the "Warranty and Additional Information" booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and passed on together with the device. - Seite 12 • If the device comes into contact with moisture or other conductive-residue, work must not be carried out under voltage. At and above voltages of 24 V/AC rms / 60 V/DC, the presence of moisture creates the risk of life-threatening electric shocks. •...
- Seite 13 MultiMeter-Home Additional information on use Observe the technical safety regulations for working on electrical systems, especially: 1. Safely isolating from power supply, 2. Securing to prevent system being switched on again, 3. Checking zero potential, two-pole, 4. Earthing and short- circuiting, 5.
- Seite 14 Maximum limit values Function Maximum limit values V DC / V AC 300 V DC, 300 V AC A DC 600 mA Batteries Replacing the battery / fuse To replace the battery or fuse, first disconnect the test prods from all voltage sources.
-
Seite 15: Voltage Measurement Dc
MultiMeter-Home Notes on measurement Before each measurement, check that the pointer is set exactly to „0“ on the -scale (B/C). If not, adjust the pointer with rotary knob (2). If the value of the measured variable is not known in advance, set the rotary switch to the highest measuring range. -
Seite 16: Voltage Measurement Ac
Voltage measurement AC To measure voltage, set the rotary switch to the “ “ position with the corresponding measuring range (60 V - 300 V). Then connect the measuring contacts to the object to be tested. Reading the scale (C): black Measuring Scale... -
Seite 17: Resistance Measurement
MultiMeter-Home BAT. Battery charge status measurement To measure the battery charge status, set the rotary switch to the “BAT.“ position with the corresponding measuring range. 1.5 V round cells / AA, AAA, C, D 9.0 V flat cells / E-block Then connect the measuring contacts to the battery. - Seite 18 black Resistances can only be measured correctly in isolation; therefore, the components might need to be disconnected from the remainder of the circuit. When measuring resistance, to avoid the risk of the results of a measurement being distorted, there must be no traces of dirt, oil, solder spray or other contamination on the test prods.
- Seite 19 MultiMeter-Home Fuse F 630 mA / 300 V (Ø 5 x 20 mm) Protection class II, double insulation Overvoltage CAT III - 300 V Pollution degree Degree of protection IP 20 0°C … 40°C, Max. humidity 80%rH, Operating conditions no condensation, Max. working altitude...
- Seite 20 MultiMeter-Home SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
