6. Plan-Übersicht
6.1 Herstellung Grundgestell
6.2 Herstellung Schublade
6.3 Herstellung und Montage Deckel und Stiftehalter
6.4 Herstellung des Uhrwerkhalters und Montage des Quarzwerks
6.5 Endmontage und Grundeinstellung des Alarm-Quarzwerks

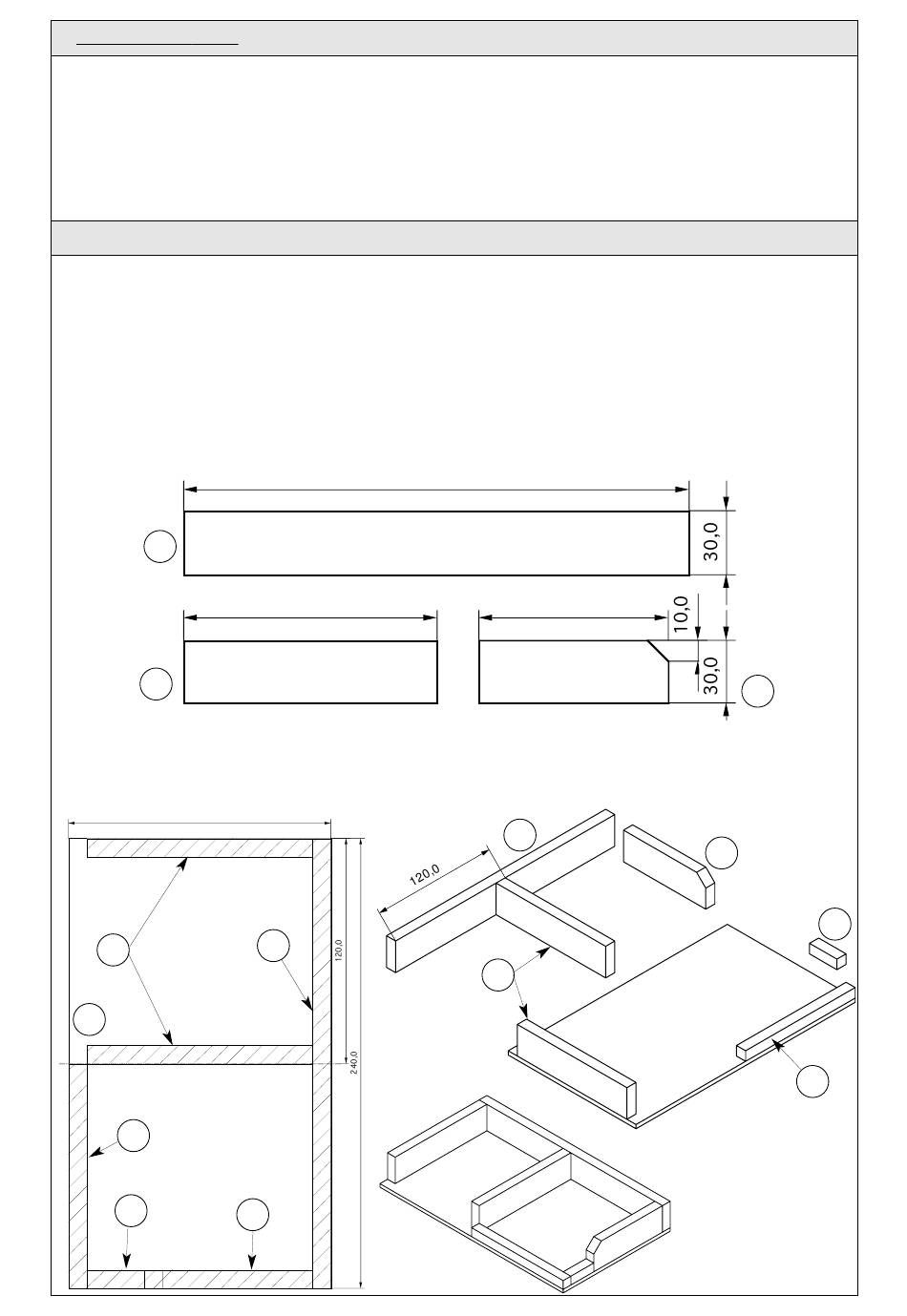

6.1 Herstellung Grundgestell
6.1.1 Mit einen Bleistift auf die Grundplatte (1), 120 mm vom linken Rand eingerückt, eine Linie (Mittelsenk-
rechte) ziehen (siehe Zeichnung Arbeitsschritt 6.1.4).
6.1.2 Von den Kiefernleisten (3) werden 1 Leistenteil mit 240 mm (3a), zwei Leistenteile mit 120mm (3b)
und ein Leistenteil mit 90 mm (3c) Länge abgesägt. Am Leistenzuschnitt (3c) an einer Ecke eine
Phase von 10 mm anbringen. Sägeschnitte versäubern. Leistenreste für später aufbewahren!
Hinweis:
3a
3b
6.1.3 Von der Kiefernleiste (4) ein Stück mit 120 mm (4a) und ein Stück mit 30 mm (4b) Länge absägen.
Leistenrest für später aufbewahren!
6.1.4 Die abgelängten Leisten werden mit Weissleim nach Zeichnung auf die Grundplatte (1) geleimt.
140,0
3b
1
4a
4b
D120302#1
Die Sägeschnitte sollten möglichst senkrecht sein. Maße an der Grundplatte über-
prüfen! Die Leiste mit 240 mm Länge kann auch erst nach dem Anleimen auf der
Grundplatte (1) abgelängt werden.
120,0
3a
3c
240,0
90,0
3a
3b
3c
3c
4b
4a
5
