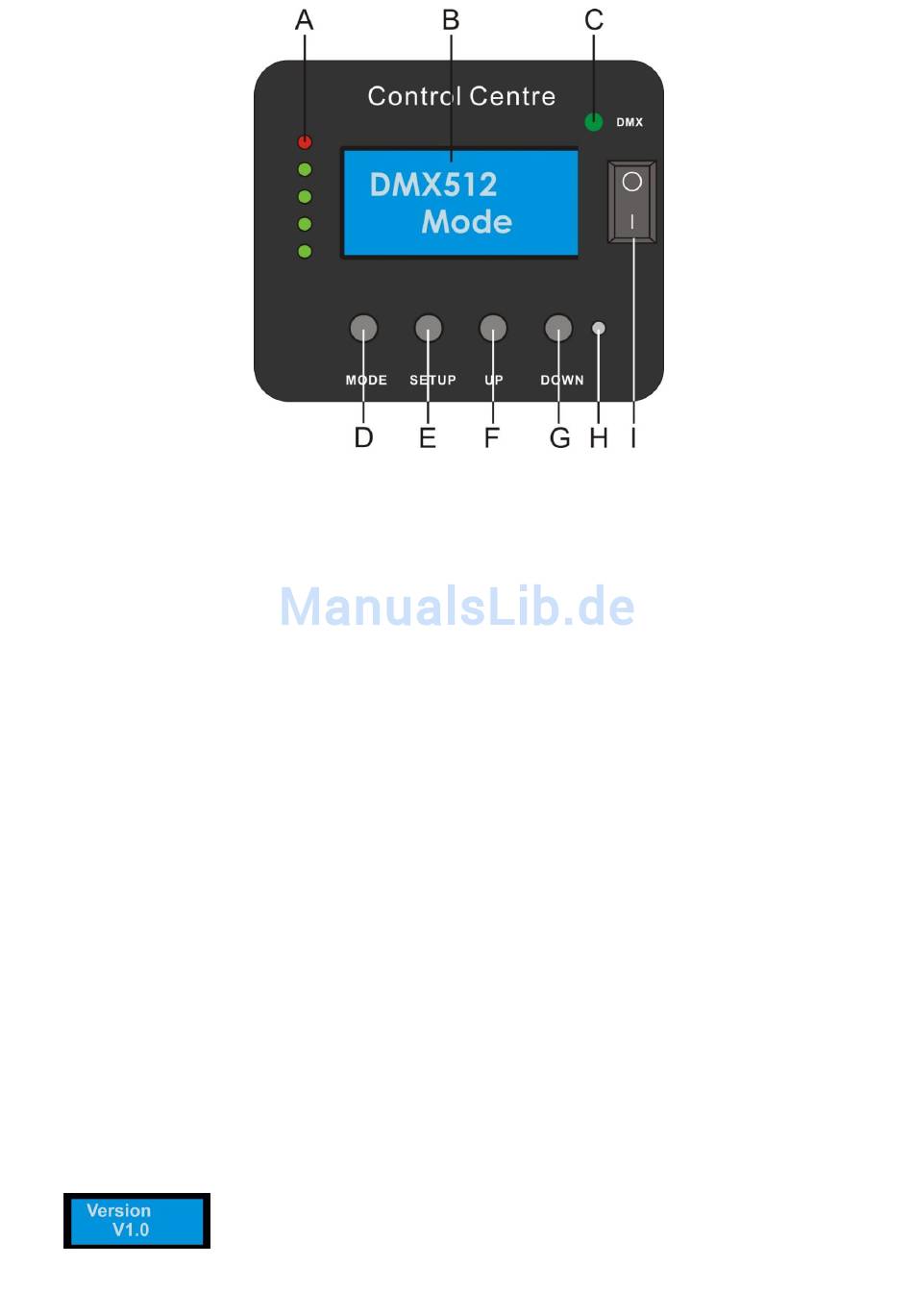

Bedienfeld
A. LEDs für die Batteriestandsanzeige
B. LCD-Display
C. WDMX-Anzeige-LED
D. MODE Taste
E. SETUP-Taste
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie
sind mit einem Controller verbunden. Wenn ein DMX-Signal empfangen wird, blinkt die grüne LED (C).
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal.
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über
den der EventLite vom Controller gesteuert wird. Achten Sie bei der Verwendung eines Controllers
darauf, dass das Gerät maximal über 5 Kanäle verfügt (im TOUR-Modus). Das heißt: Die DMX-Adresse
muss unbedingt richtig eingestellt werden, wenn Sie mehrere EventLites verwenden. Daher sollte die
DMX-Adresse des ersten EventLites 1(001) sein; die DMX-Adresse des zweiten EventLites sollte 1+5=6
sein; die DMX-Adresse des dritten EventLites sollte 6+5=11 sein, etc. Stellen Sie sicher, dass sich die
Kanäle nicht überschneiden, damit jeder einzelne EventLite korrekt gesteuert werden kann. Wenn zwei
oder mehreren EventLites ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich.
Steuerung: Nachdem Sie allen EventLites eine Adresse zugewiesen haben, können Sie sie nun mit
Ihrem Lichtpult steuern. Hinweis: Beim Einschalten erkennt der EventLite automatisch, ob er DMX-512-
Daten empfängt. Wenn keine Daten am DMX-Eingang empfangen werden, könnte eines der
folgenden Probleme vorliegen:
Steuerung:
Nachdem Sie allen EventLites eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
steuern.
Hinweis: Beim Einschalten erkennt der EventLite automatisch, ob er DMX-512-Daten empfängt. Es
könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Der EventLite zeigt seine Versionsnummer nur beim Einschalten an.
F. Up-Taste
G. Down-Taste
H.
Trenntaste für die WDMX-Verbindung
I. EIN/AUS
13
Abb. 7
