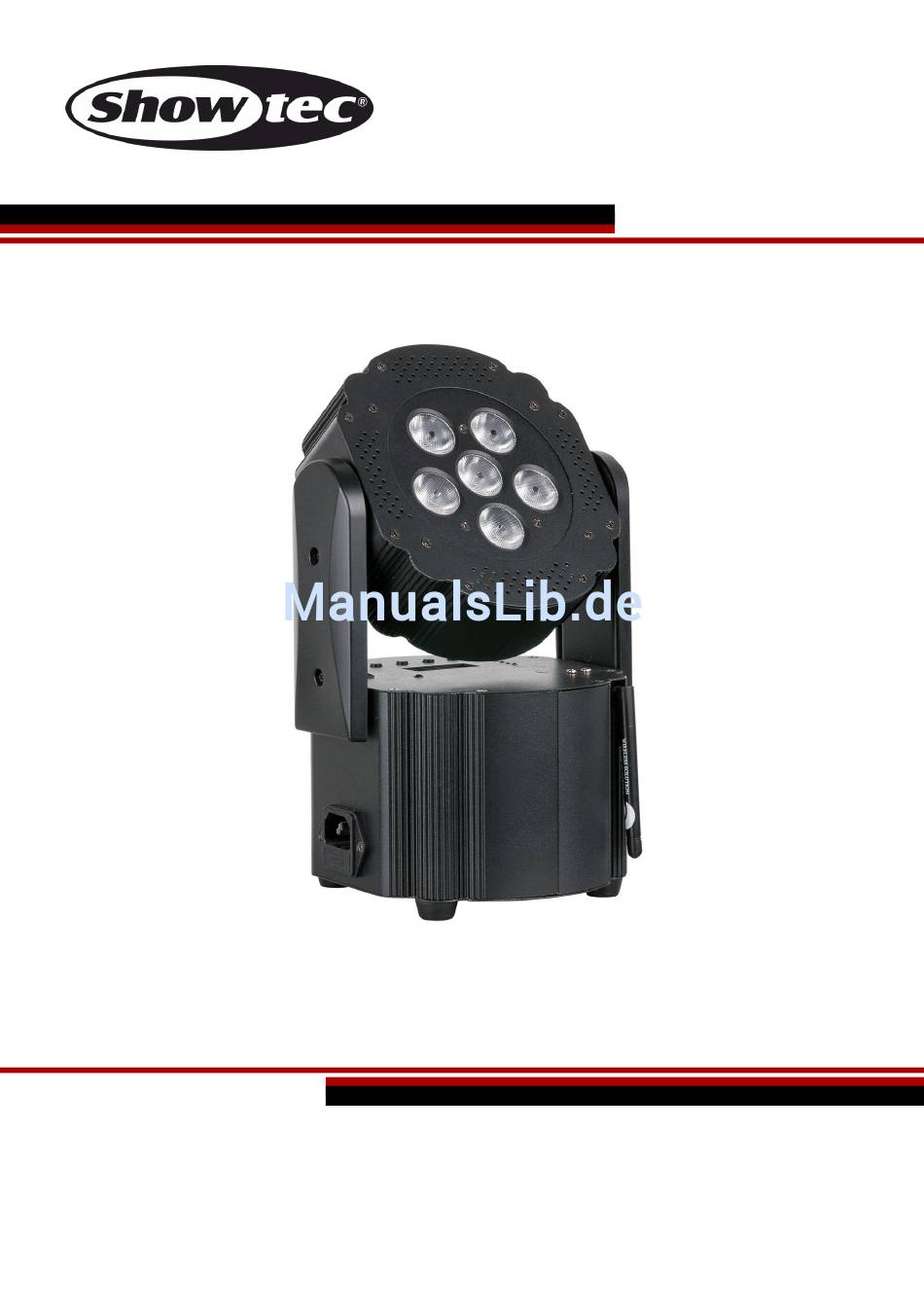

- Seite 1 HANDBUCH DEUTSCH EventLITE 6/3 WDMX Bestellnummer: 44000 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
EventLITE 6/3 WDMX Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 Wichtig .................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec EventLITE 6/3 WDMX ● IEC-Netzkabel, 1,5m, mit Schuko-Stecker ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
EventLITE 6/3 WDMX Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß... -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der Showtec EventLITE 6/3 WDMX kann mit einer Schelle an einem beliebigen Traversenrahmen befestigt werden. -
Seite 7: Rückgabe
EventLITE 6/3 WDMX Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
EventLITE 6/3 WDMX Beschreibung des Geräts Funktionen Der EventLITE 6/3 WDMX ist ein kompakter und leichter LED-Effektstrahler von Showtec. Eingangsspannung AC 100V-240V, 60Hz/50Hz (nur mit Stromeingang, kein Ausgang) (Akkuladegerät): Akku: 11,1V, 12AH Max. Leistungsaufnahme bei Höchstleistung: LED: Heller und klar definierter Strahl dank 3-in-1 RGB-LEDs (6xTri-3W) und... -
Seite 9: Übersicht
EventLITE 6/3 WDMX Übersicht Abb. 01 01) IEC-Stromanschluss + Sicherung F1A/250V 02) 6x 3-in-1 RGB-LEDs 3W 03) Drahtlose DMX-Antenne 04) 3-poliger DMX-Eingang (IN) 05) 3-poliger DMX-Ausgang (OUT) Abb. 02 06) LED-Akkuladestandsanzeige 07) LCD-Display mit Menü-Tasten Anzeige-LED drahtloser DMX-Empfang 09) Trenntaste für die kabellose DMX-Übertragung 10) Ein/Ausschalter Bestellnummer: 44000... -
Seite 10: Installation
EventLITE 6/3 WDMX Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. - Seite 11 EventLITE 6/3 WDMX Der EventLITE 6/3 WDMX kann WDMX-Signale nur empfangen und nicht selbst aussenden. Abb. 03 Beispiel (Abb. 03): Im Programm-Modus, Automodus, Farbmodus und musikgetakteten Modus kann der EventLITE 6/3 WDMX keine kabellosen Signale an einen anderen EventLITE 6/3 WDMX übertragen!! In diesen Modi müssen weitere EventLITE 6/3 WDMX immer über ein DMX-Datenkabel verbunden werden.
- Seite 12 Abb. 04 Beispiel (Abb. 04): Der Showtec Operator Air (50726) sendet ein kabelloses Signal mit 512 Kanälen aus und der EventLITE 6/3 WDMX empfängt dieses Signal. Er verwendet die ersten 5 Kanäle für sein eigenes Setup und schickt die Daten für die restlichen Kanäle über ein DMX-Kabel an die Compact Pars 7 (42580).
-
Seite 13: Verbinden Des Eventlite 6/3 Wdmx Mit Dem Kabellosen Sender Des Dmx-Signals
EventLITE 6/3 WDMX Verbinden des EventLITE 6/3 WDMX mit dem kabellosen Sender des DMX-Signals Der EventLITE 6/3 WDMX kann den Empfang nicht aktiv auf ein zufällig gewähltes Übertragungssignal abgleichen. Lesen Sie die Anleitung Ihres kabellosen Senders, um das passende Sendesignal einzustellen. Wir empfehlen den kabellosen DMX Micro Transmitter/ Black Box F-1 G4 MK2 von WIRELESS SOLUTION (Abb. -
Seite 14: Verbinden Der Geräte
EventLITE 6/3 WDMX Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Steuerungsmodi
EventLITE 6/3 WDMX Steuerungsmodi Es gibt 6 Modi: DMX512-Modus Slave-Modus Farbmodus Programm-Modus Auto-Modus Musikgetakteter Modus Mehrere EventLITE 6/3 WDMX (DMX512-Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 16: Mehrere Eventlite 6/3 Wdmx (Slave-Modus)
EventLITE 6/3 WDMX Mehrere EventLITE 6/3 WDMX (DMX-Setup) Abb. 07 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen! Mehrere EventLITE 6/3 WDMX (Slave-Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 17: Ein Eventlite 6/3 Wdmx (Farbmodus + Programm-Modus + Auto-Modus)
EventLITE 6/3 WDMX Mehrere EventLITE 6/3 WDMX (Master/Slave-Steuerung) Abb. Ein EventLITE 6/3 WDMX (Farbmodus + Programm-Modus + Auto-Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. -
Seite 18: Bedienfeld
EventLITE 6/3 WDMX Bedienfeld Abb. 09 A) LED-Akkustandsanzeige LCD-Display C) WDMX-LED MODE-Taste SETUP-Taste UP-Taste G) DOWN-Taste Trenntaste für die kabellose DMX-Übertragung Ein/Ausschalter DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt die grüne LED (C). Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 19: Menü-Übersicht
EventLITE 6/3 WDMX Menü-Übersicht Bestellnummer: 44000... -
Seite 20: Hauptmenü-Optionen
EventLITE 6/3 WDMX Hauptmenü-Optionen Verwenden Sie die MODE-Taste, um durch die 8 Optionen des Menüs zu scrollen: 01) DMX512-Modus 02) Slave-Modus 03) Farbmodus 04) Wireless-Setup 05) ECO-Setup 06) Programm-Modus 07) Auto-Modus 08) Musikgetakteter Modus DMX512-Modus Wenn ein DMX-Signal empfangen wird, leuchtet die DMX-LED. In diesem Menü... -
Seite 21: Slave-Modus
EventLITE 6/3 WDMX Slave-Modus Wenn auf dem Display: angezeigt wird, befindet sich das Gerät im Slave-Modus. Es reagiert nun wie das Master-Gerät. Farbmodus In diesem Menü können Sie die statischen Farben (R,G,B) des EventLITE 6/3 WDMX einstellen. Drücken Sie die MODE-Taste an dem Gerät, bis das Display Folgendes anzeigt: Ändern Sie die statischen Farben (Rot, Grün, Blau) mit der SETUP-Taste. -
Seite 22: Programm-Modus
EventLITE 6/3 WDMX Programm-Modus 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display Folgendes anzeigt: 02) In diesem Menü können Sie die voreingestellten Programme auswählen. 03) Sie können mit UP/DOWN zwischen 8 voreingestellten Programmen wählen: Auto-Modus 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display Folgendes anzeigt: 02) In diesem Menü... -
Seite 23: Dmx-Kanäle
EventLITE 6/3 WDMX DMX-Kanäle 2 Kanäle Kanal 1 - Farben, voreingestellte Programme, Musiktaktung 10-19 20-29 Rot + Grün 30-39 Grün 40-49 Grün + Blau 50-59 Blau 60-69 Rot + Blau 70-79 Rot + Grün + Blau 80-89 Programm 1 90-99 Programm 2 100-109 Programm 3... -
Seite 24: Wartung
3-255 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) Wartung Der EventLITE 6/3 WDMX von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 25: Fehlersuche
Mögliche Lösung: Es gibt zwei mögliche Fehlerquellen: der Akku und die LEDs. 01) Akku. Überprüfen Sie, ob der Akku voll geladen ist. 02) Die LEDs. Geben Sie den EventLITE 6/3 WDMX an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten Sie das Gerät wieder ein. - Seite 26 EventLITE 6/3 WDMX Siehe die nachfolgende Tabelle für weitere Problembeschreibungen. Problem: Mögliche Ursache(n): Lösung: Einer oder Überprüfen Sie, dass das Gerät mehrere eingeschaltet, das Netzkabel Scheinwerfer Das Gerät erhält keinen Strom angeschlossen und nicht funktionieren beschädigt und der Akku nicht.
-
Seite 27: Technische Daten
Gewicht: 3,5 kg Mindestabstand Mindestabstand zu brennbaren Oberflächen: 0,5m Mindestabstand zum beleuchteten Objekt: 1m Max. Umgebungstemperatur t : 40°C; Max. Gehäusetemperatur t : 80°C Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl Bestellnummer: 44000... - Seite 28 ©2014 Showtec...
