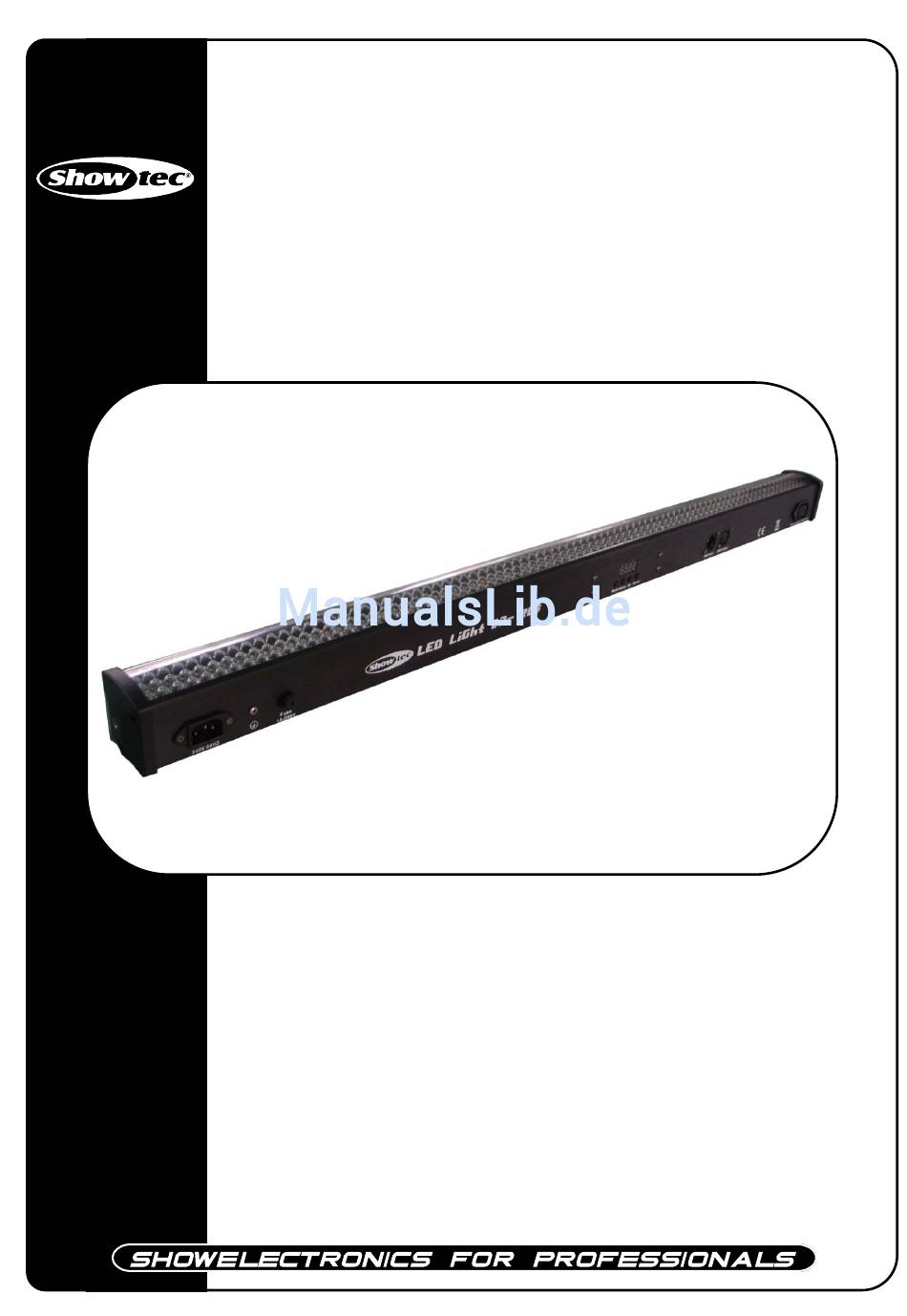

- Seite 1 LED Light Bar RGB ORDERCODE 42202 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem LED Light Bar viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Light Bar RGB Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….…………………………………………………………………………… Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….…………. Features…………………….……………………………………………………………………………………………… Rückseite …………………………………………………...…...….……………….…………………...….…………… Installation................…...…………………………………….………………. Aufstellung und Bedienung...............……..………………………………………….. LED Light Bar RGB ............………………………………………………………… Mehrere LED Light Bar RGB’s..............……………………………………..……. DMX-Protokoll…...........…………………………………………………………………….…. Steuereinheit….....……........……………………………………………….………………… Steuer Modus........…………………………………………………………………………….….. Adressierung......………………………………………………………………………………..Funktions Modi.................……..…………………………….….... -
Seite 4: Warnung
WARNUNG FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY BEFORE YOUR INITIAL START-UP! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemäße Verwendung
Beachten Sie bitte das Beschädigungen, die durch Änderungen und unsachgemäße Behandlung am Gerät verursacht werden, nicht unter die Garantie fallen. Dieses Gerät enthält keine zu wartenden Teile. Das Instandhalten des Gerätes darf nur von qualifiziertem Personal durchgeführt werden. WICHTIG: Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung oder irgendeine nicht authorisierte Änderung am Gerät verursacht werden. -
Seite 6: Sie Gefährden Ihre Eigene Sicherheit Und Die Sicherheit Von Anderen
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler. -
Seite 7: Montage
Montage-Aufhängung Folgen Sie bitte den europäischen und nationalen Richtlinien hinsichtlich der Montage an Traversensystemen und allen weiteren Sicherheitsangaben. Wir empfehlen Ihnen die Installation nicht selber durchzuführen! Lassen Sie immer die Installation von einem autorisierten Fachmann durchführen! Prozedur: Wenn der LED Light Bar RGB von der Decke oder hochliegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. -
Seite 8: Rückgabe Prozedur
Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen. -
Seite 9: Gerätebeschreibung

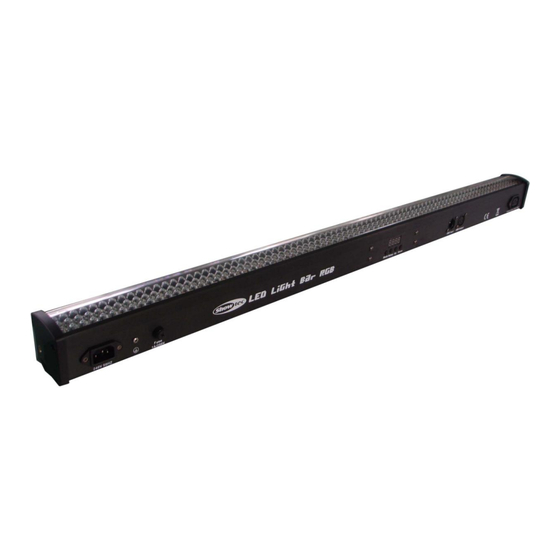

GERÄTEBESCHREIBUNG Features Der Showtec LED Light Bar RGB ist ein LED Licht von Showtec. • Nie mehr Lampen auswechseln! • Kühlsystem: direkte Luftumwälzung • Nur in Innenräumen benutzen • Leistung: 50W (full output) • LEDs: 252 RGB Hi Power 10mm LEDs (Rot 108, Grün 72, Blau 72) •... -
Seite 10: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Schließen Sie alle Kabel an, bevor Sie Strom einschalten. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Lampeninstallation Das Gerät braucht keine Lampen, nur LEDs. -
Seite 11: Dmx-Protokoll
DMX Protokoll Der LED Light Bar kann mit einem Controller im Control-Modus oder ohne Controller im Stand-alone mode/Music mode bedient werden. Steuereinheit Wenn die Anzeige leuchtet, ist der LED Light Bar aktiviert. Abb. 4 A. LED Display D. Up Taste B. -
Seite 12: Funktions Modi
Funktions-Modi Eingebaute Programme Sie können 13 verschiedene Programme wählen, wenn Sie den LED Light Bar RGB verwenden. 1) Drücken Sie SETUP und dann die UP / DOWN Tasten, um die Programme und den gewünschten Programmwert zu wählen (Programme PG00 - PG12). 2) Wenn das Display zeigt: PG - - (aber nicht PG 00), drücken Sie einmal SETUP, und das Display zeigt: Sie können die laufende Geschwindigkeit einstellen, indem Sie die UP / DOWN Tasten drücken. -
Seite 13: Master Slave Addressierung
Master / Slave Addressierung Master 1) Die Default Einstellung für dieses Gerät ist Master. 2) Nur ein Gerat kann der Master sein. Hinweis: Trennen Sie die Geräte vom DMX-Controller, bevor Sie in die Master/Slave-Steuerung gehen - sonst kann es zu Datenstaus kommen, so dass die Geräte nicht einwandfrei funktionieren. Es ist notwendig, den XLR-Endstecker (mit 120 Ohm) in den Input des Master-Light Bars zu stecken und in den Output des letzten Bars innerhalb der Datenverbindung, um eine einwandfreie Ubertragung zu gewährleisten. -
Seite 14: Dmx Kanäle
DMX Kanäle 3 DMX Kanäle Kanal 1 – Rot 0-255 Rot von 0 – 100% Kanal 2 – Grün 0-255 Grün von 0 – 100% Kanal 3 – Blau 0-255 Blau von 0 – 100% 9 DMX Kanäle Kanal 1 – Rot Section 1 0-255 Rot von 0 –... -
Seite 15: Wartung
2. Das Gehäuse darf keine Verformungen aufweisen, Befestigungen und Installations-Spots. 3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec LED Light Bar RGB benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. -
Seite 16: Das Ersetzen Einer Sicherung
1. Spg.Versorgungsteil. Prüfen Sie, ob das Gerät in ein passendes Spg.Versorgungsteil eingesteckt wird. 2. Die LEDs. Wenn die LEDS beschädigt sind, schicken Sie das Gerät zu Ihrem Showtec-Händler. 3. Die Sicherung. Ersetzen Sie die Sicherung. Sehen Sie Seite 14 für das Ersetzen der Sicherung. - Seite 17 LEDs kaput oder durchgebrannt. · Trennen Sie das Gerät vom Strom und Schicken Sie der LED Light Bar zu Ihrem Showtec-Händler. · Lassen Sie das Gerät abkühlen. Die LEDs fallen Das Gerät wird zu heiß. · Reinigen Sie den Ventilator.
-
Seite 18: Produktbeschreibungen
Produktbeschreibung Modell: Showtec LED Light Bar RGB Voltage : AC 230V-50Hz (CE) Leistung: 50W (full output) Sicherung: 250V / 1A DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector 252 LEDs (108 Rot, 72 Grün, 72 Blau) 40º...
