EventLITE 6/3 WDMX

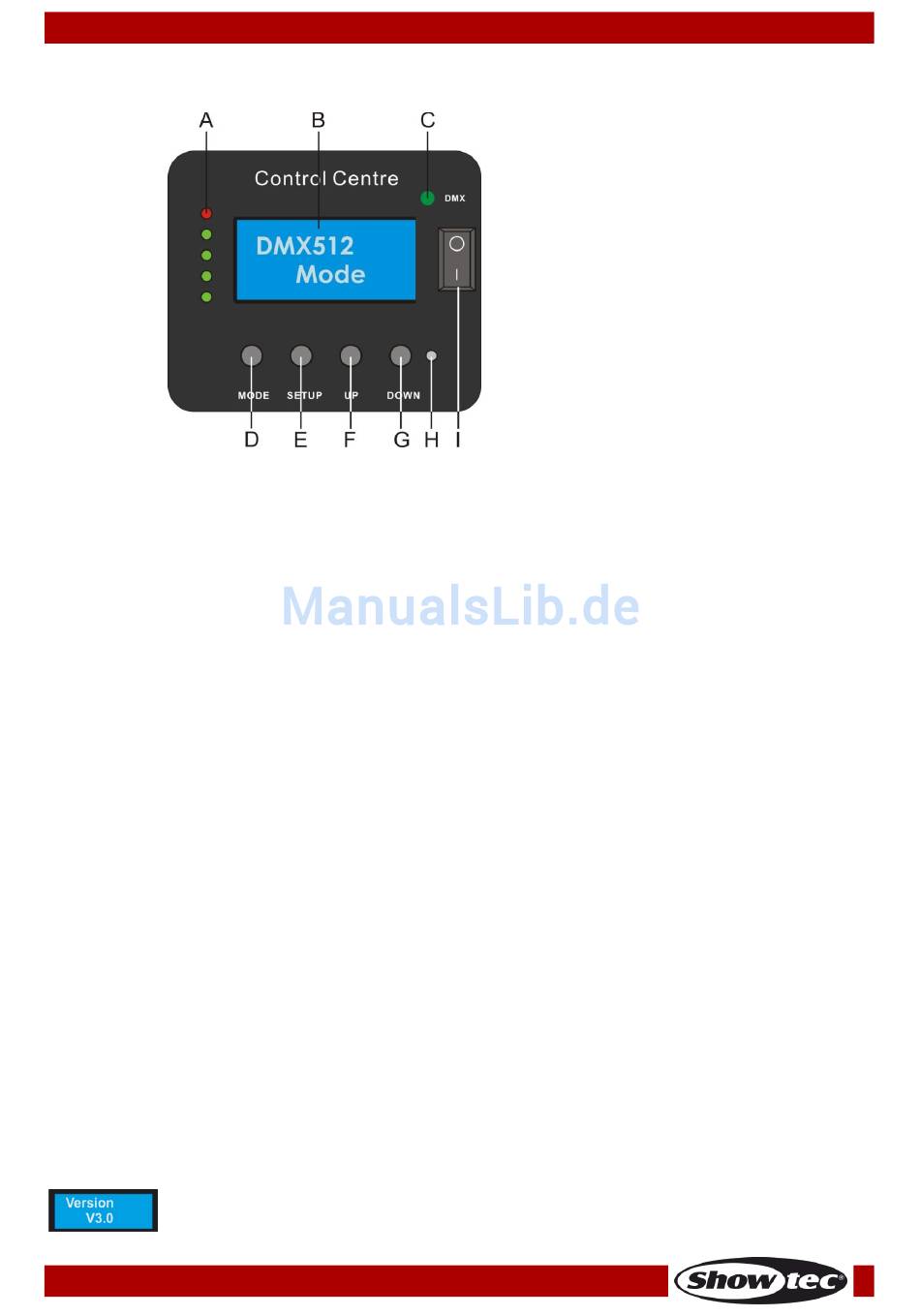

Bedienfeld
A) LED-Akkustandsanzeige
C) WDMX-LED
E)
SETUP-Taste
G) DOWN-Taste
I)
Ein/Ausschalter
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt die grüne LED (C). Die
Geräte reagieren auf das vom Controller ausgegebene DMX-Signal.
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der EventLITE 6/3 WDMX vom Controller gesteuert wird. Achten Sie bei der Verwendung eines Controllers
darauf, dass das Gerät maximal über 5 Kanäle verfügt. Die DMX-Adresse muss unbedingt richtig
eingestellt werden, wenn Sie mehrere EventLITE 6/3 WDMX verwenden. Daher sollte die DMX-Adresse des
ersten EventLITE 6/3 WDMX 1(001) sein; die DMX-Adresse des zweiten Geräts sollte 1+5=6(006) sein; die
DMX-Adresse des dritten Geräts sollte 6+5=11(011) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht
überschneiden, damit jedes einzelne Gerät korrekt angesteuert werden kann. Wenn zwei oder mehreren
EventLITE 6/3 WDMX ähnliche Adressen zugewiesen werden, reagieren Sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen EventLITE 6/3 WDMX eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der EventLITE 6/3 WDMX automatisch, ob er DMX-512-Daten
empfängt. Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Die Versionsnummer des EventLITE 6/3 WDMX wird nur beim Einschalten angezeigt!
Bestellnummer: 44000
B)
LCD-Display
D)
MODE-Taste
F)
UP-Taste
H)
Trenntaste für die kabellose DMX-Übertragung
17
Abb. 09
