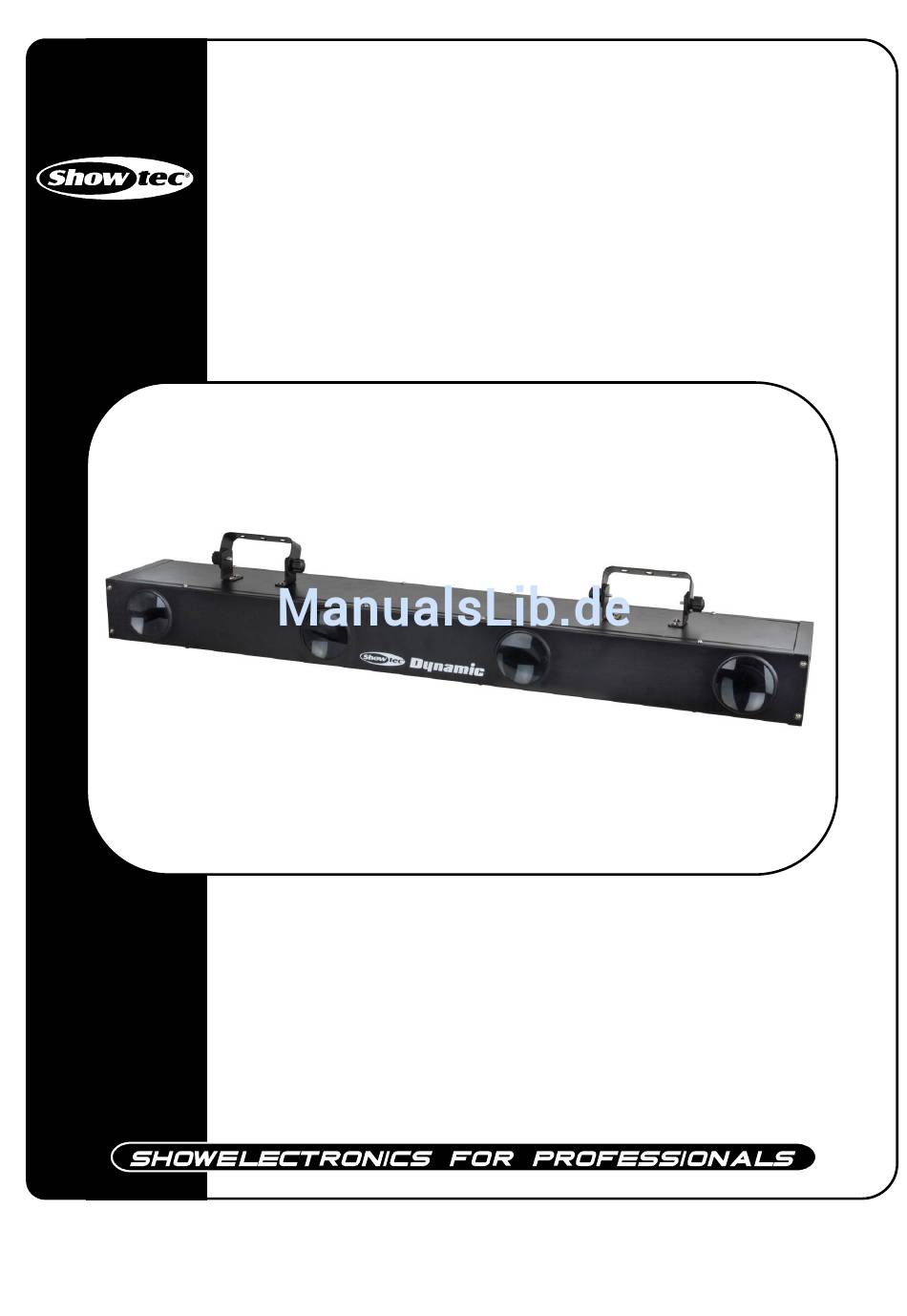

- Seite 1 Dynamic LED ORDERCODE 43056...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Dynamic LED viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Dynamic LED Product Guide ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.………………………………………………………………………………………………………………… Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….…………………………………………………………………………………………….. Rückseite …………………………………………………...…...….……………….…………………...….………….. Installation................…...…………………………………….……………… Aufstellung und Bedienung...............……..…………………………………………. Steuer Modi …………………………………………………………………………….…………………………….…. Ein Dynamic LED (Eingebaute + Auto Run + Statische Farben)……….………………………………… Ein Dynamic LED (Tongesteuert)……………………..…………………….………………..……..………….. -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. - Seite 5 Um den einwandfreien Betrieb des Gerätes sicherzustellen ist es absolut notwendig für den Benutzer, die Sicherheitshinweise und die Warnvermerke in dieser Bedienungsanleitung zu beachten. Beachten Sie bitte das Beschädigungen, die durch Änderungen und unsachgemäße Behandlung am Gerät verursacht werden, nicht unter die Garantie fallen. Dieses Gerät enthält keine zu wartenden Teile.
-
Seite 6: Sie Gefährden Ihre Eigene Sicherheit Und Die Sicherheit Von Anderen
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler. -
Seite 7: Montage-Aufhängung
Montage-Aufhängung Folgen Sie bitte den europäischen und nationalen Richtlinien hinsichtlich der Montage an Traversensystemen und allen weiteren Sicherheitsangaben. Wir empfehlen Ihnen die Installation nicht selber durchzuführen! Lassen Sie immer die Installation von einem autorisierten Fachmann durchführen! Prozedur: Wenn der Dynamic LED von der Decke oder hochliegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. - Seite 8 Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen.
-
Seite 9: Gerätebeschreibung

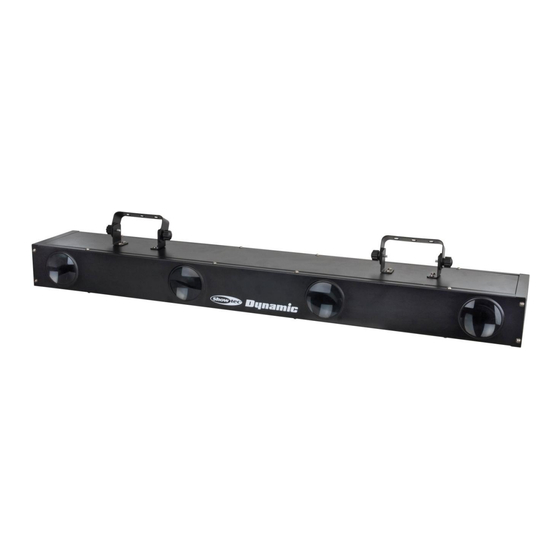

GERÄTEBESCHREIBUNG Features Der Showtec Dynamic LED ist ein LED Licht von Showtec. • 2/3 DMX Kanäle • LED system: 64 x Rot, 64 x Grün, 64 x Blau, 32 Gelb and 32 Weiβ 5mm LEDs (Hi brightness) • Strobe-Effekt, von langsam nach schnell (0-20 Blitze / Sek.) •... -
Seite 10: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 11: Mehrere Dynamic Leds (Dmx-Steuerung)
Mehrere Dynamic LEDs (DMX-Steuerung) 1. Die Effektlampe an einem stabilen Träger befestigen. An allen Seiten einen Abstand von wenigstens 0,5 Meter für die Luftzirkulation lassen. 2. Zum Anschluss des Dynamic LEDs und anderer Geräte ein 3-poliges XLR-Kabel verwenden. 3. Die Geräte wie (in Abbildung 4) dargestellt verbinden. Ein DMX-Signalkabel vom DMX-Ausgang „OUT“ des ersten Geräts mit dem Eingang „IN“... -
Seite 12: Verbindung Der Geräte
Verbindung der Geräte Zur Durchführung von Lichtshows mit einem oder mehreren Geräten unter Verwendung einer DMX-512 Steuereinheit oder zur Durchführung synchronisierter Shows auf zwei oder mehreren Geräten im Master/Slave-Modus wird eine serielle Datenleitung benötigt. Die kombinierte Anzahl der für alle Geräte in einer seriellen Datenleitung erforderlichen Kanäle bestimmt die Anzahl der Geräte, die die Datenleitung unterstützen kann. -
Seite 13: Steuereinheit
Der Dynamic LED kann im Steuerungsmodus mit oder im Stand-Alone Modus ohne Steuerungseinheit kontrolliert werden. Steuereinheit Abb. 5 A. LCD Display D. Up-Taste B. CHOOSE-Taste E. Down-Taste C. ENTER-Taste Steuer-Modus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. -
Seite 14: Menu Einstellungen
Menu Einstellungen Integrierte Programme Auto Programm DMX Adresse Slave Tongesteuert Statische Farbe... -
Seite 15: Einstellungen Im Hauptmenü
Einstellungen im Hauptmenü 1. Integrierte Programme 2. Auto Run Programm 3. DMX Adresse 4. Slave 5. Tongesteuert 6. Statische Farbe 1. Integrierte Programme 1) MODE drücken, bis im Display erscheint. 2) In diesem Menü können Sie die Programme der Dynamic LED einstellen. Sie können 42 Programme wählen, indem Sie die Up / Down-Tasten drücken. -
Seite 16: Dmx Modus
3. DMX Modus In diesem Menü kann die DMX-Adressierung eingerichtet werden. 1) MODE drücken, bis im Display erscheint. 2) Es stehen 512 DMX-Adressen zur Auswahl. Mit den Tasten Up / Down eine gewünschte Adresse zwischen wählen. 3) Sie können auch die SETUP Taste drücken um eine andere DMX-Modus wählen. -
Seite 17: Dmx-Protokoll
DMX Protokoll Der Dynamic LED kann im Steuerungsmodus mit oder im Stand-Alone Modus ohne Steuerungseinheit kontrolliert werden. DMX Kanäle 3CH) Kanal 1 - Programme Kein Funktion Programm 1 6-11 Programm 2 12-17 Programm 3 18-23 Programm 4 24-29 Programm 5 30-35 Programm 6 36-41... -
Seite 18: Kanäle (D-P2)
Kanal 3 – Kein Funktion (wenn CH1 eingestellt ist auf 0 Kanal 3 – Blitz (wenn CH1 eingestellt ist zwischen 1-251 0-255 Geschwindigkeit von langsam nach schnell wenn CH1 eingestellt ist zwischen 252-255 Kanal 3 – Kein Funktion ( DMX Kanäle 2CH) Kanal 1 - Programme Kein Funktion... -
Seite 19: Wartung
3. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. 4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den Dynamic LED nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie. 5. Schicken Sie das Gerät zu Ihrem Showtec-Händler . -
Seite 20: Kein Licht
1. Spg.Versorgungsteil. Prüfen Sie, ob das Gerät in ein passendes Spg.Versorgungsteil eingesteckt wird. 2. LEDs. Bringen Sie den Dynamic LED zu Ihrem Showtec Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Sehen Sie Seite 15 für das Ersetzen der Sicherung.
