Installation des Motherboards
Wenn alle oben genannten Erfordernisse erfüllt sind, können Sie die Merkmale von Ultra
ATA/66 auf Ihrem Computer System genießen.
Wie führt man einen Ultra ATA/66 Kabelanschluss durch?

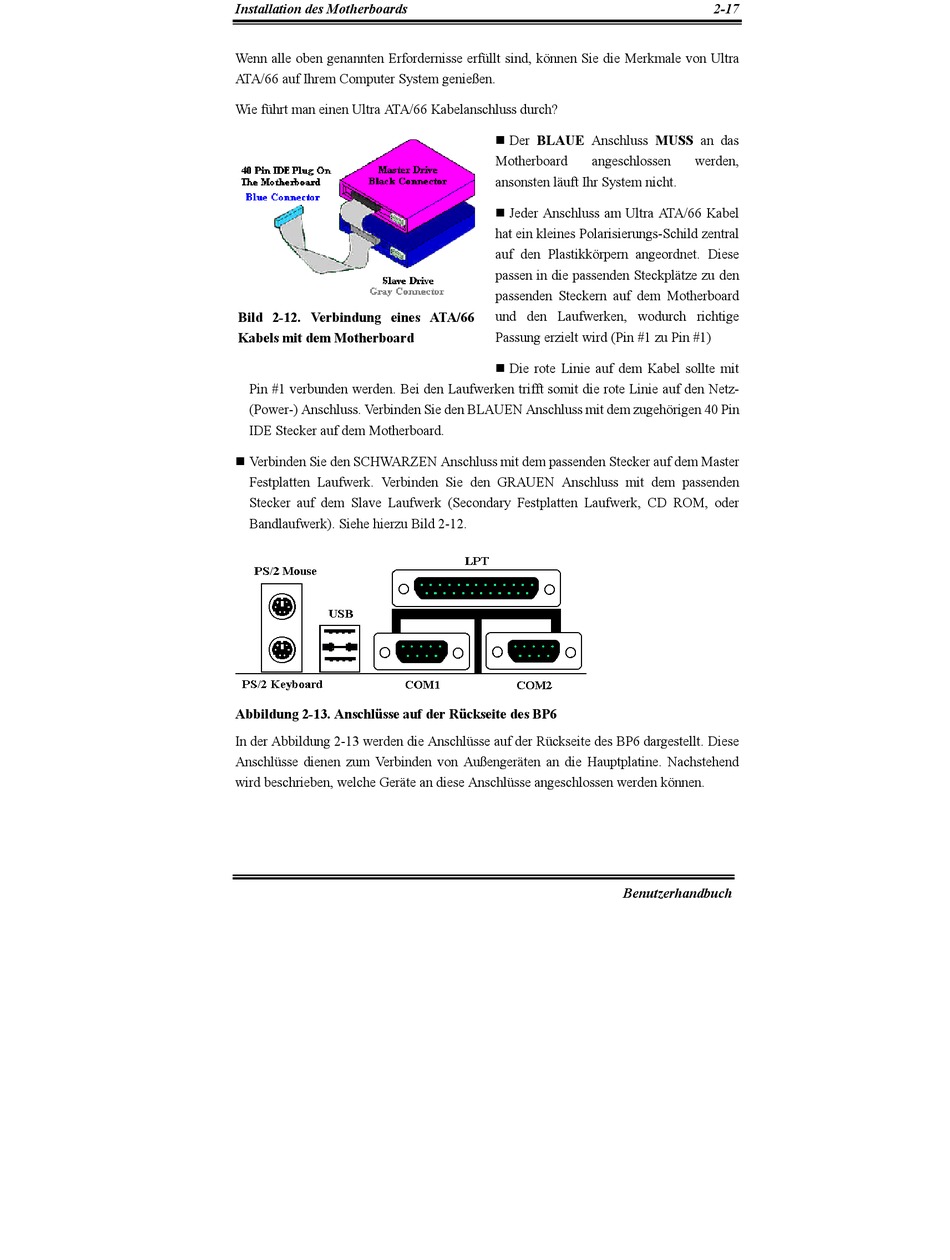

Bild 2-12. Verbindung eines ATA/66
Kabels mit dem Motherboard
Pin #1 verbunden werden. Bei den Laufwerken trifft somit die rote Linie auf den Netz-
(Power-) Anschluss. Verbinden Sie den BLAUEN Anschluss mit dem zugehörigen 40 Pin
IDE Stecker auf dem Motherboard.
% Verbinden Sie den SCHWARZEN Anschluss mit dem passenden Stecker auf dem Master
Festplatten Laufwerk. Verbinden Sie den GRAUEN Anschluss mit dem passenden
Stecker auf dem Slave Laufwerk (Secondary Festplatten Laufwerk, CD ROM, oder
Bandlaufwerk). Siehe hierzu Bild 2-12.
Abbildung 2-13. Anschlüsse auf der Rückseite des BP6
In der Abbildung 2-13 werden die Anschlüsse auf der Rückseite des BP6 dargestellt. Diese
Anschlüsse dienen zum Verbinden von Außengeräten an die Hauptplatine. Nachstehend
wird beschrieben, welche Geräte an diese Anschlüsse angeschlossen werden können.
% Der BLAUE Anschluss MUSS an das
Motherboard
angeschlossen
ansonsten läuft Ihr System nicht.
% Jeder Anschluss am Ultra ATA/66 Kabel
hat ein kleines Polarisierungs-Schild zentral
auf den Plastikkörpern angeordnet. Diese
passen in die passenden Steckplätze zu den
passenden Steckern auf dem Motherboard
und den Laufwerken, wodurch richtige
Passung erzielt wird (Pin #1 zu Pin #1)
% Die rote Linie auf dem Kabel sollte mit
Benutzerhandbuch
2-17
werden,
